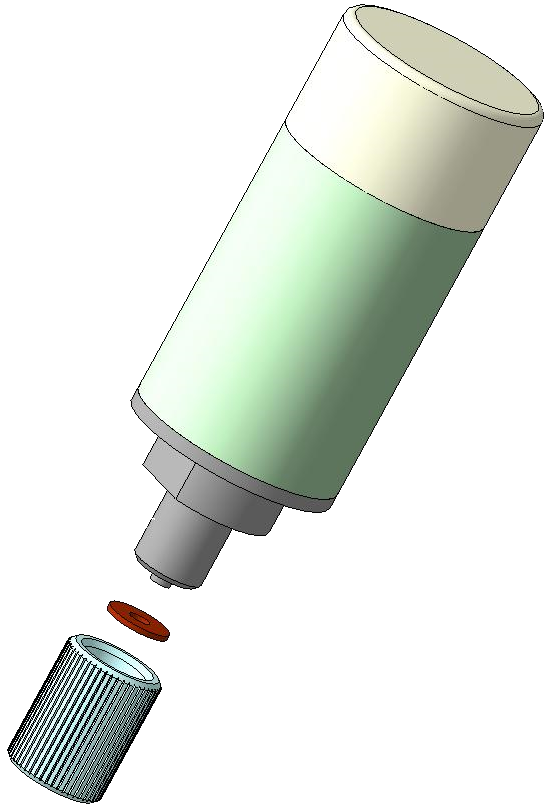

АЦМ-6УР
Автономный цифровой манометр-термометр с радиоканалом
Description
Назначение
Устьевой автономный цифровой манометр-термометр с радиоканалом АЦМ-6УР предназначен для регистрации давления и температуры на устье скважины при гидродинамических и геофизических исследованиях бурящихся, эксплуатационных и нагнетательных скважин. Приборы АЦМ-6УР по радиоканалу передают данные на компьютер, к которому подключается USB-антенна.
Прибор производит измерения давления и температуры через заданные, равные интервалы времени. Одновременно на экране компьютера оператора можно наблюдать текущие значения давления и температуры. Запись информации производится в цифровой форме во внутреннюю энергонезависимую память прибора. В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания.
После проведения процесса измерений информация через канал радиосвязи считывается в компьютер для обработки и анализа. Данные можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных. Настройки и градуировочные коэффициенты сохраняются в памяти прибора.
Прибор не требует стирания памяти (после заполнения всей памяти, запись начинается сначала – «по кругу» или останавливается, в зависимости от выбранного режима). В связи с малым потреблением тока, прибор может находиться в рабочем состоянии (без замены источников питания) в течение длительного времени.
Программное обеспечение позволяет работать в операционной системе Windows.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Канал давления: | |
| Диапазон измерения давления (в зависимости от исполнения), кгс/см2* | 0-250, 0-400, 0-600, 0-800, 0-1000 |
| Разрядность АЦП | 19 |
| Абсолютная погрешность, кгс/см2** | ±0,90 |
| Разрешающая способность по давлению, кгс/см2 | 0,002 |
| * 1 кгс/см2=0.098066 МПа | |
| ** максимальная абсолютная погрешность для диапазона 0-600 кгс/см2 | |
| Канал температуры: | |
| Диапазон измерения температуры, °С | от -40 до +70 |
| Количество разрядов АЦП (внутренний термометр) | 13 |
| Количество разрядов АЦП (внешний термометр) | 16 |
| Абсолютная погрешность измерений, °С | 1 |
| Разрешающая способность, °С | 0,003 |
| Постоянная времени канала температуры, сек, не более | 1,5 |
| Память прибора: | |
| Объем памяти прибора | 4325376 байт или 1 081 344 точек измерений |
| Время заполнения памяти | от 12 до 1239 суток |
| Время хранения информации | 10 лет |
| Количество циклов записи во внутреннюю память | 100 000 |
| Временные характеристики: | |
| Время опроса датчиков, сек | 1 - 99 |
| Цикл радиопередачи данных | 1с - 30 мин |
| Погрешность хода внутренних часов за сутки, сек, не более | ±5 |
| Питание прибора: | |
| Питание прибора | батарейка 3,6В, емкостью 5А/ч |
| Минимальное напряжение питания, при котором сохраняются метрологические характеристики прибора, В | 3,1 |
| Ток потребления в режиме хранения, мкА, не более | 80 |
| Продолжительность работы прибора зависит от типа элемента питания, установленного времени опроса и цикла радиопередачи. | Пример: Время работы с циклом измерения и радиопередачи 1 сек (максимальная нагрузка) – не менее 42 суток. |
| Прибор позволяет контролировать состояние батареи питания | |
| Программное обеспечение позволяет: | |
| Включать и выключать прибор в режим записи при помощи компьютера | |
| Задавать цикл опроса и радиопередачи, программировать режим работы прибора | |
| Выводить информацию с данными измерений из прибора в компьютер в любом интервале отработанного времени | |
| Просматривать полученные данные на экране компьютера и выводить на принтер в числовом и графическом виде | |
| Cвязь с компьютером | USB2.0 |
| Радиоканал: | |
| Cвязь с компьютером | USB-антенна |
| Дальность связи, м | до 100 |
| Размеры и вес прибора: | |
| Длина, мм | 170 |
| Диаметр, мм | 60 |
| Присоединительная резьба | М20х1,5 |
| Масса прибора, кг, не более | 1,5 |
