АЦМ-6УИ (с индикацией)

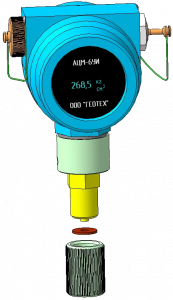

Автономный манометр-термометр устьевой с индикацией АЦМ-6УИ
Description
Назначение
Автономный манометр-термометр устьевой с индикацией АЦМ-6УИ (в дальнейшем, прибор) предназначен для регистрации давления и температуры на устье скважины при гидродинамических и геофизических исследованиях бурящихся, эксплуатационных и нагнетательных скважин.
Прибор производит измерения давления и температуры через заданные, равные интервалы времени. Одновременно на индикаторе прибора можно наблюдать текущие значения давления и температуры. Запись информации производится в цифровой форме во внутреннюю энергонезависимую память прибора.
В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания. После проведения процесса измерений информация считывается в компьютер для обработки и анализа. Данные можно вывести на экран компьютера в цифровом и графическом виде, распечатать на принтере или передать в другие программы обработки данных. Настройки и градуировочные коэффициенты сохраняются в памяти прибора.
Прибор не требует стирания памяти (после заполнения всей памяти, запись начинается сначала - "по кругу" или останавливается, в зависимости от выбранного режима).
В связи с малым потреблением тока, АЦМ-6УИ может находится в рабочем состоянии (без замены источников питания) в течение длительного времени.
Программное обеспечение позволяет работать в операционной системе Windows.
Рабочая среда (на устье скважины): нефть, пластовая вода и газ.
С целью повышения точности замеров температуры жидкости на устье, и для снижения инерционности канала температуры, устьевой манометр-термометр АЦМ-6УИ имеет возможность подключения выносного датчика температуры (модификация АЦМ-6УИТ).
Возможно исполнение выносного датчика температуры в двух вариантах.
1. Крепление датчика Т на трубе с помощью магнита. Достоинством данной конструкции является универсальность.
2. Крепление датчика Т в специальном «кармане» устьевой арматуры. Манометр крепится в штуцере «М», датчик температуры в штуцере «Т». Достоинством данной конструкции является высокая точность измерений.
Технические характеристики
| Характеристика | Значение |
| Канал давления: | |
| Диапазон измерения давления (в зависимости от исполнения), кгс/см2* | 0-250, 0-400, 0-600, 0-800, 0-1000 |
| Разрядность АЦП | 19 |
| Абсолютная погрешность измерения, кгс/см2** | ±0,90 |
| Чувствительность (для диапазона 0-600 кгс/см2), в зависимости от режима, кгс/см2 | 0,01-0,002 |
| * 1 кгс/см2=0.098066 МПа | |
| ** максимальная абсолютная погрешность для диапазона 0-600 кгс/см2 | |
| Канал температуры: | |
| Диапазон измерения температуры, °С | от -40 до +70 |
| Разрядность АЦП | 13 |
| Абсолютная погрешность измерений, °С | 1 |
| Постоянная времени канала температуры, мин, не более | 3 |
| Канал температуры внешний* | |
| Диапазон измерения температуры, °С | от -40 до +70 |
| Количество разрядов АЦП | 16 |
| Допустимая абсолютная погрешность измерения,°С | 1 |
| Постоянная времени (в жидкости), сек, не более | 1,5 |
| Разрешающая способность, °С | 0,003 |
| * для АЦМ-6УИТ | |
| Память прибора: | |
| Объем памяти прибора | 4 Мбайт (1 081 344 точек измерения) |
| Время заполнения памяти | от 12,5 суток (цикл опроса - 1 сек) до 1239 суток (цикл опроса - 99 сек) |
| Время хранения информации | 10 лет |
| Количество циклов записи во внутреннюю память | 100 000 |
| Временные характеристики: | |
| Время опроса, сек | 1 - 99 |
| Погрешность хода внутренних часов за сутки, сек, не более | ±5 |
| Питание прибора: | |
| Питание прибора | 2 батарейки по 3,6 В |
| Минимальное напряжение питания, при котором сохраняются метрологические характеристики прибора, В | 3,1 |
| Ток потребления в режиме хранения, мкА, не более | 40 |
| Ток потребления в рабочем режиме (зависит от цикла опроса), мА | 0,043 (цикл опроса - 99 сек) 0,36 (цикл опроса - 1 сек) |
| Продолжительность работы источника питания, сутки | 115 (цикл опроса - 1 сек), 969 (цикл опроса - 99 сек) (при емкости электропитания 1000мА/час) |
| Время работы с включенным индикатором, суток, не менее | 20 |
| При отключении индикатора измерение и запись в память продолжаются | |
| Прибор позволяет контролировать состояние батареи питания | |
| Программное обеспечение: | |
| Включение и выключение прибора в режим записи при помощи компьютера | |
| Просмотр реальных значений давления, температуры и напряжения источника питания при проверке прибора | |
| Цикл опроса, сек | 1 - 99 |
| Программирование режима работы прибора | |
| Вывод информации с данными измерений из прибора в компьютер в любом интервале отработанного времени | |
| Просмотр полученных данных на экране компьютера и вывод на принтер в числовом и графическом виде | |
| Связь с компьютером | USB2.0 |
| Показатели надежности прибора: | |
| Средняя наработка на отказ, час, не менее | 20 000 |
| Среднее время восстановления работоспособности, час, не более | 4 |
| Средний срок службы прибора, лет | 5 |
| Размеры и вес прибора: | |
| Габаритные размеры, мм, не более | 135х115х110 |
| Присоединительная резьба | М20х1,5 |
| Масса прибора, кг, не более | 1,5 |

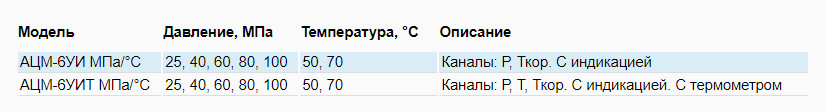

Модификации
