Индикаторы давления
Предназначаются для упрощения считывания показаний давления параметров системы.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение

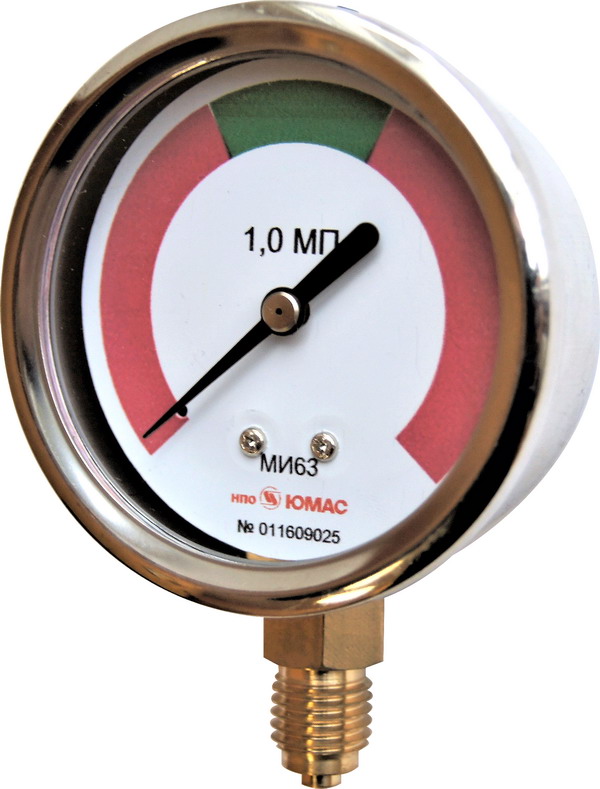

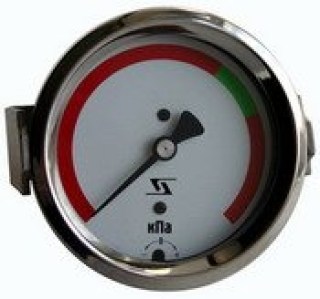

Назначение этой модели заключается в упрощении считывания показания давления параметров системы. В связи с этим циферблат индикатора не имеет цифровой шкалы. Нанесенная на него индикаторная полоса разделена на цветные сегменты, обозначающие приемлемые и критические значения давления.
Данный прибор применяется для контроля над состоянием неагрессивных и некристаллизующихся жидкостей и газообразных веществ.
Технические характеристики
|
Диаметр корпуса,мм |
63, 100, 160 |
|
Диапазон измерения |
• от -2,5 до 100 кПа |
|
Исполнение корпус-штуцер |
радиальное |
|
Штуцер |
латунь, |
|
Измерительный элемент |
медный сплав, |
|
Механизм |
латунь |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь нержавеющая |
|
Стекло |
Ø 63 - пластик |
|
Обечайка |
сталь нержавеющая, |
|
Степень защиты |
IP65 |
|
Климатическое исполнение |
У2 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-50... +60 °С |
|
Температура измеряемой среды |
до +120 °С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
10 лет |
|
Масса, кг |
Ø 63 - 0,09 |
|
Опции |
• заводской номер |
Примеры заказа
Индикатор (манометр индикатирующий) (МП), диаметром корпуса 100мм (100) из нержавеющей стали (Н), радиальным расположением штуцера, пределом измерения 40МПа (40МПа), присоединительной резьбой штуцера М20х1,5, с зелёным сектором в диапазоне от 20 до 25 МПа (ЗлС20-25МПа):
Индикатор МП100Н-40МПа-ЗлС20-25МПа
