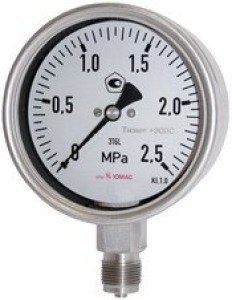

Манометры для высоких температур +300 °C
Используются для работы манометра в агрессивной и горячей среде, когда применение охлаждающих отводов невозможно.
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Назначение
Механические манометры этой модели используются в условиях повышенной (до +300 °С) температуры, когда применение охлаждающих отводов невозможно. Такие устройства предназначены для определения показаний давления (избыточного и разряженного) в системах с химически активной некристаллизующейся жидкостью или газом.
Для повышения долговечности работы манометра в агрессивной и горячей среде его механизм изготавливается из нержавеющей стали, а циферблат защищается многослойным стеклом.
Технические характеристики
|
Диаметр корпуса,мм |
100, 160 |
|
Класс точности |
1,0 |
|
Диапазон измерения, МПа |
• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60 |
|
Рабочие нагрузки |
постоянная нагрузка: 3/4 шкалы |
|
Исполнение корпус-штуцер |
радиальное |
|
Штуцер |
сталь нержавеющая, |
|
Измерительный элемент |
сталь нержавеющая, |
|
Механизм |
сталь нержавеющая |
|
Циферблат |
алюминиевый сплав, белый, шкала чёрная |
|
Корпус |
сталь нержавеющая |
|
Стекло |
многослойное безопасное |
|
Обечайка |
сталь нержавеющая |
|
Степень защиты |
IP54 |
|
Климатическое исполнение |
УХЛ1 по ГОСТ 15150-69 |
|
Температура окружающей среды |
-60... +60 °С |
|
Температура измеряемой среды |
до +300 °С |
|
Виброзащищённость |
группа L3 по ГОСТ Р 52931-2008 |
|
Средний срок службы |
10 лет |
|
Масса, кг |
Ø 100 - 0,35 |
|
Опции |
• заводской номер (по умолчанию) |

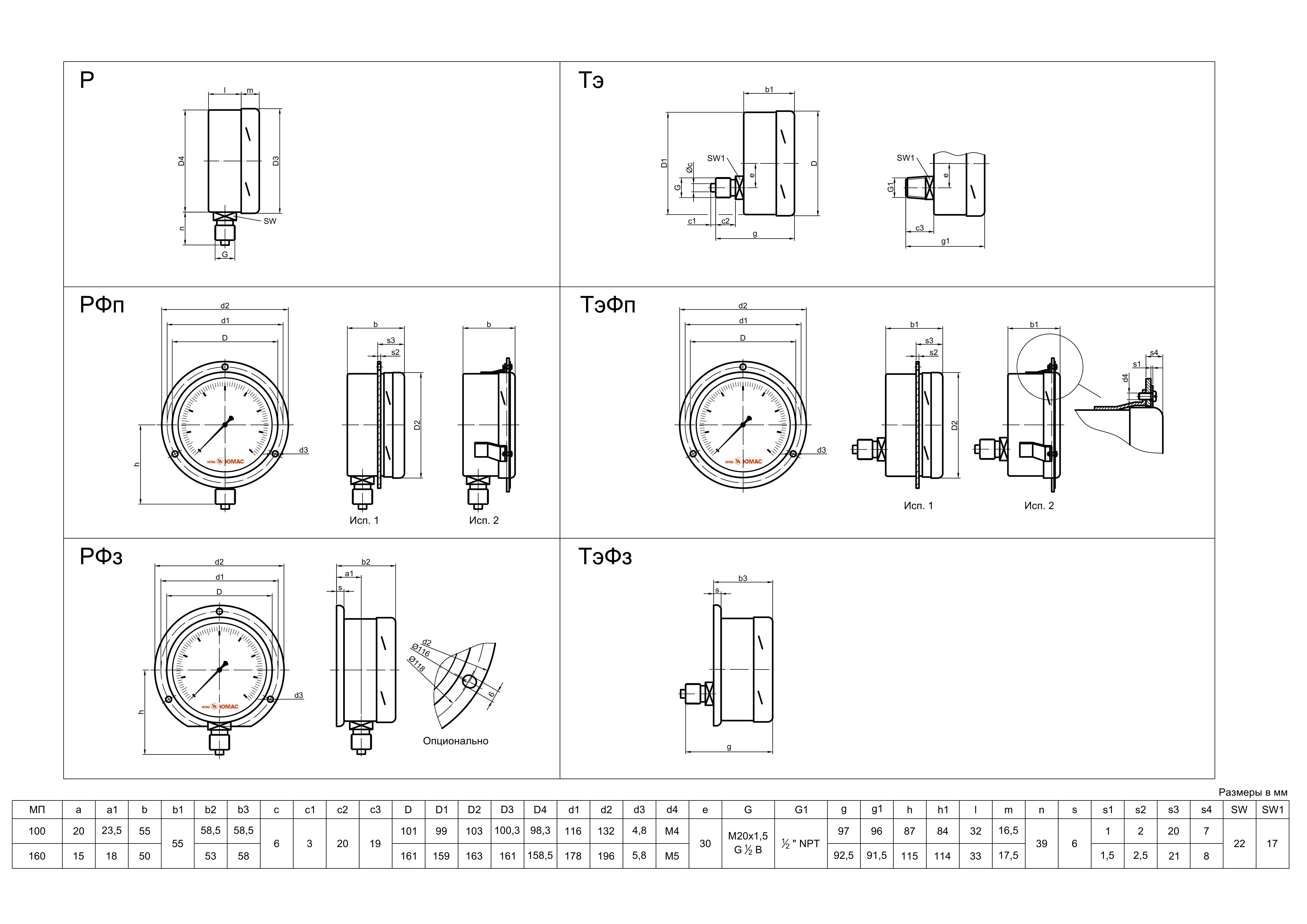

Чертежи
Примеры заказа
Манометр показывающий (МП), диаметром корпуса 160мм (160) из нержавеющей стали (Н), коррозионностойкий (Н), радиальным расположением штуцера, пределом измерения 10МПа (10МПа), присоединительной резьбой штуцера М20х1,5, с максимальной рабочей температурой 300°С (300С):
Манометр МП160НН-10МПа-300С
