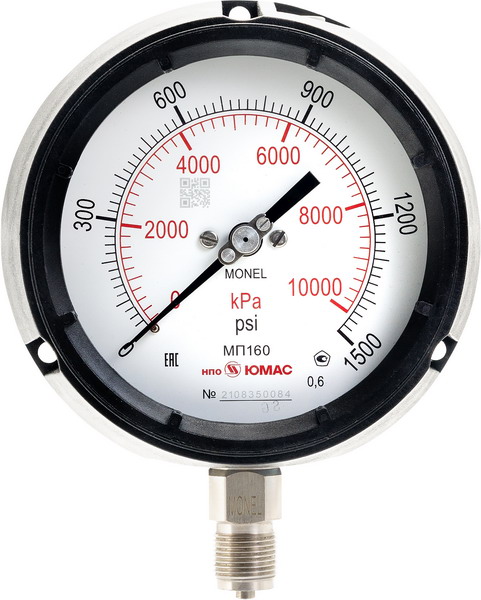

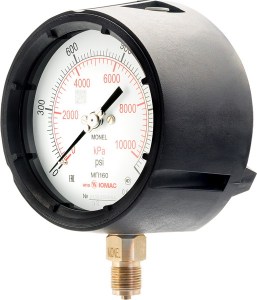

Манометры для химических производств

Диаметр корпуса,мм

4 1/2 (130)

Класс точности

1,0, по заказу 0,6

Диапазон измерения, МПа

• МП - от 0 до 0,06/ 0,1/ 0,16/ 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100

• ВП - от -0,1 до 0

• МВП - от -0,1 до 0,06/ 0,15/ 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар, атм, мм вод.ст.

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 110% шкалы

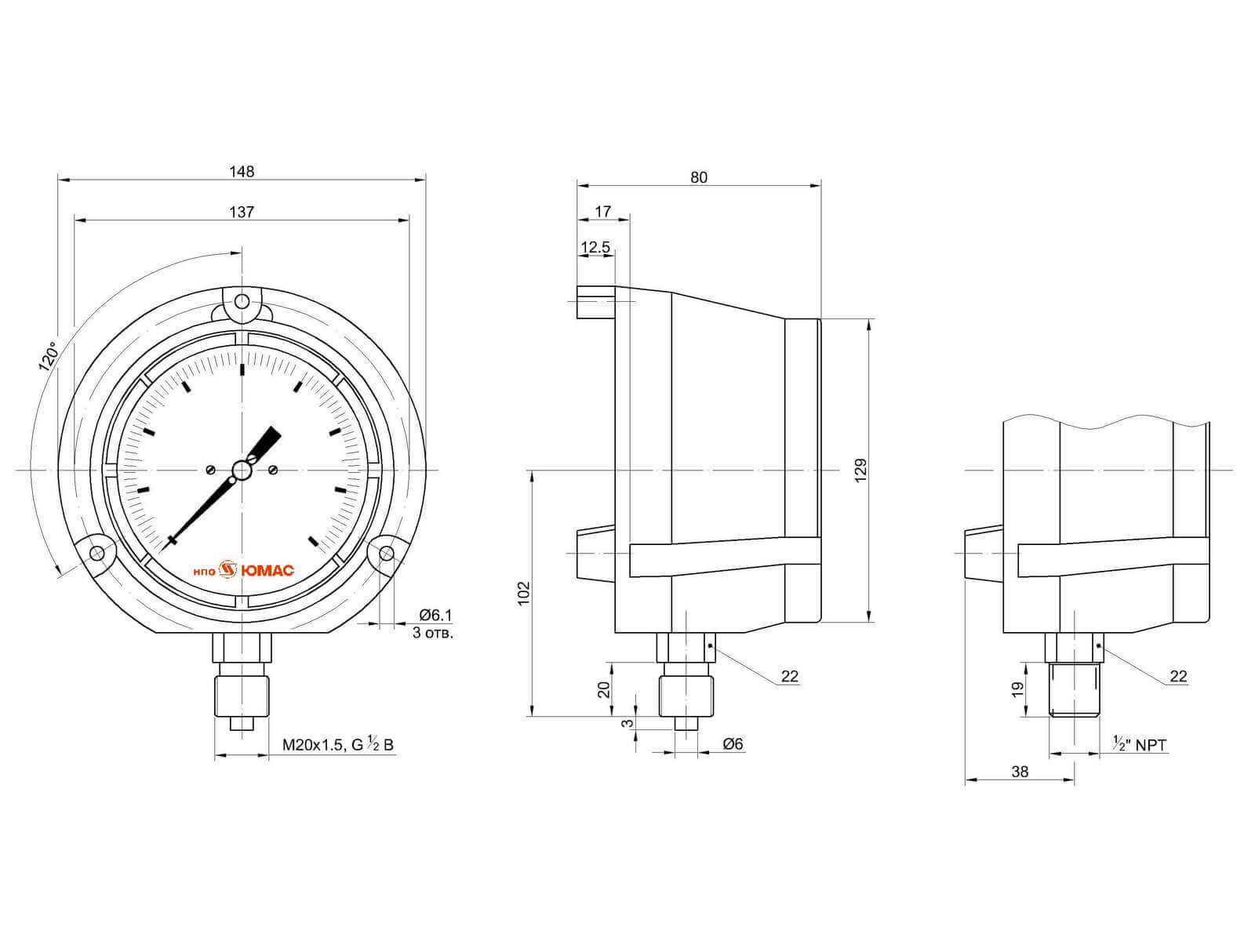

Исполнение корпус-штуцер

радиальное
эксцентрично-торцевое

Штуцер

сталь нержавеющая,
М20х1,5 (по умолчанию), G1/2, 1/2-14NPT - SW22 - □22

Измерительный элемент

сталь нержавеющая,
< 6,0 МПа - пружина Бурдона
> 6,0 МПа - многовитковая пружина

Механизм

сталь нержавеющая

Циферблат

алюминиевый сплав, белый, шкала чёрная

Корпус

синтетический материал PP-GF20, дополнительная перегородка между шкалой и измерительным элементом, открывающаяся задняя стенка, настенное крепление

Стекло

пластик (PMMA)

Степень защиты

IP45

Климатическое исполнение

У2 по ГОСТ 15150-69

Температура окружающей среды

-50... +60 °С (-60°С)

Температура измеряемой среды

до +100 °С

Виброзащищённость

группа L3 по ГОСТ Р 52931-2008

Средний срок службы

10 лет

Масса, кг

Опции

• заводской номер (по умолчанию)
• пломбировка корпуса
• технологическая черта
• гидрозаполнение (глицерин, силикон)
