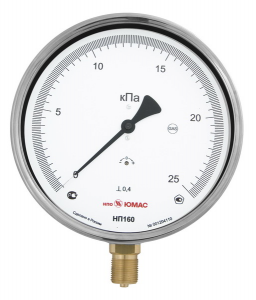

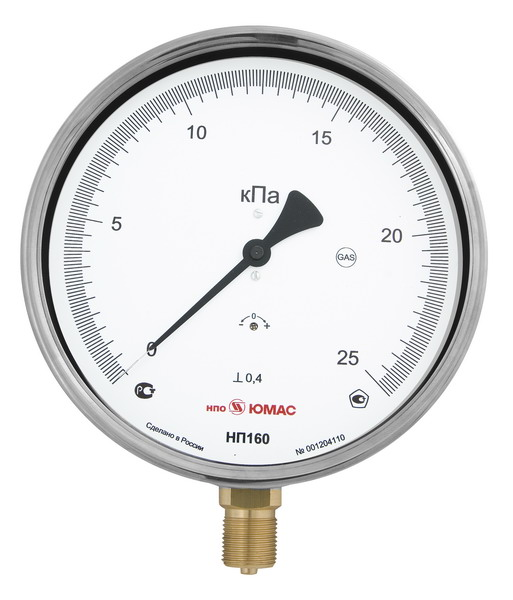

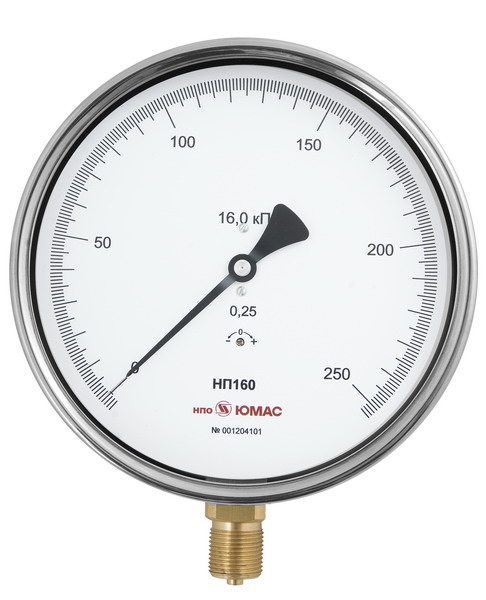

Напоромеры эталонные Ø160 мм
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры эталонные Ø160 мм предназначены для поверки промышленных (общетехнических) напоромеров, тягомеров, тягонапоромеров, а также отсчёта измерений малых давлений с высокой точностью
Технические характеристики
| Диаметр корпуса,мм | 160 |
| Класс точности | 0,25, 0,4 |
| Диапазон измерения, кПа | • МП - от 0 до 16*/ 25/ 40/ 60/ 100 • ВП - от -100/ -60/ -40/ -25/ -16* до 0 • МВП - -8...8*/ -12,5...12,5 * - кроме кл.т. 0,25 по заказу: кгс/м2, мбар,мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | латунь, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Измерительный элемент | мембранная коробка, бериллиевая бронза |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала зеркальная на 270°, чёрная, с корректором "0" |
| Корпус | сталь нержавеющая |
| Стекло | техническое |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -20... +60 °С (-60°С) |
| Температура измеряемой среды | до +60 °С |
| Виброзащищённость | группа L1 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | 1,1 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер |
Пример заказа
Напоромер показывающий (МП), диаметром корпуса 160мм (160) из стали нержавеющей (Н), радиальным расположением штуцера, пределом измерения (0...60) кПа ((0...60)кПа), присоединительной резьбой штуцера М20х1,5, классом точности 0,25 (0,25):
Напоромер МП160Н-60кПа-0,25
