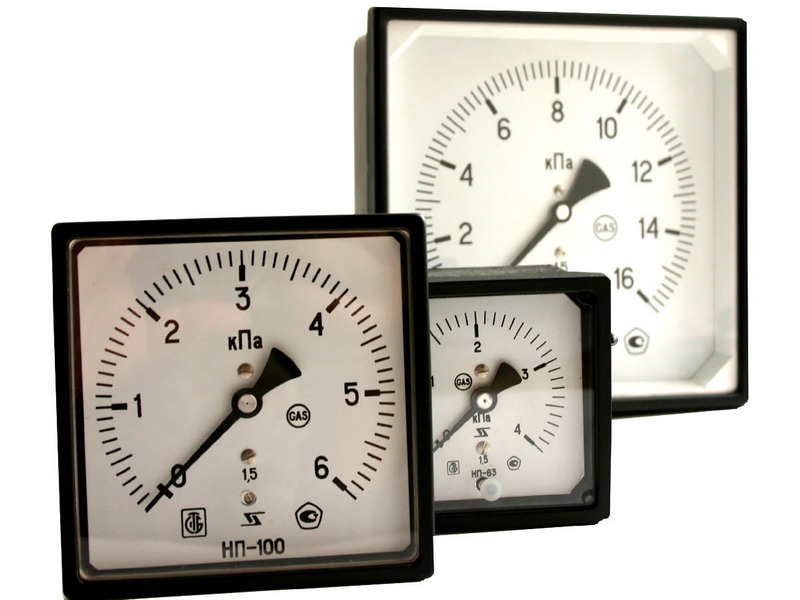

Напоромеры щитовые
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2014
Описание
Напоромеры щитовые предназначены для измерения малых величин избыточного и/или вакуумметрического давления неагрессивных газов
Технические характеристики
| Диаметр корпуса,мм | 96х96, 144х144 |
| Класс точности | 1,5 |
| Диапазон измерения, МПа | • МП - от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -100/ -60/ -40/ -25/ -16/ -10/ -6/ -4/ -2,5/ -1,6/ -1,0/ -0,6/ -0,4 до 0 • МВП - /-2...2/ -3...3/ -5...5/ и др. по заказу: кгс/м2, мбар, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Исполнение корпус-штуцер | торцевое со скобой |
| Штуцер | латунь, М20х1,5 (по умолчанию), G1/2 - SW22 - □22 |
| Измерительный элемент | мембранная коробка, бериллиевая бронза |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | 96х96 мм - сталь углеродистая крашенная 144х144 мм - сталь нержавеющая |
| Стекло | техническое |
| Степень защиты | IP40 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | 96х96 мм - 0,350 144х144 мм - 1,06 |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер |
Пример заказа
Напоромер показывающий (МП), размером корпуса 96х96мм (96) из металла (М), пределом измерения 6 кПа (6кПа), присоединительной резьбой штуцера М20х1,5:
Напоромер МП96М-6кПа

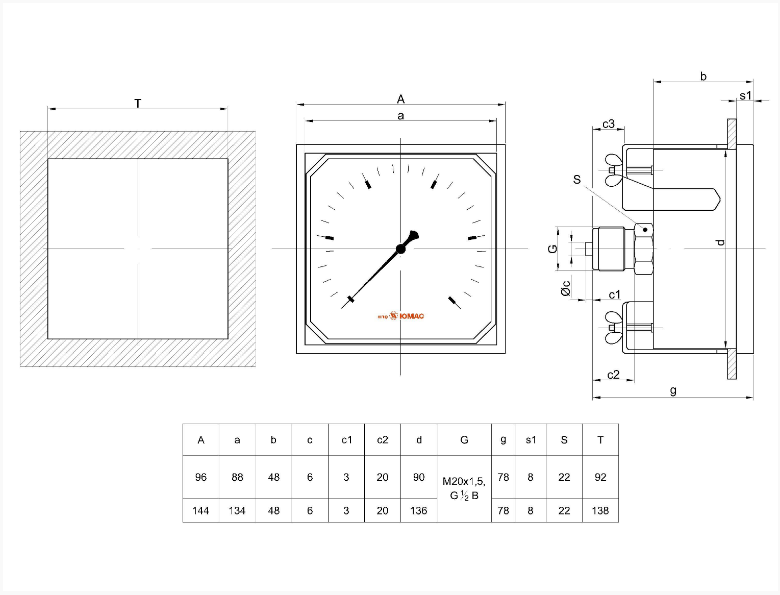

Чертежи
