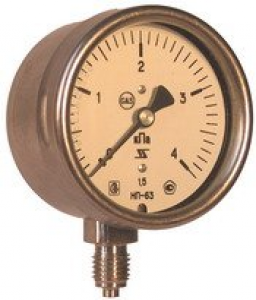

Напоромеры коррозионностойкие с мембранной коробкой Ø63мм
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры коррозионностойкие с мембранной коробкой Ø63мм предназначены для измерения малых величин избыточного и/или вакуумметрического давления агрессивных некристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью
Технические характеристики
| Диаметр корпуса,мм | 63 |
| Класс точности | 1,5 - стандарт 1,0 - опция |
| Диапазон измерения, кПа | • МП - от 0 до 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -100/ -60/ -40/ -25/ -16/ -10/ -6/ -4/ -2,5 до 0 • МВП - /-2...2/ -3...3/ -5...5/ -8...8/ и др. по заказу: кгс/м2, мбар, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Исполнение корпус-штуцер | МП63НН - радиальное МП63НН/РФп - радиальное с передним фланцем МП63НН/РФз - радиальное с задним фланцем МП63НН/РСк - радиальное со скобой МП63НН/Т - торцевое МП63НН/ТФп - торцевое с передним фланцем МП63НН/ТФз - торцевое с задним фланцем МП63НН/ТСк - торцевое со скобой |
| Штуцер | сталь нержавеющая, М12х1,5 (стандарт) - SW14 - □14 G1/4 (опция) - SW14 - □14 1/4NPT (опция) - SW14 - □14 |
| Измерительный элемент | мембранная коробка, сталь нержавеющая |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - стандарт -60... +60 °С - опция |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса | радиальное - 0,164 кг центрально-осевое - 0,22 кг |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер • класс точности 1,0 |
Пример заказа
Тягомер показывающий (ВП), диаметром корпуса 63мм (63) из стали нержавеющей (Н), коррозионностойкий (Н), торцевым расположением штуцера и передним фланцем (ТФп), диапазоном измерения (-250...0) мбар ((-250...0)мбар), присоединительной резьбой штуцера G1/4 (G1/4):
Тягомер ВП63НН/ТФп-(-250...0)мбар-G1/4

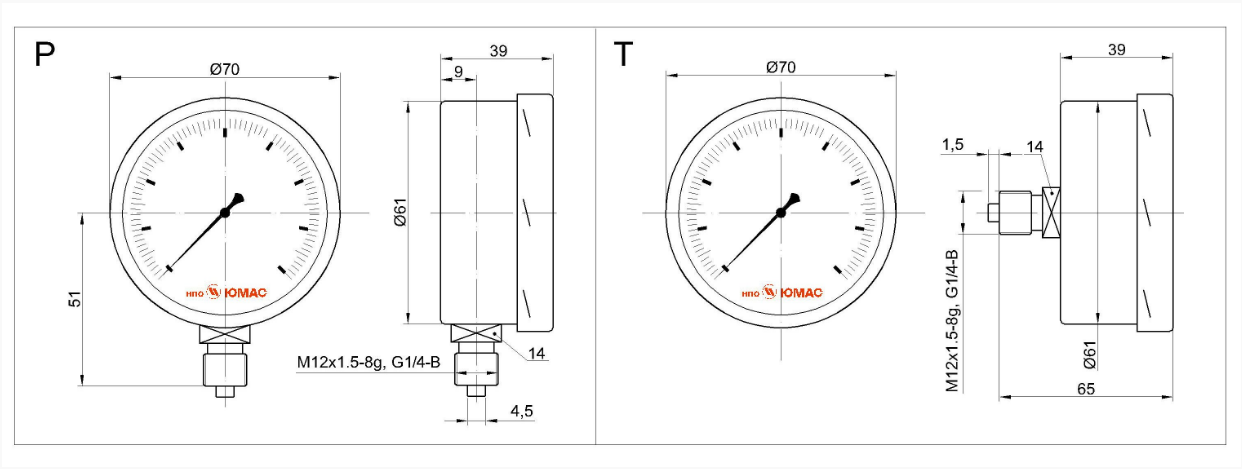

Чертежи
