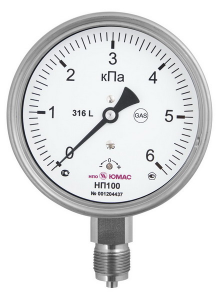

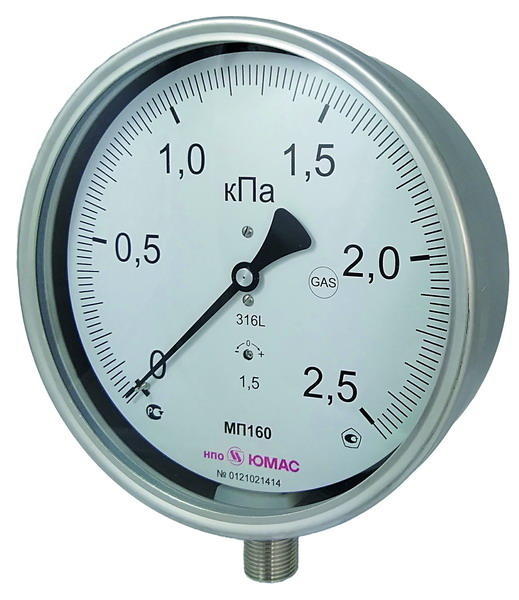

Напоромеры коррозионностойкие с мембранной коробкой Ø100мм, Ø160мм
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры коррозионностойкие с мембранной коробкой диаметром Ø100мм, Ø160мм предназначены для измерения малых величин избыточного и/или вакуумметрического давления агрессивных газов, не вступающих в активное взаимодействие с нержавеющей сталью
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5 - стандартно 1,0 - опция |
| Диапазон измерения, кПа | • МП - от 0 до 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -100/ -60/ -40/ -25/ -16/ -10/ -6/ -4/ -2,5/ -1,6/ -1,0/ -0,6/ -0,4 до 0 • МВП - /-2...2/ -3...3/ -5...5/ -8...8/ и др. по заказу: кгс/м2, мбар, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |

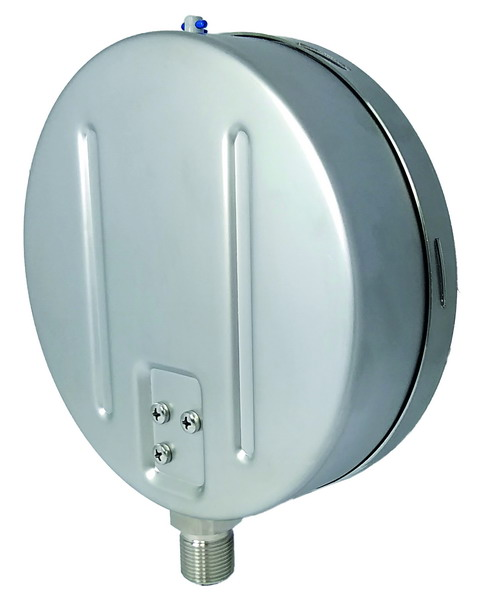

| Исполнение корпус-штуцер | МП100 (160)НН - радиальное МП100 (160)НН/РФп - радиальное с передним фланцем МП100 (160)НН/РФз - радиальное с задним фланцем МП100 (160)НН/РСк - радиальное со скобой МП100 (160)НН/Т - торцевое МП100 (160)НН/ТФп - торцевое с передним фланцем МП100 (160)НН/ТФз - торцевое с задним фланцем МП100 (160)НН/ТСк - торцевое со скобой |
| Штуцер | сталь нержавеющая 03Х17Н13М2 (316L), М20х1,5 (стандартно) - SW22 - □22 G1/2 (опция) - SW22 - □22 1/2NPT (опция) - SW22 - □22 |
| Измерительный элемент | мембранная коробка, сталь нержавеющая 08Х17Н13М2Т (316Ti) |
| Механизм | латунь - стандартно сталь нержавеющая 08Х18Н10 (304) - опция |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая 08Х18Н10 (304) - стандартно, 03Х17Н13М2 (316L) - опция |
| Стекло | техническое - стандартно многослойное безопасное Safety glass - опция |
| Обечайка | байонет (резьба), сталь нержавеющая 08Х18Н10 (304) - стандартно, 03Х17Н13М2 (316L) - опция |
| Степень защиты | IP54 - стандартно IP65 - опция |
| Климатическое исполнение по ГОСТ 15150-69 |
У2 |
| Температура окружающей среды | -50... +60 °С - стандартно -60... +60 °С - опция |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость по ГОСТ Р 52931-2008 |
группа L3 |
| Средний срок службы | 10 лет |
| Масса | Ø 100 - 0,57 кг Ø 160 - 1,1 кг |
| Опции | • заводской номер (стандартно) • пломбировка корпуса (наклейка, стандартно) • пломбировка корпуса (пломба свинцовая или пластиковая, по заказу) • технологическая черта (ЧрК) • материал корпуса - сталь нержавеющая 03Х17Н13М2 (316L) • механизм - сталь нержавеющая 08Х18Н10 (304) • сухое виброустойчивое исполнение СВу • выходной сигнал 4...20 мА • класс точности 1,0 • степень защиты IP65 • логотип заказчика на циферблате прибора • взрывозащищённое исполнение  |
Пример заказа
Тягонапоромер показывающий (МВП), диаметром корпуса 100мм (100) из стали нержавеющей (Н), коррозионностойкий (Н), радиальным расположением штуцера с задним фланцем (РФз), пределом измерения (-3...3) мбар ((-3...3)мбар), присоединительной резьбой штуцера G1/2 (G1/2):
Тягонапоромер МВП100НН/РФз-(-3...3)мбар-G1/2

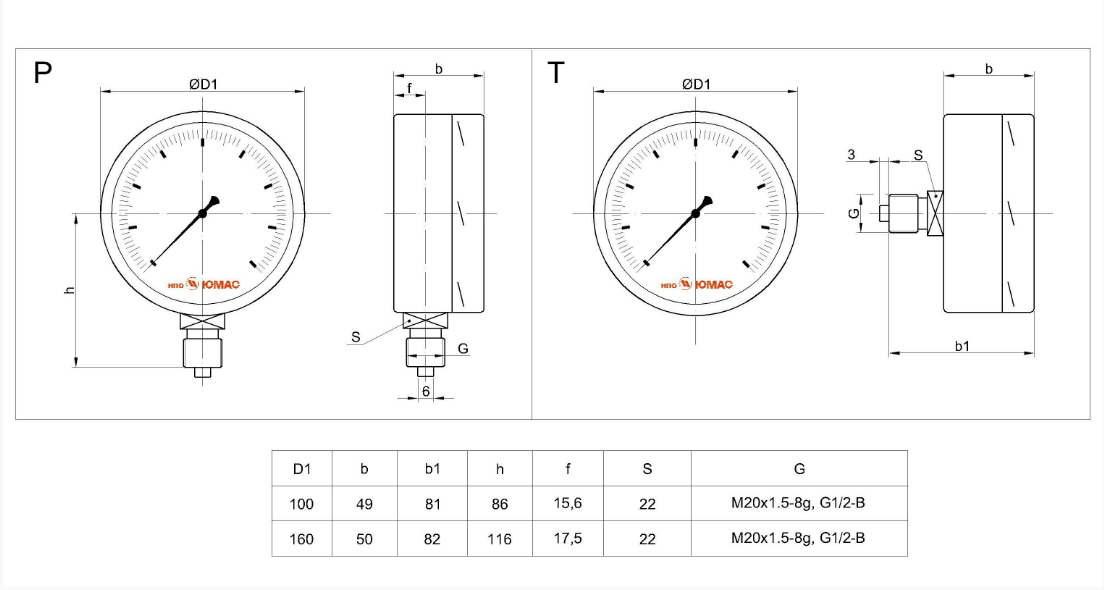

Чертежи
