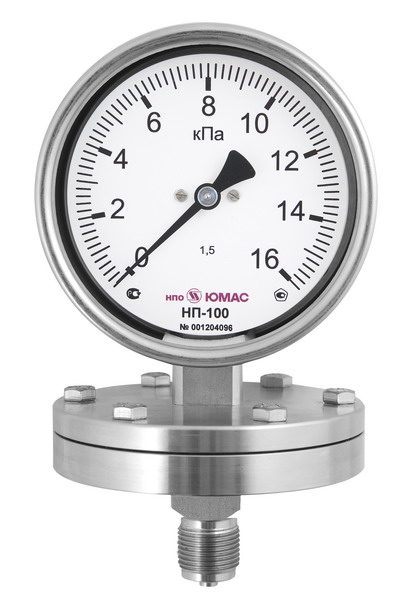

Напоромеры коррозионностойкие с плоской мембраной Ø100мм, Ø160мм
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры коррозионностойкие с плоской мембраной Ø100мм, Ø160мм предназначены для измерения малых величин избыточного и/или вакуумметрического давления агрессивных кристаллизующихся сред, не вступающих в активное взаимодействие с нержавеющей сталью
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5, 2,5 - с жидкостным наполнением до 40 кПа |
| Диапазон измерения, кПа | • МП - от 0 до 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -100 до 0 по заказу: кгс/м2, мбар,мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | сталь нержавеющая, М20х1,5 (по умолчанию), G1/2, 1/2NPT или Ду15, 20, 25, 50 PN40 (размеры по DIN2501 и ГОСТ 12815-80) |
| Измерительный элемент | мембрана, сталь нержавеющая |
| Механизм | сталь нержавеющая |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое - стандарт многослойное безопасное Safety glass - опция |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 - стандартно IP65 - опция |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - стандартно -60... +60 °С - опция |
| Температура измеряемой среды | до +200 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса | Ø 100 - 0,57 кг Ø 160 - 1,1 кг |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер |
Пример заказа
Напоромер показывающий (МП), диаметром корпуса 160мм (160) и диаметром мемраны 120мм (120), корпусом из стали нержавеющей (Н), коррозионностойкий (Н), многослойным безопасным стеклом, радиальным расположением штуцера, пределом измерения 60 кПа (60 кПа), с присоединительным резмером фланца Ду25 (Ду25), заполненный силиконом (ВуСл):
Напоромер МП160/120НН-60кПа-Ду25-ВуСл

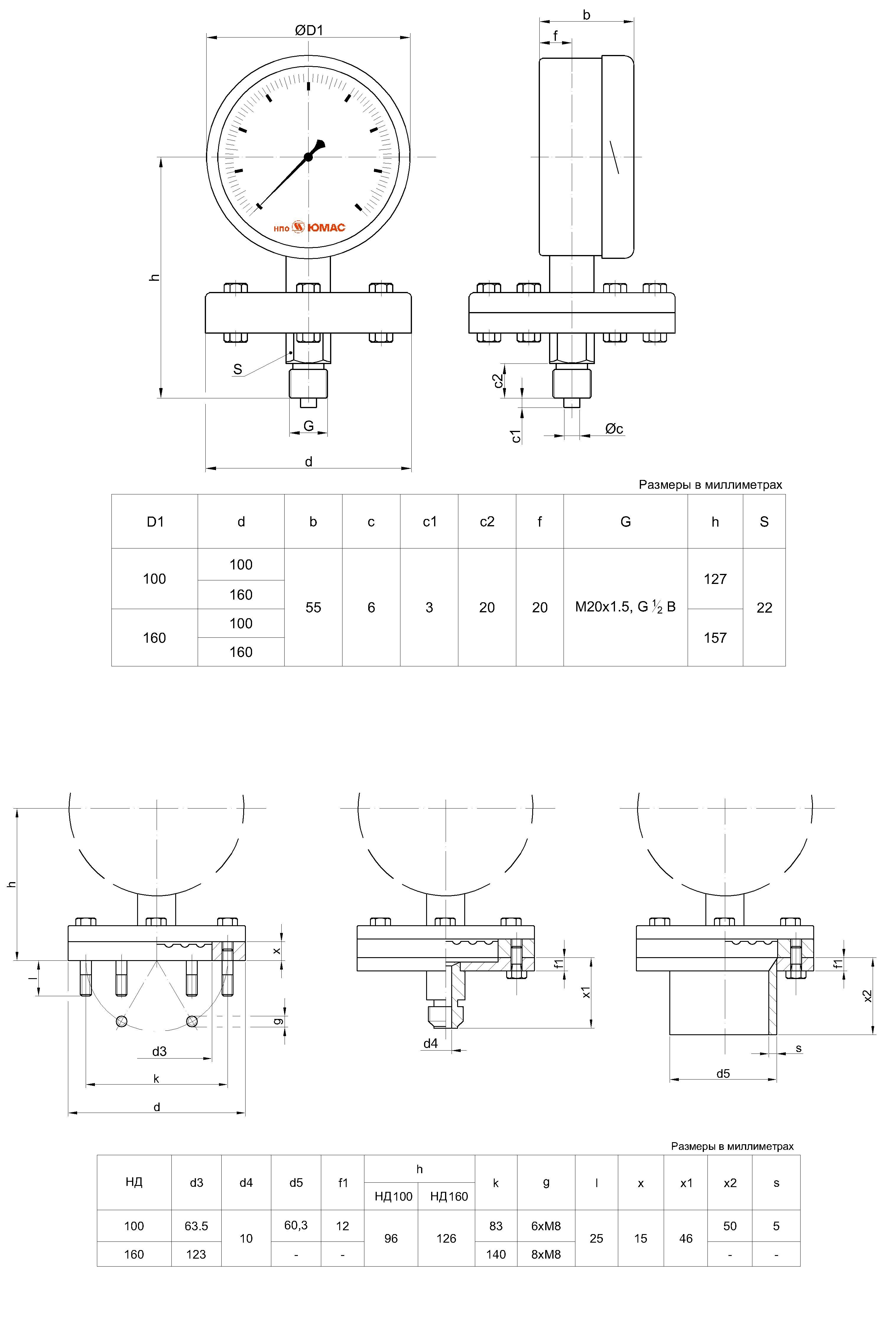

Чертежи
