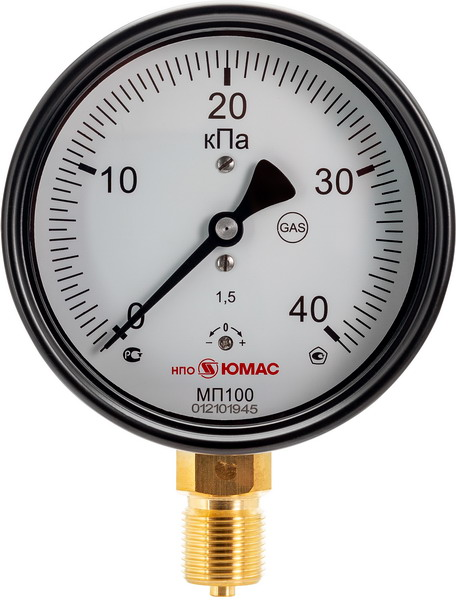

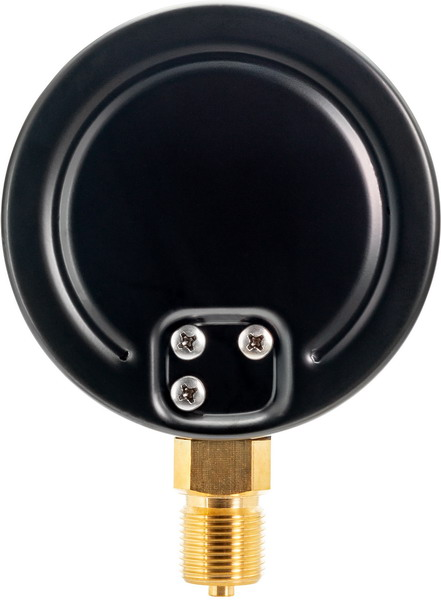

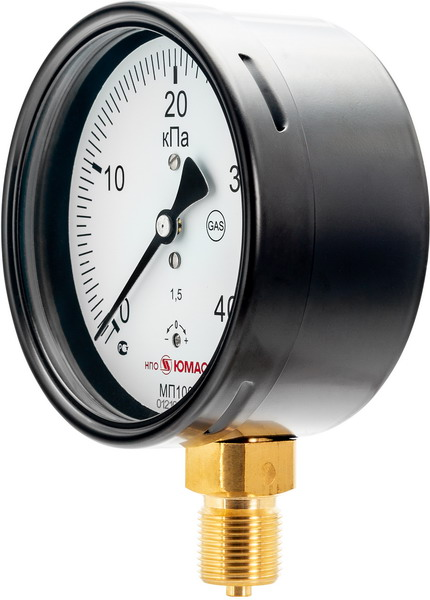

Напоромеры промышленные Ø100мм (чёрный корпус)
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры промышленные Ø100мм (чёрный корпус) предназначены для измерения малых величин избыточного давления неагрессивных газов
Технические характеристики
| Диаметр корпуса,мм | 100 |
| Класс точности | 1,5 |
| Диапазон измерения, кПа | • МП - от 0 до 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 по заказу: мбар |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Исполнение корпус-штуцер | радиальное |
| Штуцер | латунь, М20х1,5 (стандарт) - SW22 - □22 G1/2 (опция) - SW22 - □22 |
| Измерительный элемент | мембранная коробка, бериллиевая бронза |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь, окрашенная в чёрный цвет |
| Стекло | техническое |
| Обечайка | сталь, окрашенная в чёрный цвет; байонет (резьба) |
| Степень защиты | IP54 |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - стандарт -60... +60 °С - опция |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса | 0,57 кг |
| Опции | • заводской номер (стандарт) • технологическая черта • внутренний демпфер |
Пример заказа
Напоромер показывающий (МП), диаметром корпуса 100мм (100) из стали (М), радиальным расположением штуцера, диапазоном измерения (0...6) кПа ((0...6)кПа), присоединительной резьбой штуцера G1/2 (G1/2):
Напоромер МП100М-6кПа-G1/2
|
Тип |
Диаметр корпуса, мм |
Класс точности |
Пределы измерений, кПа |
|
МП100М |
100 |
1,5 |
0 ... 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 |

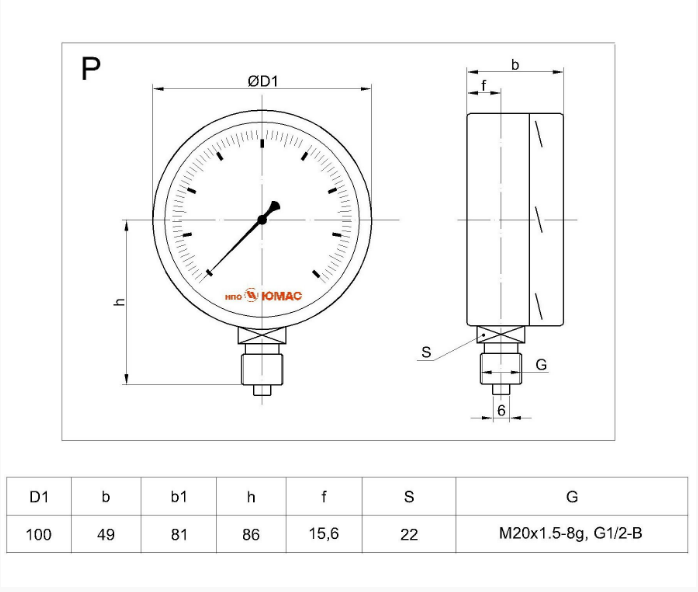

Чертежи
