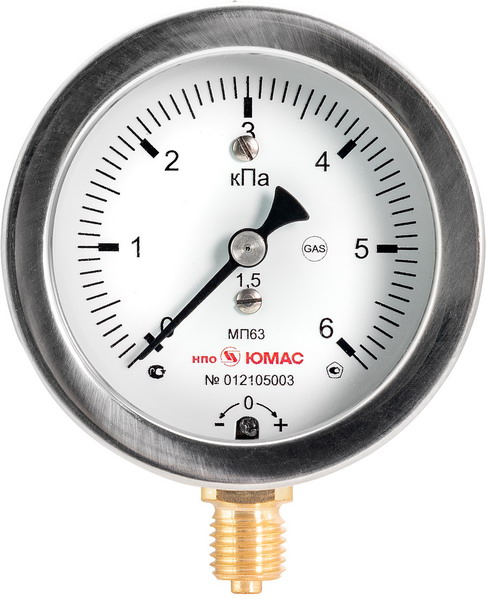

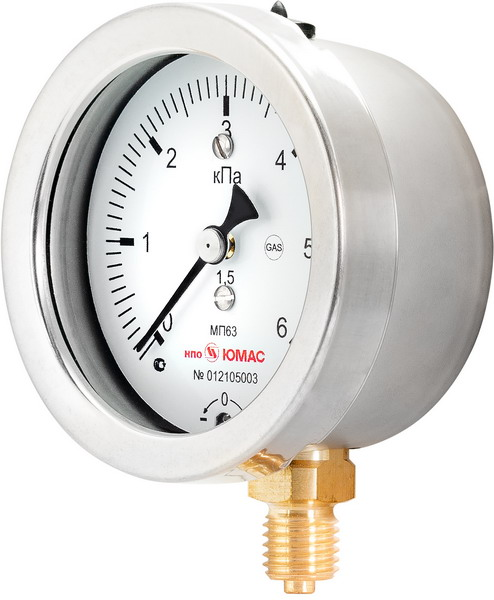

Напоромеры промышленные Ø63мм
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры промышленные Ø63мм предназначены для измерения давления малых величин.
Прибор данного типа позволяет измерять избыточное давление в диапазоне 0-0,4...100,0 кПа.
Технические характеристики
| Предназначены для измерения малых величин избыточного и/или вакуумметрического давления неагрессивных газов | |
| Диаметр корпуса,мм | 63 |
| Класс точности | 1,5 - стандарт 1,0 - опция |
| Диапазон измерения, кПа | • МП - от 0 до 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -100/ -60/ -40/ -25/ -16/ -10/ -6/ -4/ -2,5/ -1,6 до 0 • МВП - /-2...2/ -3...3/ -5...5/ -8...8/ и др. по заказу: кгс/м2, мбар, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100 % шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |

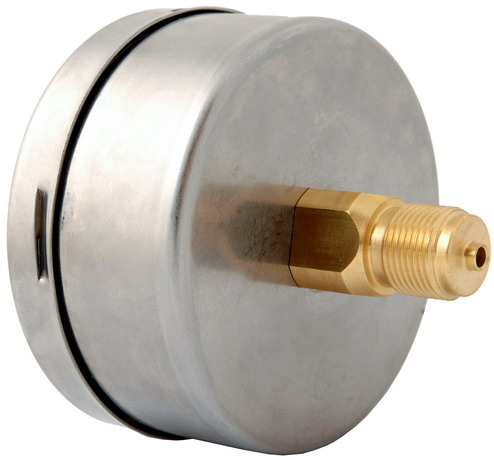

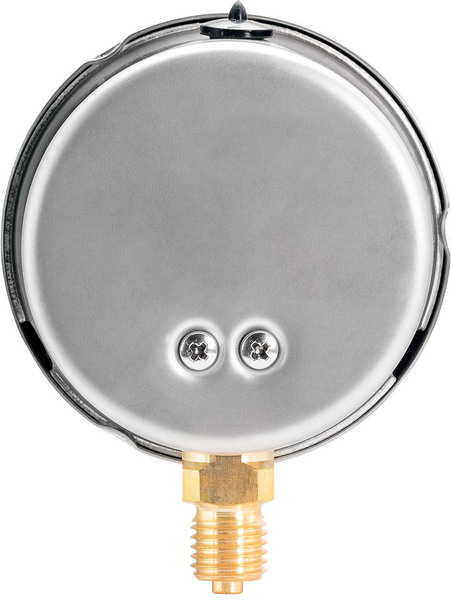

| Исполнение корпус-штуцер | МП63Н - радиальное МП63Н/РФп - радиальное с передним фланцем МП63Н/РФз - радиальное с задним фланцем МП63Н/РСк - радиальное со скобой МП63Н/Т - торцевое МП63Н/ТФп - торцевое с передним фланцем МП63Н/ТФз - торцевое с задним фланцем МП63Н/ТСк - торцевое со скобой |
| Штуцер | латунь, М12х1,5 (стандарт) - SW14 - □14 G1/4 (опция) - SW14 - □14 |
| Измерительный элемент | мембранная коробка, бериллиевая бронза |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP40 - стандарт IP54 - опция |
| Климатическое исполнение | У1 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - стандарт -60... +60 °С - опция |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса, кг | радиальное - 0,164 кг центрально-осевое - 0,22 кг |
| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • внутренний демпфер • степень защиты IP54 |
| Пример оформления заказа: Тягонапоромер показывающий (МВП), диаметром корпуса 63мм (63) из стали нержавеющей (Н), торцевым расположением штуцера (Т) со скобой (Ск), диапазоном измерения (-1...5) кПа ((-1...5)кПа), присоединительной резьбой штуцера М12х1,5: Тягонапоромер МВП63Н/ТСк-(-1...5)кПа
|
|

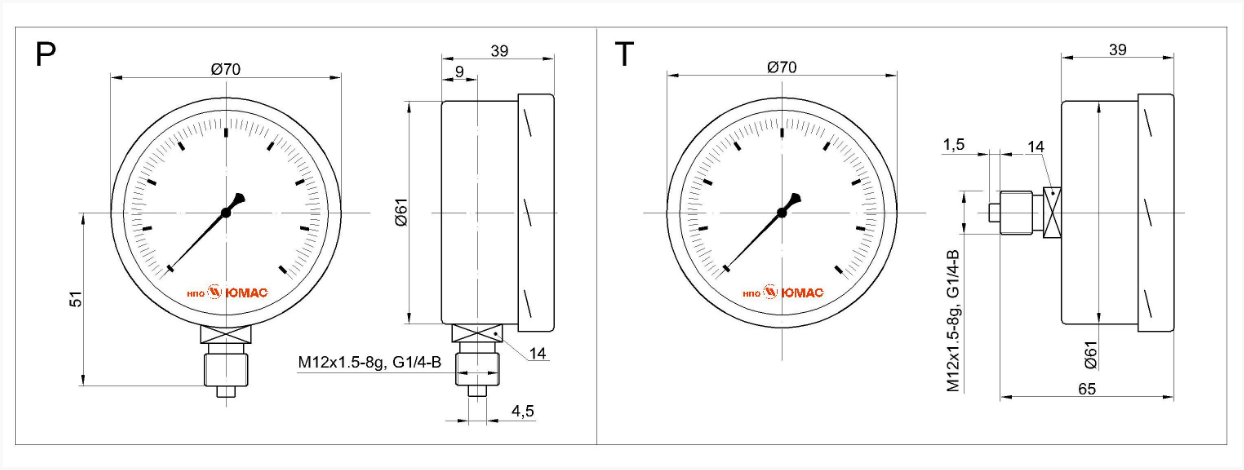

Чертежи
