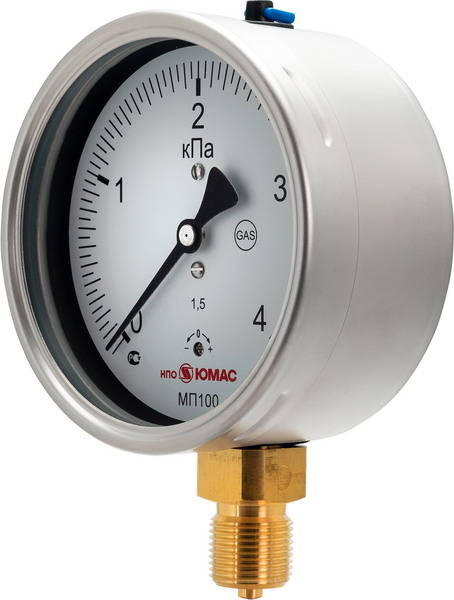

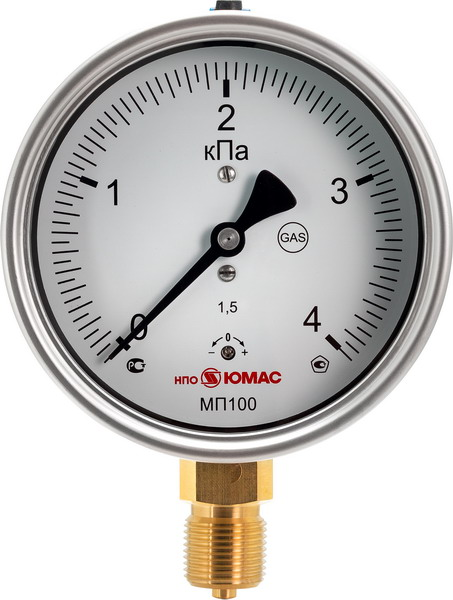

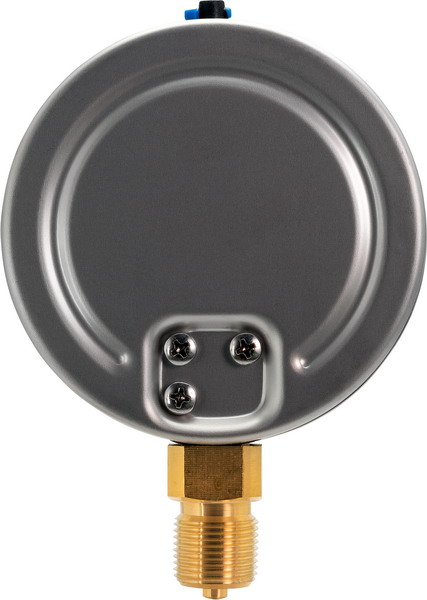

Напоромеры промышленные Ø100мм, Ø160мм
Предназначен для измерения давления малых величин
Description
ГОСТ 2405-88
ТУ 4212-001-62100924-2010
Описание
Напоромеры промышленные Ø100мм, Ø160мм предназначены для измерения малых величин избыточного и/или вакуумметрического давления неагрессивных газов
Технические характеристики
| Диаметр корпуса,мм | 100, 160 |
| Класс точности | 1,5 - стандарт 1,0 - опция |
| Диапазон измерения, кПа | • МП - от 0 до 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 • ВП - от -100/ -60/ -40/ -25/ -16/ -10/ -6/ -4/ -2,5/ -1,6 до 0 • МВП - -0,8...0,8/-1,25...1,25/-2...2/ -3...3/ -5...5/ -8...8/ и др. по заказу: кгс/м2, мбар, мм вод.ст. |
| Рабочие нагрузки | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |

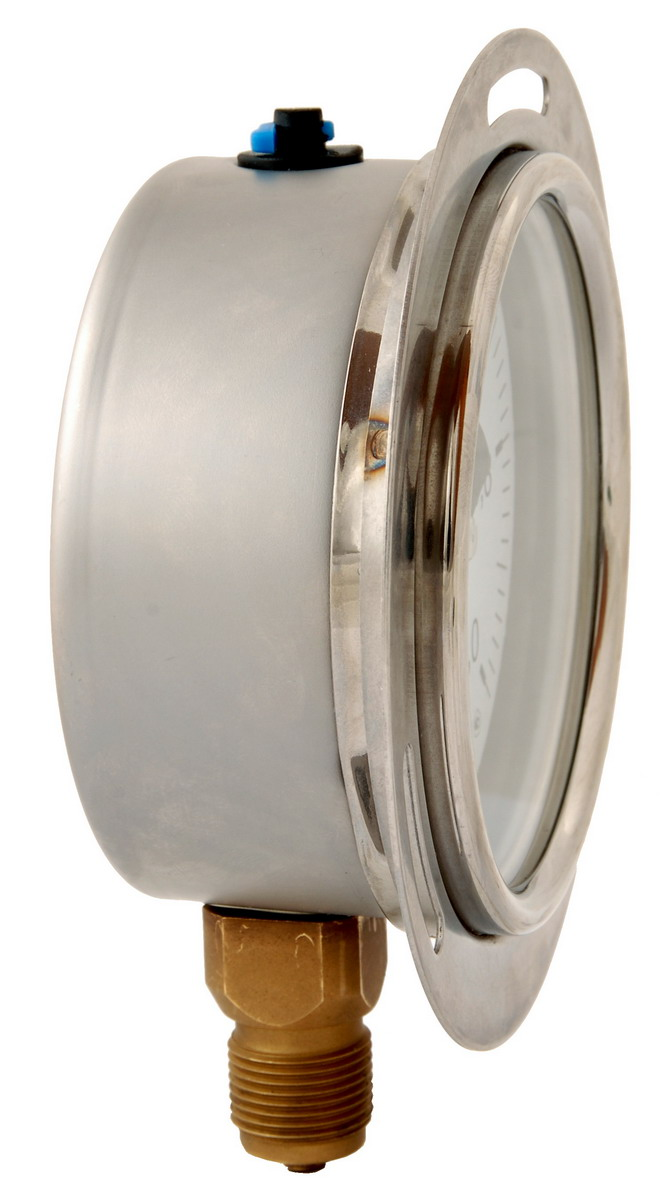

| Исполнение корпус-штуцер | МП100 (160)Н - радиальное МП100 (160)Н/РФп - радиальное с передним фланцем МП100 (160)Н/РФз - радиальное с задним фланцем МП100 (160)Н/РСк - радиальное со скобой МП100 (160)Н/Т - торцевое МП100 (160)Н/ТФп - торцевое с передним фланцем МП100 (160)Н/ТФз - торцевое с задним фланцем МП100 (160)Н/ТСк - торцевое со скобой |
| Штуцер | латунь, М20х1,5 (стандарт) - SW22 - □22 G1/2 (опция) - SW22 - □22 |
| Измерительный элемент | мембранная коробка, бериллиевая бронза |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала чёрная |
| Корпус | сталь нержавеющая |
| Стекло | техническое - стандарт многослойное безопасное Safety glass - опция |
| Обечайка | сталь нержавеющая, байонет (резьба) |
| Степень защиты | IP54 - стандарт IP65 - опция |
| Климатическое исполнение | У2 по ГОСТ 15150-69 |
| Температура окружающей среды | -50... +60 °С - стандарт -60... +60 °С - опция |
| Температура измеряемой среды | до +100 °С |
| Виброзащищённость | группа L3 по ГОСТ Р 52931-2008 |
| Средний срок службы | 10 лет |
| Масса | Ø 100 - 0,57 кг Ø 160 - 1,1 кг |

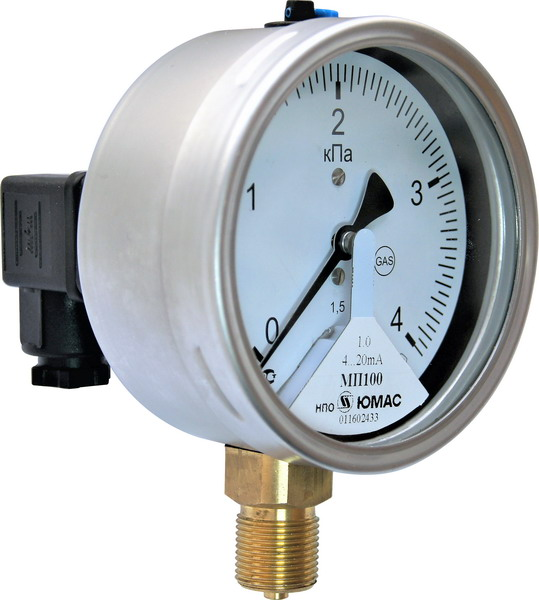

| Опции | • заводской номер (по умолчанию) • пломбировка корпуса • технологическая черта • выходной сигнал 4...20 мА • степень защиты IP65 |
Пример заказа
Тягомер показывающий (ВП), диаметром корпуса 100мм (100) из стали нержавеющей (Н), радиальным расположением штуцера с задним фланцем (РФз), диапазоном измерения (-160...0) мбар ((-160...0)мбар), присоединительной резьбой штуцера G1/2 (G1/2):
Тягомер ВП100Н/РФз-(-160...0)мбар-G1/2
|
Тип |
Диаметр корпуса, мм |
Класс точности |
Пределы измерений, кПа |
|
МП100Н |
100 |
1,5 |
0 . 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 |
|
ВП100Н |
-100/- 60/ -40/ -25/ -16/ -10/ -6/ -4 . 0 |
||
|
МВП100Н |
-2.2/ -3.3/ -5.5/ -8.8/ -12,5.12,5/ -20.20/ и др. по ГОСТ2405-88 |
||
|
МП160Н |
160 |
1,5 |
0 . 4/ 6/ 10/ 16/ 25/ 40/ 60/ 100 |
|
ВП160Н |
-100/- 60/ -40/ -25/ -16/ -10/ -6/ -4 . 0 |
||
|
МВП160Н |
-2.2/ -3.3/ -5.5/ -8.8/ -12,5.12,5/ -20.20/ и др. по ГОСТ2405-88 |

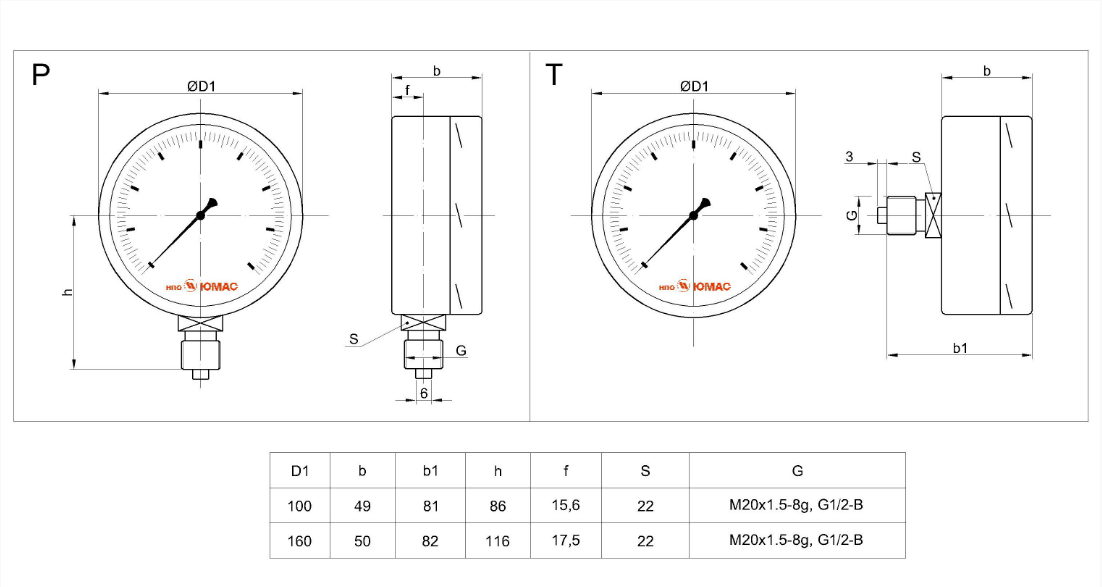

Чертежи
