В данном разделе представлены разделители сред мембранные НПО "Саранский завод механических изделий".
Устройство и работа
Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.
Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделителем, была не выше указанной.
Разделители моделей РМ5319, РМ5319С, РМ5321, РМ5321С, РМ5497, РМ5324 состоят из верхнего и нижнего фланцев, соединенных болтами, между которыми устанавливается корпус с приваренной к нему мембраной. Уплотнение между корпусом и нижним фланцем, а также между измерительным устройством и разделителем обеспечивается прокладками. В конструкции разделителей моделей РМ5320, РМ5320С, РМ5322, РМ5322С, РМФО с открытой мембраной отсутствует нижний фланец. Открытая мембрана не дает возможности кристаллизующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки.
Основные технические характеристики
Исполнения разделителей мембранных, верхний предел измерений давления устройства соединенного с разделителем, температура измеряемой среды, наружный диаметр и масса приведены в таблице ниже.

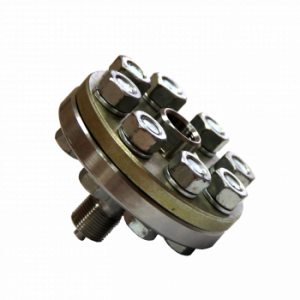

| Модель разделителя | Верхний предел измерений давлений измерительного устройства, комплектуемого разделителем, МПа (кгс/см2) | Вид подключения к рабочей среде |
|---|---|---|
| РМ5319 РМ5319С PM5319M РМ5319СМ РМ5319МС РМ5497 РМ5319-D10 РМ-Н11 |
-(минус) 0,1 ... 16 (-1...160) | штуцерное |

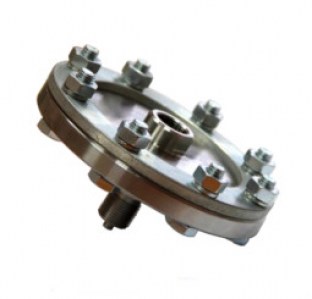

| РСМ-110-Р | -(минус) 0,1 ... 10 (-1...100) | штуцерное |

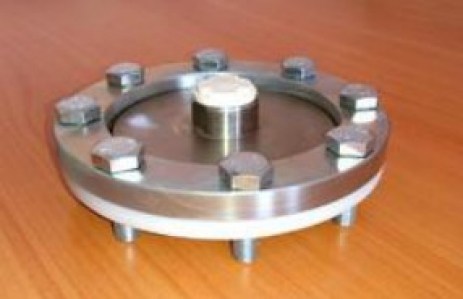

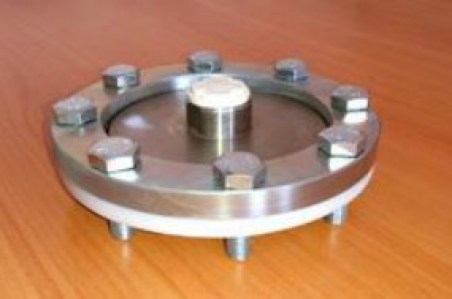

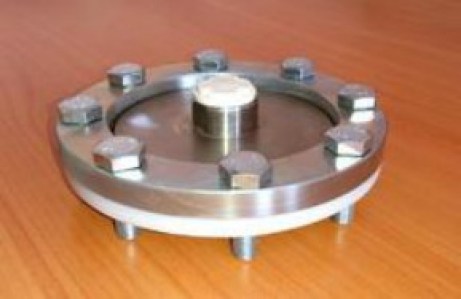

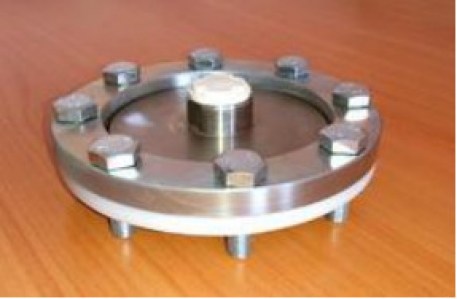

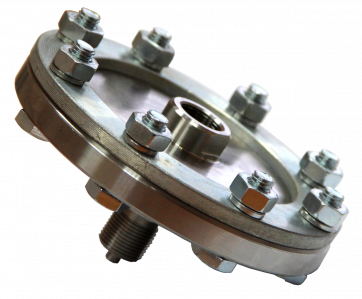

| РМ5320 РМ5320С РМ5320М РМ5320МС |
-(минус) 0,1 ... 10 (-1...100) | фланцевое |
| РМ5321 РМ5321С РМ5321М РМ5321МС РМ-С10 |
1,0 ... 100 (10...1000) | штуцерное |
| РМ5322 РМ5322С РМ5322М РМ5322МС |
1,0 ... 100 (10...1000) | фланцевое |
| РМФ3-Р РСМ-47-Р РСМ-67-Р |
-(минус) 0,1 ... 100 (-1...1000) | штуцерное |
| РМ5324 РМ5324С РМ5324М РМ5324МС РМ-В10 РМФ3-С РСМ-34-С РСМ-67-С |
-(минус) 0,1 ... 100 (-1...1000) | штуцерное |
| РМФО РМ-С21 РСМ-306 |
-(минус) 0,1 ... 16 (-1...160) | фланцевое |
Маркировка разделителей сред:
- "01" - Наличие дополнительной фторопластовой мембраны, защищающей основную мембрану разделителя сред;
- "G1/2" - Тип присоединения штуцера к процессу;
- "Ø10" или (D10) - Исполнение штуцера к процессу для вязких сред (например - мазут).
Материалы деталей
Корпус, фланец, штуцер - 12Х18Н10Т ГОСТ 5949-75. Мембрана - 08Х18Н10Т. Толщина 50 микрон.
