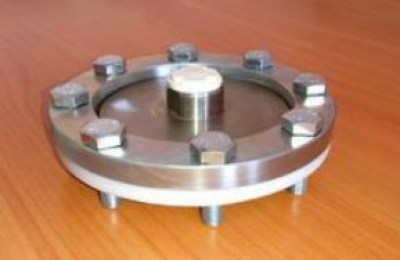

Разделитель сред мембранный РМ5320С

Вид подключения к рабочей среде - фланцевое
5320с
Description

ТУ 4212-002-25997840-2016

Назначение

Разделители РМ5320 С предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы сред.

Конструкция разделителей – разборная с открытым расположением разделительного элемента. Разделители состоят из верхнего фланца и корпуса с приваренной к нему мембраной (чувствительным элементом). Уплотнение между измерительным устройством и разделителем обеспечивается прокладками.

Технические характеристики

  • Верхний предел измерения:от -(минус) 0,1МПа до 10МПа
  • Материалы деталей при стандартном исполнении: корпус, фланец, штуцер – нержавеющая сталь марки 12Х18Н10Т, чувствительный элемент (мембрана) – нержавеющая сталь, уплотнительная прокладка – фторопласт.
  • При нестандартном исполнении: наличие дополнительной фторопластовой мембраны (при заказе код "01", пример РМ5320С-01), защищающей основную мембрану разделителя сред.
  • Измеряемая среда на входе разделителя: от -50°С до +200°С. Если температура превышает верхнее значение - соединение осуществляется через соединительный рукав (капилляр) и (или) охладитель (отвод) CS-300; ОХ28; ОХ50; ОС-100
Маркировкаd (зависит от требований Заказчика)
РМ5320С М20×1,5
РМ5320С-G1/2 G1/2

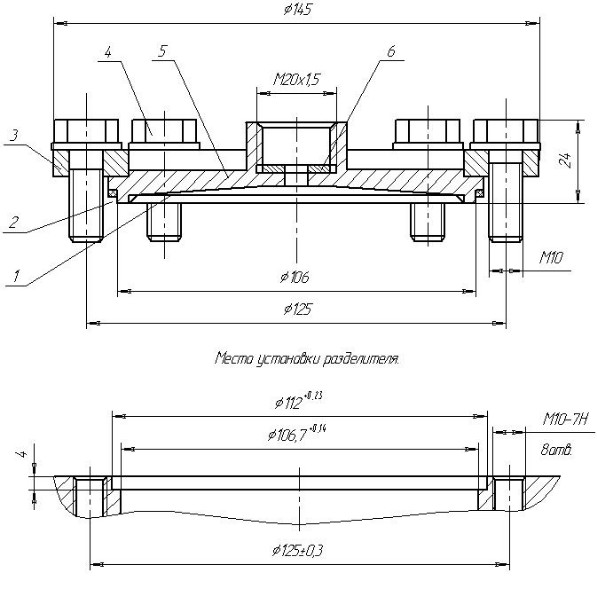

Чертежи


1 - мембрана 2 - прокладка 3 - верхний фланец 4 - болты 5 - корпус 6 - прокладка
