- Бобышки под приварку -

Бобышки предназначены для монтажа приборов (манометра, термометра, отвода) на трубопроводах и технологическом оборудовании путём её вварки в линию.

Монтаж контрольно-измерительного оборудования на трубопроводы или оборудование выполняют, используя специальные бобышки для манометров, термометров, отводов. Благодаря применению этих закладных конструктивных элементов удается обеспечить условия для простой установки необходимых приборов и их удобной замены.

Особенности

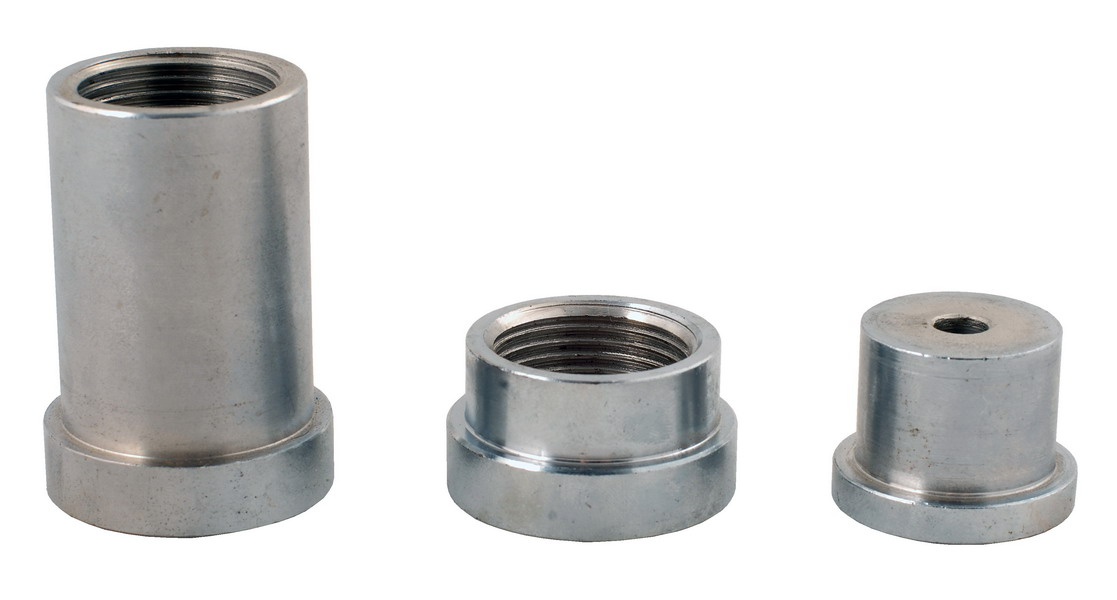

Деталь представляет собой толстостенную гильзу. На одном из ее концов подготовлена внутренняя или наружная резьба. С противоположной стороны на трубе предусмотрена заготовка для приварной установки. После монтажа изделия на трубопровод достаточно ввернуть целевые устройства в бобышку.

Как выбрать?

Для различных технических устройств важно выбирать оптимальные конструктивные детали с учетом характеристик рабочих сред и особенностей используемых контрольно-измерительных приборов. В частности, следует обратить внимание на такие параметры:

• Материал. Бобышка для термометра должна соответствовать особенностям среды. В частности, для агрессивных сред и рабочего давления до 40 МПа следует использовать изделия из нержавеющей стали. В остальных случаях оптимально использовать элементы из углеродистой стали – они рассчитаны на давление до 25 МПа.
• Диаметр. Для стандартных отводов и приборов используются бобышки с резьбой М20х1,5, М12х1,5, G1/2", 14,2мм и т.д.
• Длина. Важно, чтобы бобышка приварная для установки термометра соответствовала длине погружной части технического устройства.
• Конфигурация среза. Для различных типов присоединения используются конструктивные детали со скошенным, каноническим или прямым срезом.

Технические характеристики

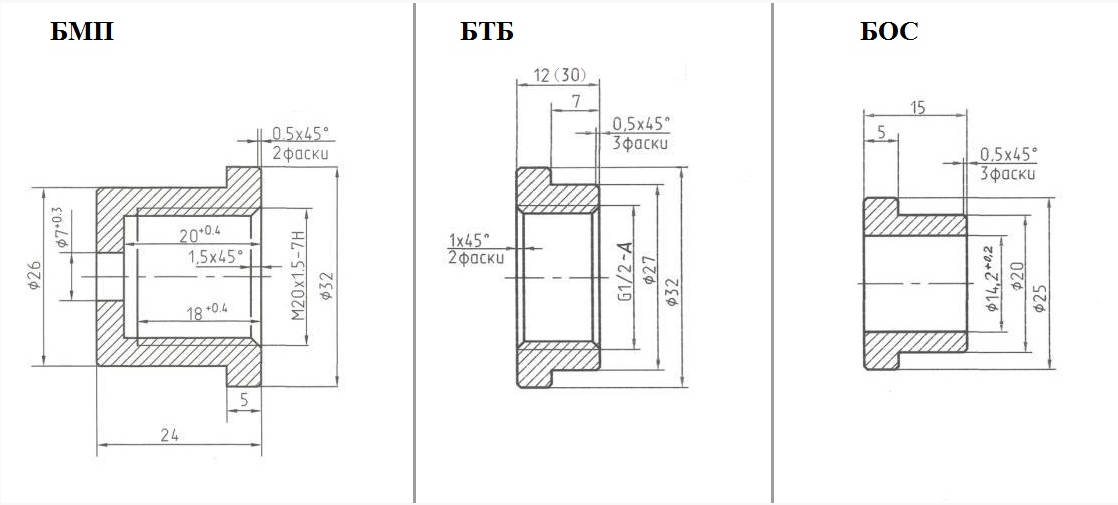

Чертежи

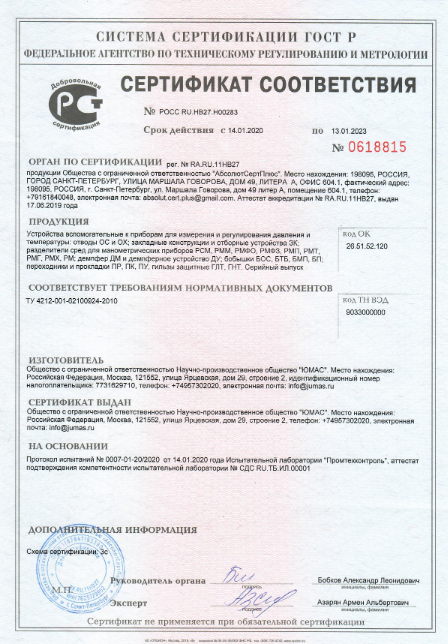

Сертификаты / Документы
