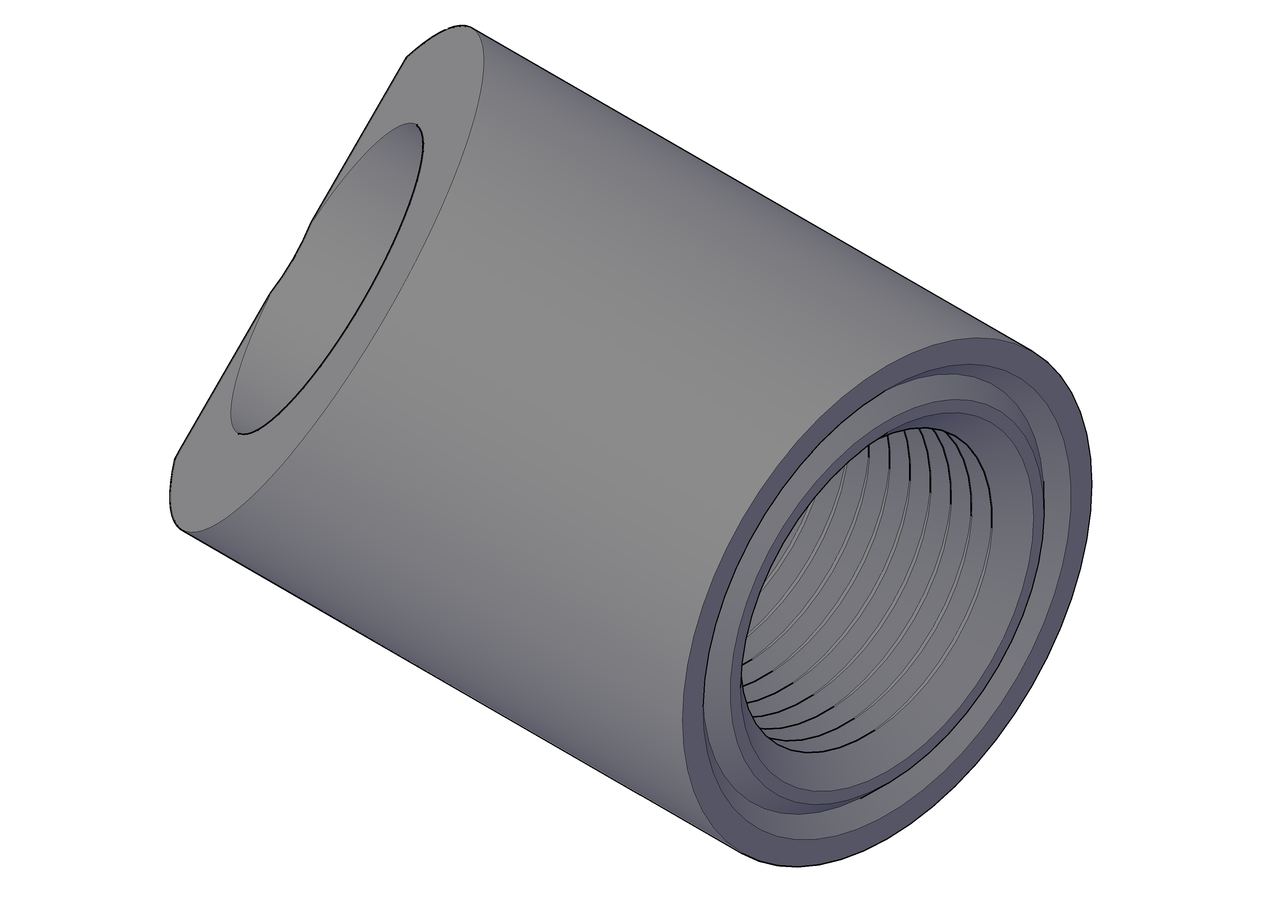

Бобышки тип БС

Предназначены для монтажа приборов (манометра, термометра, отвода) на трубопроводах и технологическом оборудовании путём её вварки в линию
Description

ТУ1462-001-25541174-2016

Назначение

Устанавливается на технологических трубопроводах, аппаратах и инженерном оборудовании для установки термодатчиков, приборов для измерения давления, уровня, качества вещества, запорной арматуры, присоединение импульсных трубопроводных линий в системах автоматизации технологических процессов.

Условные обозначения

БС-М20х1,5-100-С   ТУ1462-001-25541174-2016

Расшифровка условного обозначения бобышки БС:
БС - бобышка скошенная;
М20х1,5 - резьба;
100 - длинна;
С - марка материала

Марка материала

Н - нержавеющая сталь (12Х18Н10Т, 08Х18Н10Т, 08Х18Н10 и т.д);
М - сталь с содержанием молибдена (10Х17Н13М2Т, 15Х11МФ, 3ОХМА, 40ХМЮА, 38ХМЮА и т.д);
С - углеродная сталь (Ст20, 09Г2С и т.д.)
