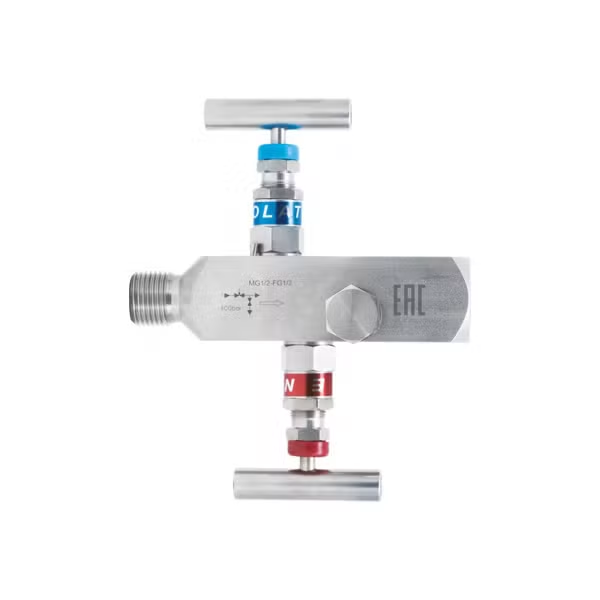

Двухвентильный игольчатый клапан SS-2R до 40 МПа
Применяется в качестве запорного или регулирующего механизма для подключения измерительных приборов к импульсным и технологическим линиям с давлением до 40 МПа
Description

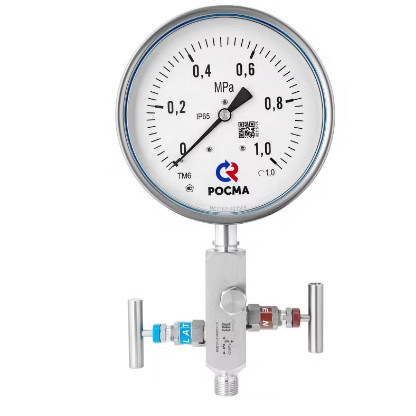

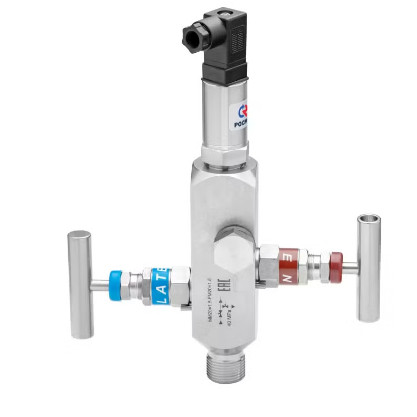

Двухвентильный игольчатый клапан SS-2R до 40 МПа применяется в качестве запорного или регулирующего механизма для подключения измерительных приборов (датчиков давления, манометров и других средств измерений) к импульсным и технологическим линиям с давлением до 40 МПа.

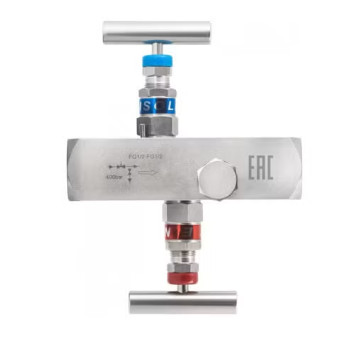

Устройство состоит из корпуса и двух управляющих вентилей с затвором игольчатого типа, которые выполнены из нержавеющей стали. Изолирующий вентиль перекрывает доступ рабочей среды к прибору. Дренажный вентиль, установленный ниже по потоку, обеспечивает дренаж остаточной среды и сброс давления в полости клапана, что необходимо в случае демонтажа прибора, или его технического обслуживания без остановки процесса на производственной магистрали.
Установленный двухвентильный клапан на магистрали отвечает требованиям техники безопасности при работе с агрессивными средами и сокращает потери рабочей среды.
Технические характеристики
Рабочее давление, МПа 40
Диапазон рабочих температур, °С −40…+240

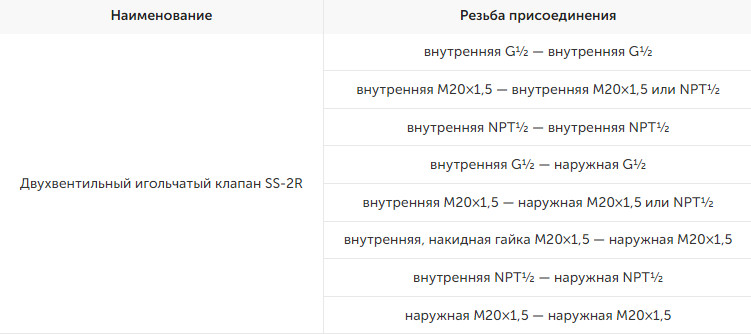

Резьба присоединения G½, M20x1,5 или NPT½
Резьба дренажного клапана G¼ или NPT¼

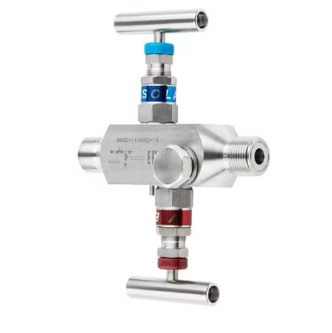

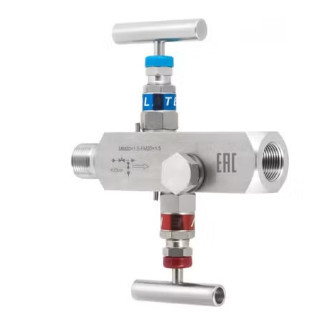

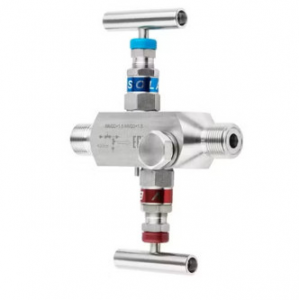

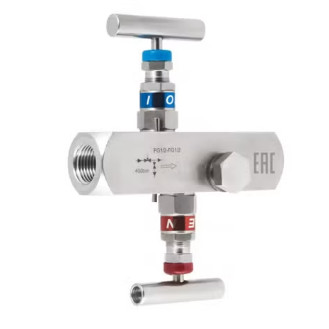

Исполнение (резьба)

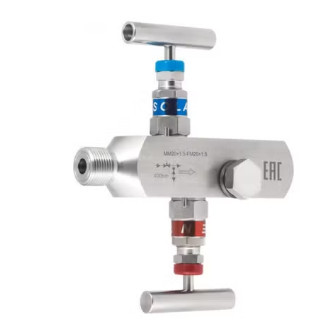

Наружная / внутренняя
Внутренняя / внутренняя

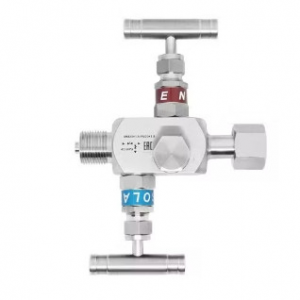

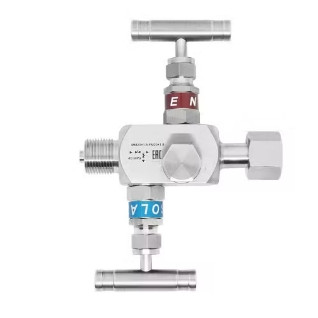

Внутренняя (накидная гайка) / наружная
Наружная / наружная
Материал корпуса
Нержавеющая сталь 08Х17Н13М2
Материал игольчатого золотника
Нержавеющая сталь 20Х17Н2
Материал сальника
Фторопласт
Тип иглы
Плавающая
Максимальный вес, кг 1,10
Техническая документация
ГОСТ 9697-87
Чертежи
