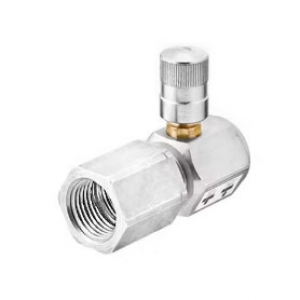

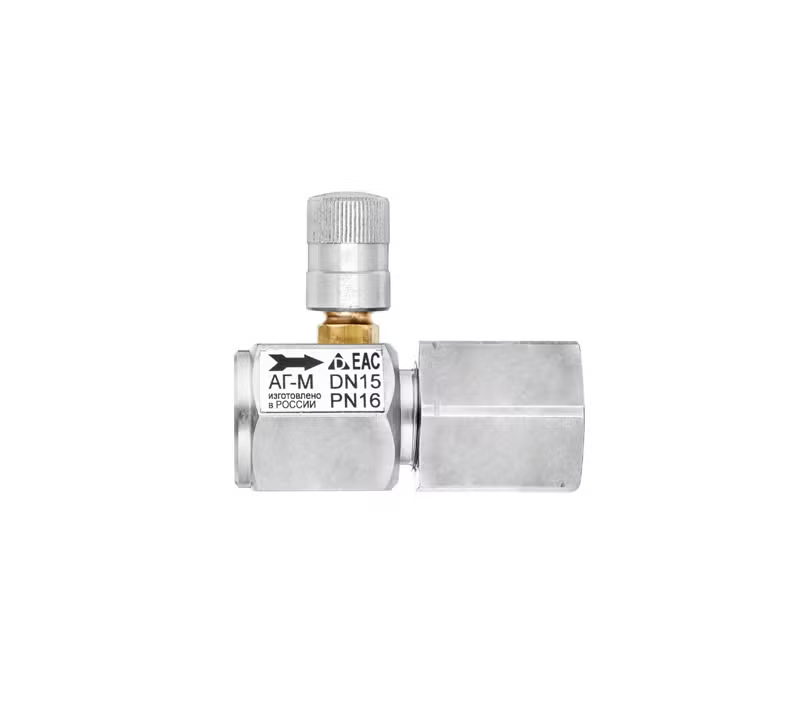

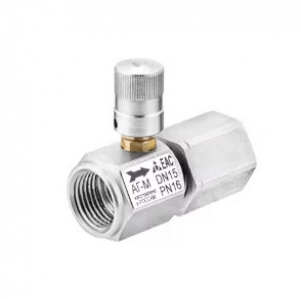

Кнопочный за­пор­ный клапан АГ-М

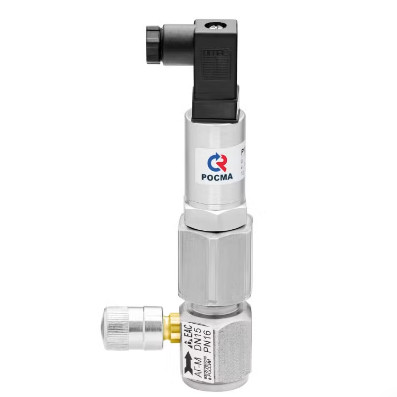

Кнопочный запорный клапан АГ-М  (аналог клапана VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ, а также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора – мембране или трубке Бурдона. Длительное нахождение мембраны под давлением ухудшает метрологические свойства прибора (снижается точность показаний).

Установленный перед прибором клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см2).

При необходимости подключения давления к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. Повернув кнопку, под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей измерительных приборов во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.

Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.

Технические характеристики

Тип

Нормально закрытый

Рабочее давление, МПа 1,6

Максимальное давление, МПа 2,4

Максимальная рабочая температура, °С 60

Резьба присоединения к процессу G½ (внутренняя)

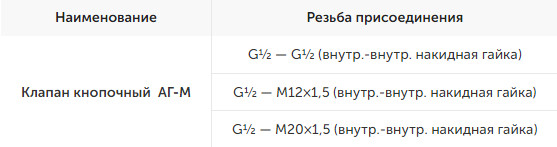

Резьба присоединения к СИ G½, M20×1,5 или M12×1,5 (внутренняя, накидная гайка)

Материал корпуса

Сталь 10

Материал втулки

Латунь

Уплотнение

Смесь резиновая НО-68-I-HTA

Максимальный вес, кг 0,26

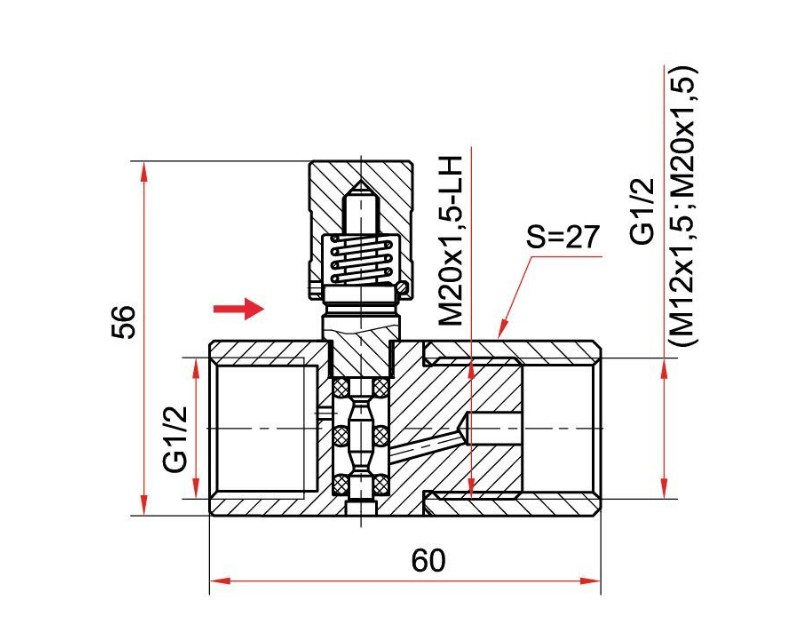

Чертежи
