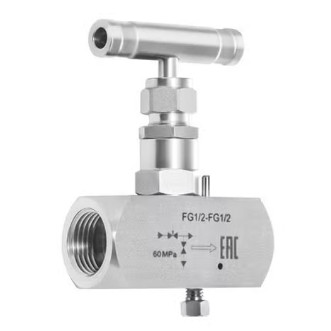

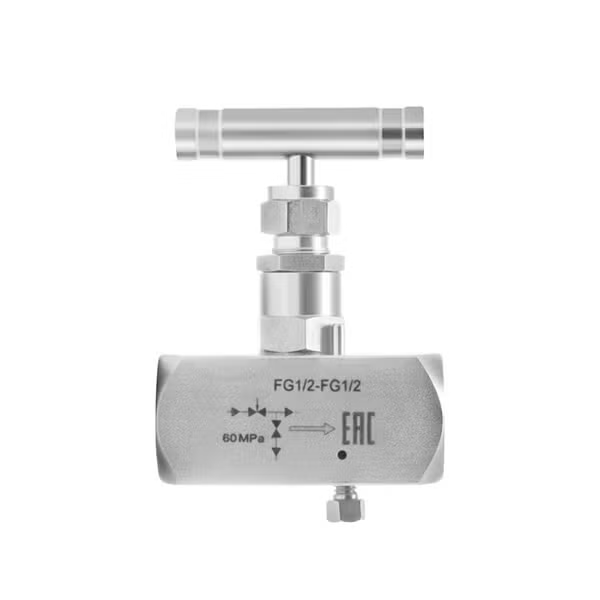

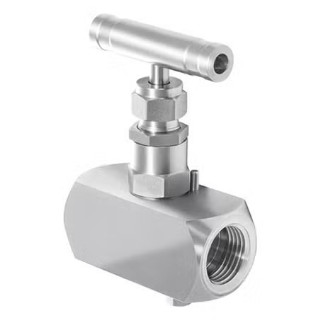

Одновентильный игольчатый клапан SS-2V4 до 60 МПа
Предназначен для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа
Description
Одновентильный игольчатый клапан SS-2V4 до 60 МПа - это запорное устройство, которое служит для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа.
При быстром открытии / закрытии запорного элемента возникает резкое повышение давления и эффект гидравлического удара. Которые в свою очередь могут вызвать повреждения измерительного прибора. Функция ступенчатой регулировки потока теплоносителя клапаном (закрыт, частично открыт и полностью открыт) позволяет этого избежать.
Также при наличии клапана становится возможным производить установку и замену приборов измерения давления (манометров, датчиков и реле давления) без остановки работы системы и сброса давления на производственной магистрали. Винт для сброса остаточного давления в корпусе клапана позволяет безопасно демонтировать прибор.
Отличительной особенностью клапана является конструкция его штока, состоящая из двух частей – верхнего и нижнего стержня. Резьба верхнего стержня штока закалена специальным образом и его поверхность обработана закалкой прокаткой, а смазка полностью изолирована от рабочей среды. В нижней части штока отсутствует вращение, что уменьшает трение движения и истирание между седлом и концом штока. Такое устройство клапана увеличивает срок его службы и позволяет выдерживать большие давления, чем игольчатые клапаны с максимальным давлением 40 МПа.
Клапан изготовлен из коррозионностойкого материала, нержавеющей стали, что позволяет использовать устройство при работе с агрессивными жидкими и газообразными средами.
Технические характеристики
Рабочее давление, МПа 60
Диапазон рабочих температур, °C −40…+240

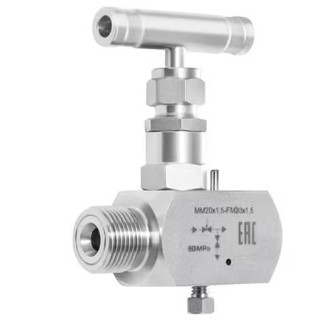

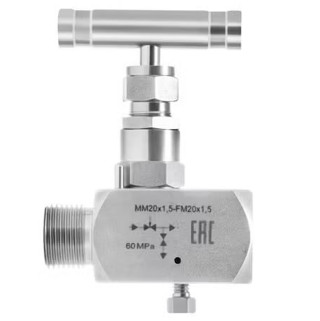

Резьба присоединения G½ или M20×1,5
Резьба дренажного клапана М6x1

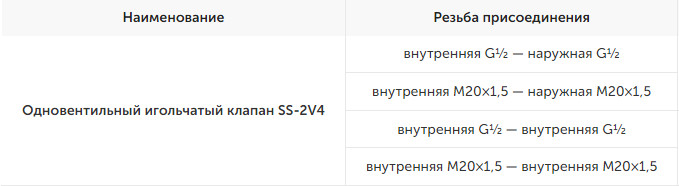

Исполнение (резьба)
Наружная / внутренняя
Внутренняя / внутренняя
Материал корпуса
Нержавеющая сталь 08Х17Н13М2
Материал игольчатого золотника
Нержавеющая сталь 20Х17Н2
Материал сальника
Фторопласт
Тип иглы
Плавающая
Максимальный вес, кг 0,42
Техническая документация
ГОСТ 9697-87

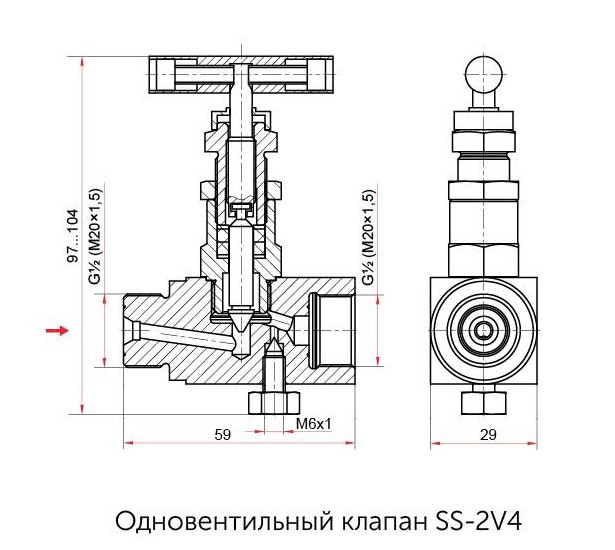

Чертежи
