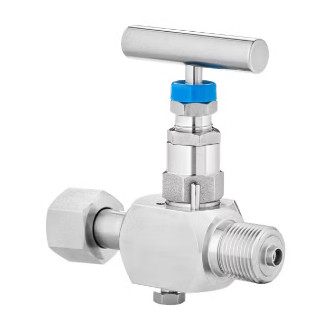

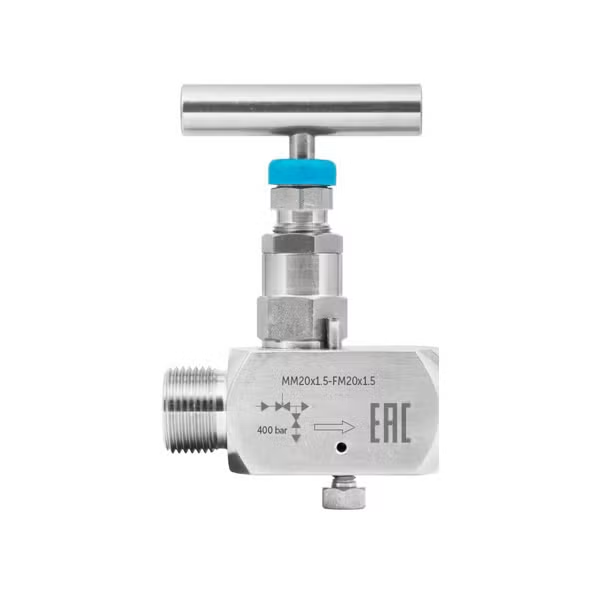

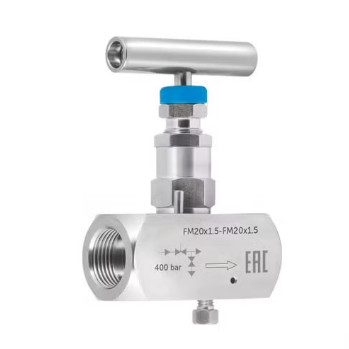

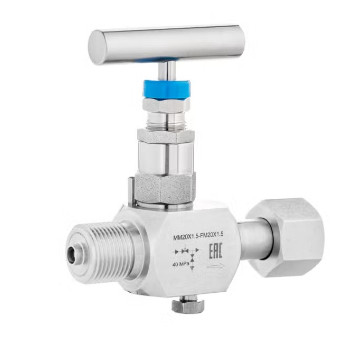

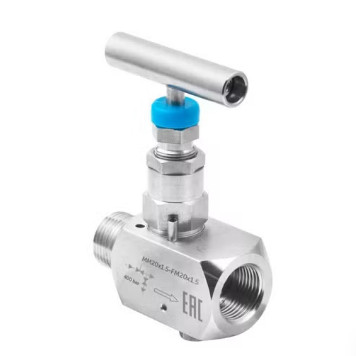

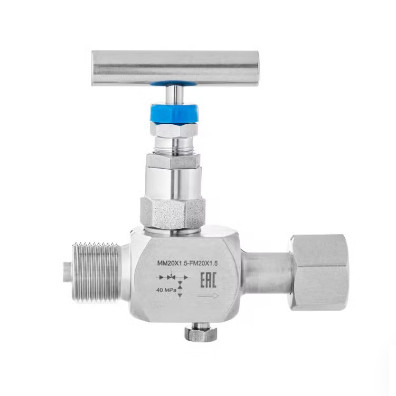

Одновентильный игольчатый клапан SS-V4 до 40 МПа
Предназначен для плавного частичного или полного перекрытия потока рабочей среды с максимальным рабочим давлением до 40 МПа
Description
Одновентильный игольчатый клапан SS-V4 до 40 МПа - это запорное устройство, которое предназначено для плавного частичного или полного перекрытия потока рабочей среды с максимальным рабочим давлением до 40 МПа.
Клапан позволяет осуществлять монтаж манометров, датчиков и реле давления, а также других приборов КИПиА без остановки технологического процесса и сброса давления на различных трубопроводных и производственных линиях.
При этом наличие винта для сброса давления в корпусе клапана обеспечивает надежную защиту прибора при его замене. Фторопластовый сальник служит гарантией плотной фиксации штока и перекрытия проходного сечения канала в корпусе клапана.
Материал изготовления клапана и игольчатого золотника – нержавеющая сталь, поэтому устройство может использоваться при работе с агрессивными жидкими и газообразными средами.
Технические характеристики
Рабочее давление, МПа 40
Диапазон рабочих температур, °С −40…+240
Резьба присоединения G½, M20×1,5 или NPT½
Резьба дренажного клапана M6x1

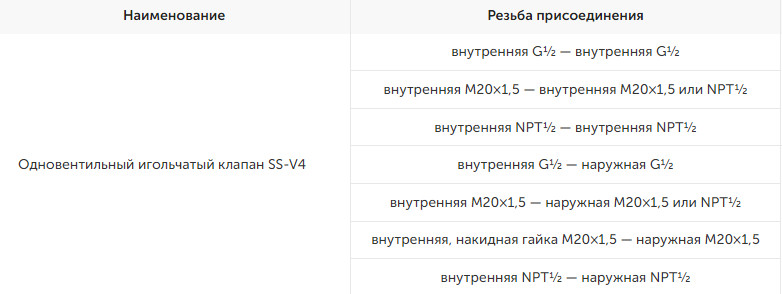

Исполнение (резьба)
Наружная / внутренняя
Внутренняя / внутренняя
Внутренняя (накидная гайка) / наружная
Материал корпуса
Нержавеющая сталь 08Х17Н13М2
Материал игольчатого золотника
Нержавеющая сталь 20Х17Н2
Материал сальника
Фторопласт
Тип иглы
Плавающая
Максимальный вес, кг 0,58
Техническая документация
ГОСТ 9697-87

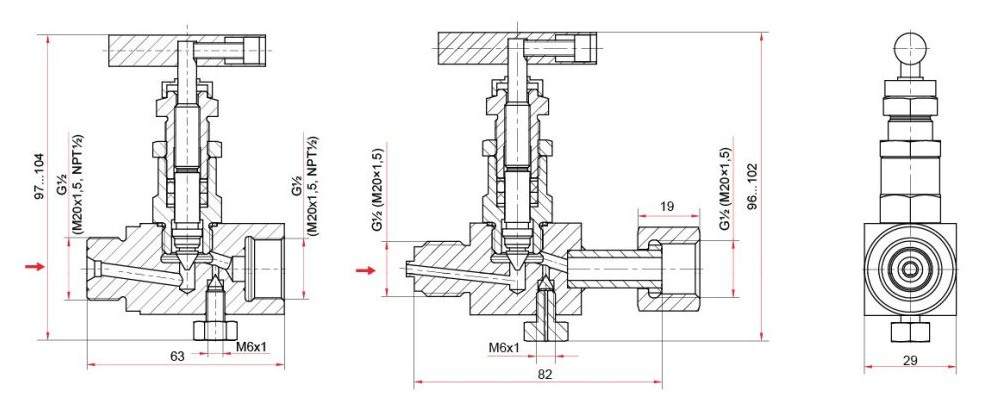

Чертежи
