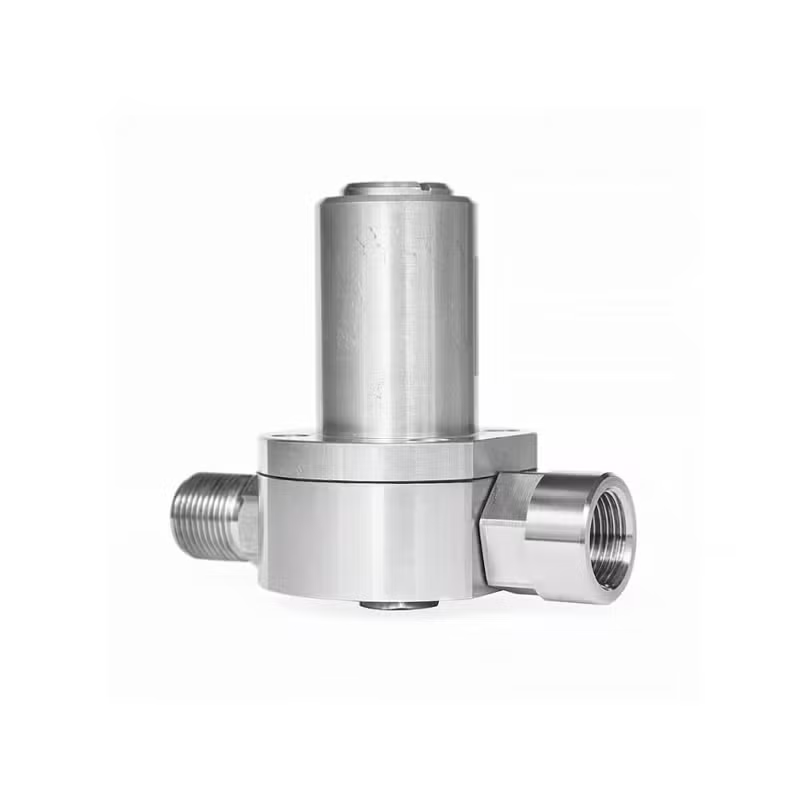

Предохранительный клапан ПК-Н
Предназначен для автоматической защиты от перегрузок и последующего выхода из строя напоромеров
Description
Предохранительные клапаны ПК-Н предназначены для автоматической защиты от перегрузок и последующего выхода из строя напоромеров (манометров КМ).
Область применения: в газовых системах автоматического контроля и регулирования технологических процессов в различных отраслях промышленности.
Технические характеристики
Рабочая среда
Воздух, природный газ по ГОСТ 5542-87, другие газы, неагрессивные по отношению к примененным конструкционным материалам
Перечень примененных конструкционных материалов
Нержавеющая или углеродистая сталь, алюминиевые и медные сплавы, фторопласт, силикон, резина и т.п.
Давление срабатывания ПК-Н в зависимости от пределов измерения прибора
| Диапазон настройки срабатывания, кПа | Предел измерения прибора, кПа |
|---|---|
| 4,0-6,0 | 4,0 |
| 6,0-10,0 | 6,0 |
| 10,0-16,0 | 10,0 |
| 16,0-25,0 | 16,0 |
| 25,0-40,0 | 25,0 |
| 40,0-60,0 | 40,0 |
Температура рабочей cреды, °С -30…+60
Резьба присоединения G¼ / G½ / M12×1,5 / M20×1,5
Исполнение (резьба)
Внутренняя / наружная
Максимальный вес, кг 0,4
Гистерезис, %
Не более 5
Средний срок службы, лет 10
