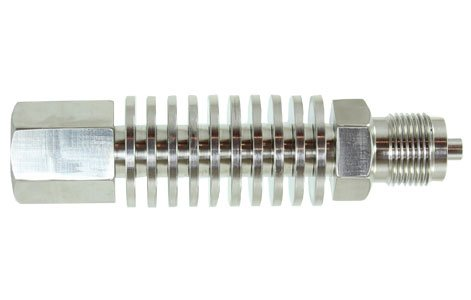

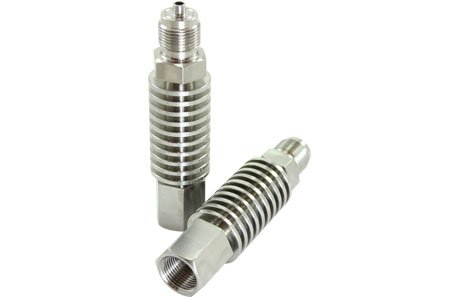

Охладитель ОХ
Предназначен для обеспечение корректной работы измерительных приборов в системах с высокой температурой рабочих сред
Description
Описание

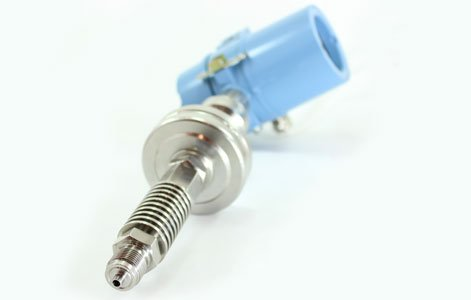

Температура среды понижается до приемлемого уровня за счет циркуляции воздуха и отвода тепла. Устанавливаются на трубопроводы у мест отбора давления.
- Защита измерительных приборов от воздействия высокотемпературных рабочих сред до 350 °С.
- Рабочее давление до 40 МПа.
- Компактная конструкция.
- Присоединительные резьбы:
- к прибору: М20×1,5; G1/2;
- к процессу: М20×1,5; G1/2.
- По спецзаказу возможно изготовление с другими присоединительными резьбами.
ТУ 4212-012-59541470-2015.
Технические характеристики
| Наименование | Значение |
|---|---|
| Наружный диаметр ребер охладителя, мм: ОХ100-30 ОХ100-50 |
30 50 |
| Максимальная температура на входе в охладитель, °С ОХ100-30 ОХ100-50 |
280 350 |
| Температура на выходе из охладителя, °С | 50 |
| Номинальное давление, МПа | 40 |
| Материал | Сталь 12Х18Н10Т* |
* Возможно изготовление из других материалов по согласованию.

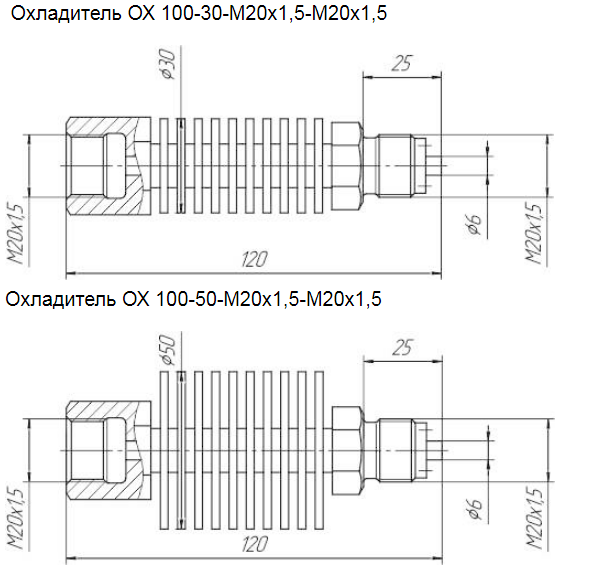

Габаритные размеры
Присоединительные размеры
| Наименование | Значение |
|---|---|
| Внутренняя резьба D для подсоединения прибора | М20×1,5; G1/2* |
| Наружная резьба М для подсоединения к магистрали |
М20×1,5; G1/2* |
|
* - по спецзаказу возможно изготовление с другими присоединительными резьбами. |
|
Обозначение при заказе
| ОХ100 | 30 | М20х1,5 | G1/2 |
|---|---|---|---|
| 1 | 2 | 3 | 4 |
- Модель охладителя.
- Исполнение по диаметру.
- Внутренняя резьба D для присоединения прибора*:
- - М20×1,5;
- - G1/2.
- Наружная резьба М для подсоединения к магистрали*:
- - М20×1,5;
- - G1/2.
* - по спецзаказу возможно изготовление с другими присоединительными резьбами.
