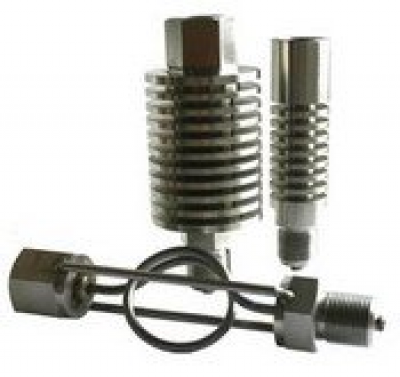

- Отводы-охладители -
Предназначены для охлаждения измеряемой среды
Description
ТУ 4212-001-62100924-2010
ТУ 4212-001-62100924-2010
Отводы-охладители предназначены для охлаждения измеряемой среды, контактирующей с измерительным элементом манометров и датчиков давления.
Технические характеристики
| Диапазон рабочего давления | 40,0 МПа |
| Материал | сталь нержавеющая 03Х17Н13М2 (316L) |
| Присоединительная резьба к прибору |
муфта: М20х1,5 (стандартно), G1/2 (опция) |
| Присоединительная резьба к магистрали |
цапфа: М20х1,5 (стандартно), G1/2 (опция) |
| Масса | ОС100/ОХ28 - 0,31 кг ОС100/ОХ4 - 0,23 кг ОС100/ОХ50 - 0,81 кг |

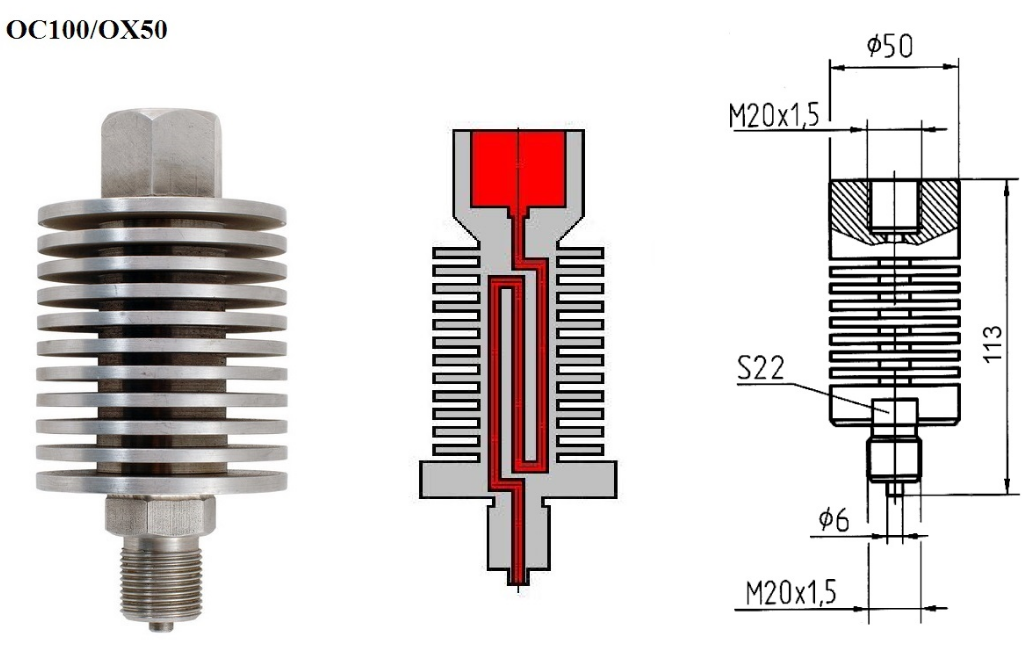

Чертежи
Пример заказа
Отвод (ОС100), охладитель (ОХ), наружным диаметром корпуса 50мм (50), с резьбой для подсоединения к прибору М20х1,5 (М20х1,5), резьбой для подсоединения к магистрали М20х1,5 (М20х1,5):
Отвод ОС100/ОХ50-М20х1,5/М20х1,5
