ТУ 4212-001-62100924-2010
Назначение
Отводы сифонные предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов, а также для их присоединения к технологическому оборудованию

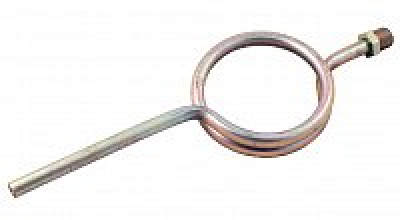

Отводы сифонные
Description
| Диапазон рабочего давления, МПа | сталь углеродистая (Ст20) - до 34,0 сталь нержавеющая (12Х18Н10Т) - 40,0 |
| Диапазон рабочих температур, С | сталь углеродистая (Ст20) - (-40... +200) сталь нержавеющая (12Х18Н10Т) - (-100... +450) |
| Материал | сталь углеродистая Ст20 или нержавеющая 12Х18Н10Т |
| Размер, диаметр трубы х толщину,мм | сталь углеродистая - 14х1,5 сталь нержавеющая - 14х2 |
| Присоединительная резьба к прибору | накидная гайка (вращающаяся) - внутренняя М20х1,5 или G1/2 приваренная цапфа (невращающаяся) - наружная М20х1,5 или G1/2 |
| Присоединение к магистрали | под сварку - стандарт резьбовое - опция |
| Масса, кг | ОС56в (н) - 0,34 ОС100в (н)-01 - 0,51 ОС100в (н)-02 - 0,56 ОС100в (н)-03 - 0,27 ОС100в (н)-04 - 0,37 ОС100в (н)-05 - 0,11 |

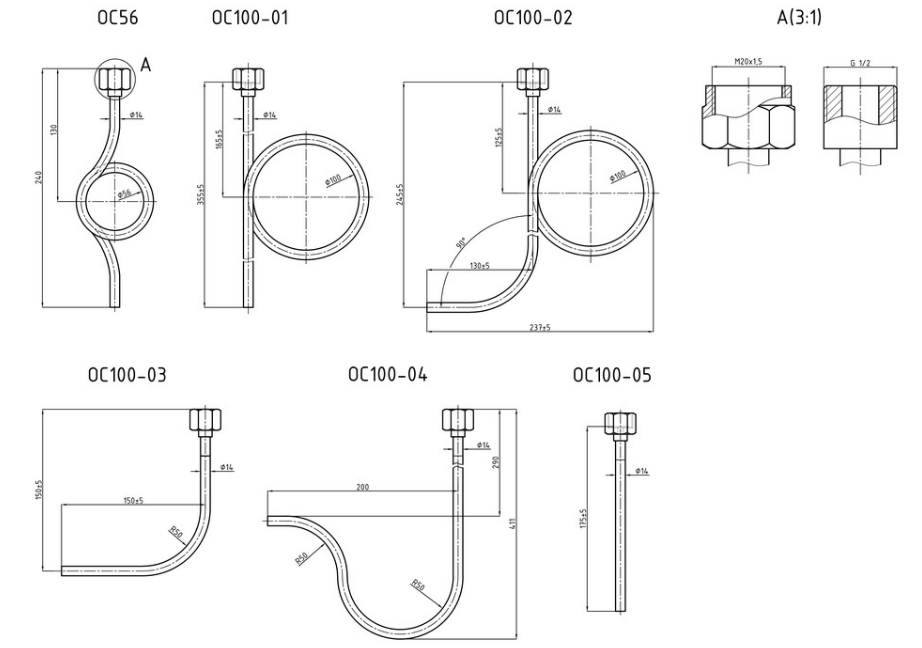

Чертежи
Примеры заказа
Отвод сифонный (ОС) внутренним диаметром изгиба 100мм (100), с внутренней резьбой (в) М20х1,5 (М20х1,5), исполнения 02 (02), из углеродистой стали:
Отвод ОС100в-02-М20х1,5
Отвод сифонный (ОС) внутренним диаметром изгиба 100мм (100), с наружной резьбой (н) G1/2 (G1/2), исполнения 01 (01), из нержавеющей стали (Н):
Отвод ОС100н-01-G1/2-Н
