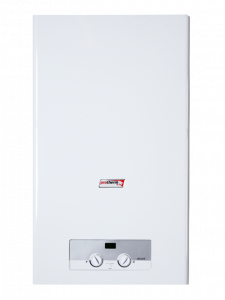

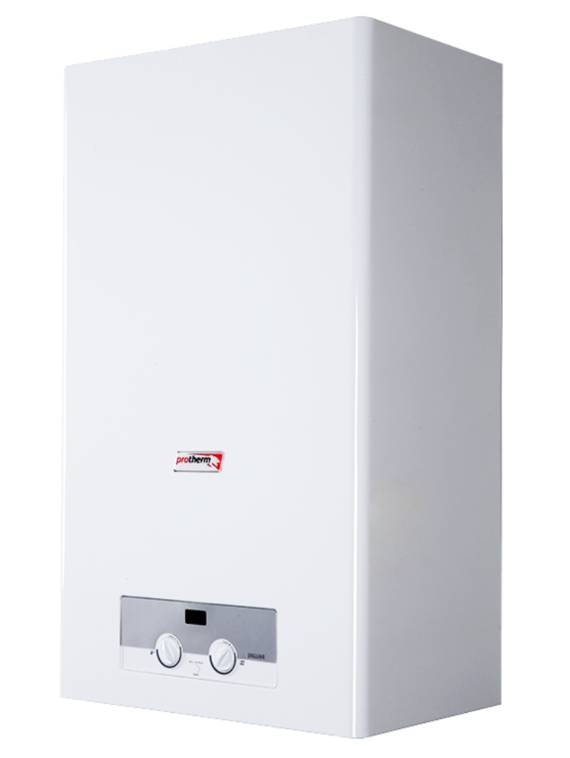

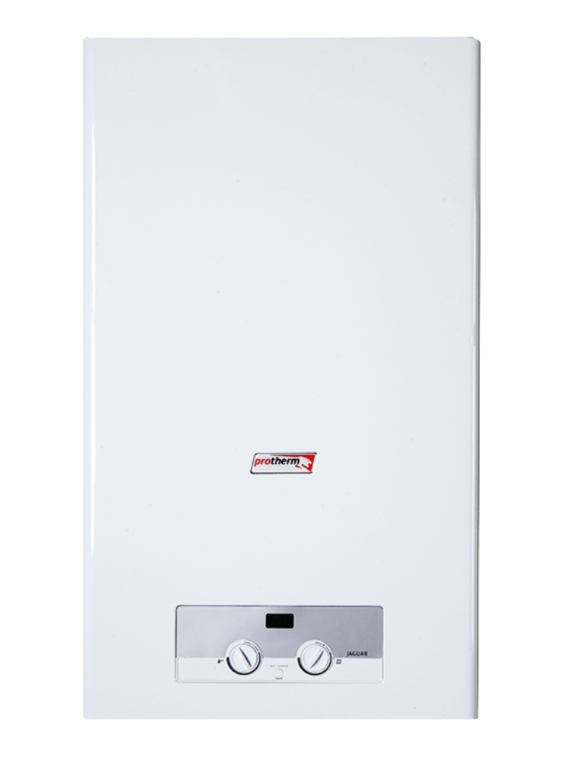

Ягуар (Jaguar)
- Самый доступный газовый котел в линейке Protherm!
- Мощность 11 и 24 кВт
- 10,7 литров горячей воды в минуту
- Автоматическая модуляция пламени горелки
- Независимое регулирование тепловых нагрузок контуров системы отопления и ГВС
Описание и применение
Трендом в сфере ЖКХ является отказ от централизованного отопления и переход на отопление индивидуальное. Причины этого кроятся не только в объеме бюджетных средств, необходимых на поддержание теплосетей в стране, но и в желании россиян устанавливать погоду в доме вне зависимости от времени года — исходя из своих потребностей и пожеланий. Для котлов, используемых в поквартирном отоплении очень важно сочетание доступной цены и хорошего качества. Для систем поквартирного отопления и водоснабжения мы предлагаем газовые настенные двухконтурные котлы серии Ягуар.
Котлы Ягуар оснащены коаксиальной системой отходящих газов.
Управление работой газового котла осуществляется с помощью встроенного микропроцессора, осуществляющего автоматическую диагностику и модуляцию горения пламени.
Котлы разработаны немецкими инженерами и максимально адаптированы к эксплуатации в России.
Не требовательны к качеству воды и устойчиво работают при минимальном давлении газа. Медный теплообменник позволяет котлу долго служить своим хоязевам, а многочисленные датчики безопасности обеспечивают стабильную и бесперебойную работу.
Котлы Protherm Ягуар производятся в Европе из лучших материалов с использованием инновационных технологий.
Технические характеристики
JAGUAR 11 JTV | JAGUAR 24 JTV | |
---|---|---|
Общая информация | ||
Артикул | 0010018581 | 0010018582 |
Тип котла | ||
Газовый | Да | Да |
Электрический | - | - |
Одноконтурный | - | - |
Двухконтурный | Да | Да |
Настенный | Да | Да |
Напольный | - | - |
Технические характеристики | ||
Контур отопления | ||
Открытая | - | - |
Закрытая | Да | Да |
Номинальная тепловая мощность (отопление) мин.кВт | 10,5 | 10,5 |
Номинальная тепловая мощность (отопление) макс. кВт | 12,0 | 25,3 |
Потребляемая мощность, кВт | 9,2-11,0 | 9,2-25,3 |
КПД, % | 90,2 | 90,2 |
Диапазон результативной температуры контура отопления 0С | 30-85 | 30-85 |
Рабочее давление, Атм | 0,8-3,0 | 0,8-3,0 |
Расширительный бак (отопление), л | 7,0 | 7,0 |
Контур ГВС | ||
Теплообменник | Пластинчатый | Пластинчатый |
Потребляемая мощность в режиме ГВС | 9,2-23,5 | 9,2-23,5 |
Диапазон результативной температуры контура ГВС 0С | 30-64 | 30-64 |
Производительность горячей воды Δt = 30°С л/мин | 10,7 | 10,7 |
Рабочее давление в контуре ГВС Атм | 0,25-8,0 | 0,25-8,0 |
Контур подачи газа | ||
Давление природного газа, мм.вод.ст. | 130-200 | 130-200 |
Давление сжиженного газа, мм.вод.ст. (G30) | 300 | 300 |
Давление сжиженного газа, мм.вод.ст. (G31) | 370 | 370 |
Расход природного газа ГВС/отопление, м3/час | 2,73/1,39 | 2,73/2,73 |
Расход сжиженного газа ГВС/отопление, кг/час | 1,02/0,55 | 1,02/1,02 |
Управление | ||
Панель управления | ||
Жидкокристаллический дисплей | Да | Да |
Индикация температуры | Да | Да |
Индикация неисправностей | Да | Да |
Терморегуляторы | ||
Exabasic | Да | Да |
Exacontrol | Да | Да |
Thermolink B | - | - |
Thermolink P | - | - |
Thermolink S | Да | Да |
Режимы отопления | ||
Температурный, 30 - 85С | Да | Да |
Теплый пол, 30 - 55С | Да | Да |
Система контроля | ||
Датчик тяги | - | - |
Дифференциал дымохода | Да | Да |
Контроль пламени | Да | Да |
Датчик низкого давления теплоносителя | Да | Да |
Предохранительный клапан | Да | Да |
Защита от замерзания | Да | Да |
Защита насоса от заклинивания | Да | Да |
Электрическое подключение | ||
Напряжение / Частота, В/Гц | 230/50 | 230/50 |
Потребление, кВт | 0,098 | 0,098 |
Класс защиты | IPX4D | IPX4D |
Присоединительные диаметры | ||
Дымоход, мм | 60/100 (80/80)* | 60/100 (80/80)* |
Газопровод | 3/4'' | 3/4'' |
Контур отопления | 3/4'' | 3/4'' |
Контур ГВС | 1/2'' | 1/2'' |
Габариты | ||
Высота х глубина х ширина | 700 х 280 х 410 | 700 х 280 х 410 |
Вес кг | 29,5 | 29,5 |
Техническое описание
- Газовый конвекционный котел
- Мощность 11 и 24 кВт
- Двухконтурный
- КПД 90.2 %
- Закрытая камера сгорания
- Настенное крепление
- Встроенный циркуляционный насос
- Встроенный расширительный бак
- Подключение к сети 220 В
- Теплообменник ГВС - нержавеющая сталь
- Медный теплообменник отопительного контура
- Коаксиальный дымоход
- Микропроцессорное управление, самодиагностика
- Плавное управление пламенем
- Спроектирован для России, собран в Европе
