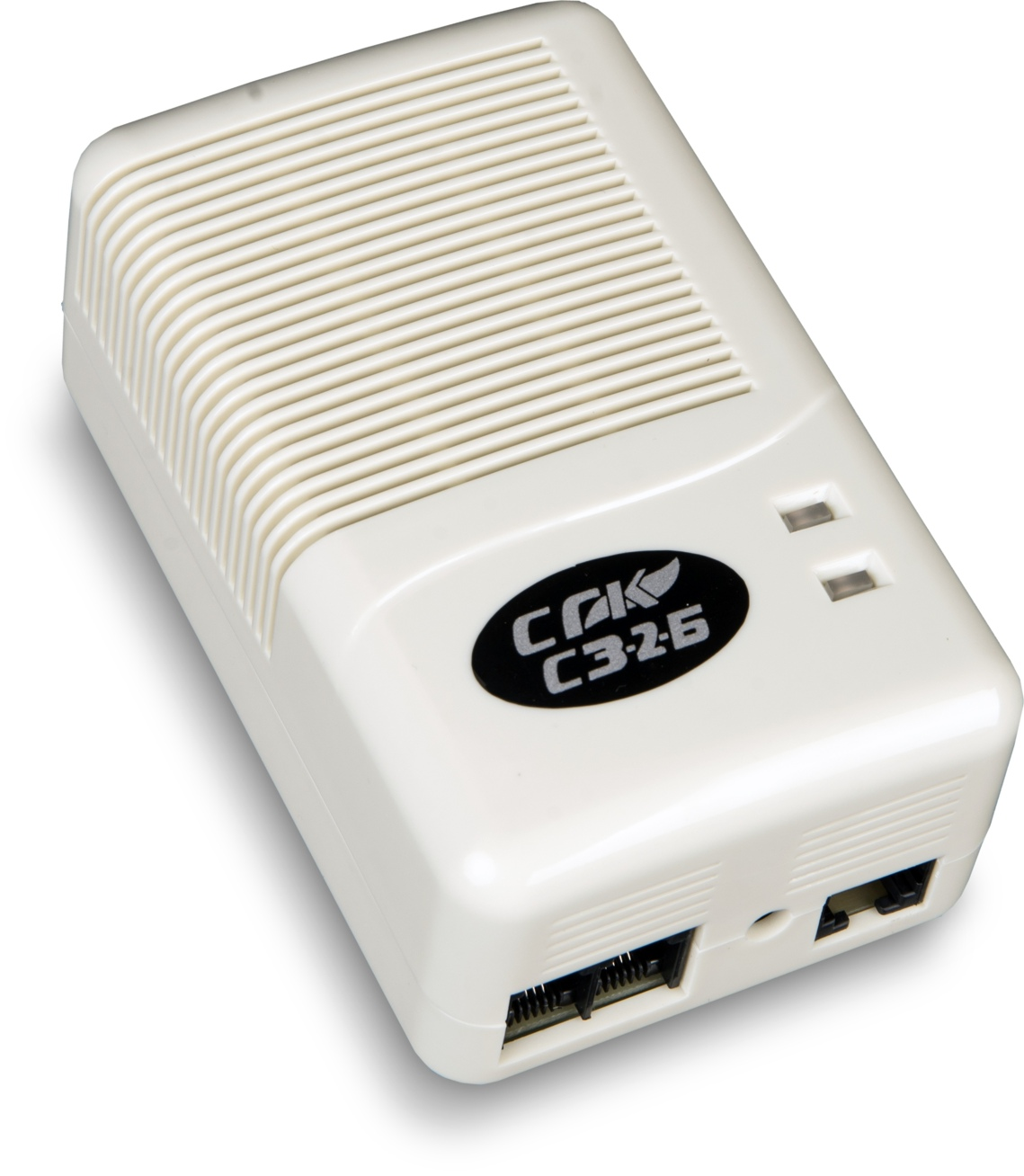

- СГК-СЗ-2-Б -
Сигнализатор загазованности оксидом углерода бытовой
Description
Описание
Сигнализаторы загазованности СГК-СЗ-2-Б предназначены для: непрерывного автоматического контроля и оповещения об опасных концентрациях оксида углелода (угарный газ, CO) в атмосфере помещений потребителей газа (в местах установки газовых плит, котлов, водонагревателей), управления средствами защиты (запорный клапан типа КЗГЭМ), выдачи светового и звукового сигнала в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням ПОРОГ 1, ПОРОГ 2;, выдачи сигналов состояния на пульт контрольный ПК-3-Б.
Сигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия. Способ отбора пробы – диффузный. Сигнализаторы имеет общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений.
Отличие СГК-СЗ-2-Б (бытовая версия) от СЗ-2
- Напряжение питания постоянного тока 5 В от внешнего источника (входит в комплект поставки).
- Предназначен только для работы в составе бытовых систем автономного контроля загазованности серии СГК-Б.
- При поставке в комплекте системы автономного котроля загазованности СГК-2-Б, у сигнализатора СГК-СЗ-2-Б отсуствует подсистема управления клапаном (вариант исполнения "ведомый").
Описание и принцип работы
СГК-СЗ-2-Б может работать как самостоятельно (в режиме извещателя), так и совместно с внешним исполнительным устройством. В качестве внешнего исполнительного устройства могут использоваться клапаны КЗГЭМ или КЗГЭМ-Б (в составе системы автономного контроля загазованности СГК-1-СН-Б).
Сигнализатор СГК-СЗ-2-Б только в исполнении "ведомый" может объединяться с сигнализатором загазованности природным газом СГК-СЗ-1-Б и пультом контрольным ПК-3-Б в систему автономного контроля загазованности СГК-2-Б.
Сигнализатор СГК-СЗ-2-Б только в исполнении "ведомый" может объединяться с сигнализатором загазованности природным газом СГК-СЗ-1-Б и пультом контрольным ПК-3-Б в систему автономного контроля загазованности СГК-2-Б.
СГК-СЗ-2-Б изготавливается в климатическом исполнении УХЛ 4.2
Условия эксплуатации
Температура окружающей среды от 0ºС до 35ºС
Относительная влажность при температуре 25°С не более 80 %
Атмосферное давление от 630 до 800 мм рт. ст.
Технические характеристики
|
Наименование параметра или характеристики
|
Значение
|
|
Напряжение питания, В
|
5±4%
|
|
Потребляемая мощность, Вт, не более
|
2 |
|
Время прогрева сигнализатора, мин, не более
|
3 |
|
Время срабатывания сигнализатора, с, не более
|
180 |
|
Концентрация газа, вызывающая срабатывание СЗ-2-Б, мг/м3:
– ПОРОГ 1
- ПОРОГ 2
|
20±5
100±25
|
|
Уровень звукового давления по оси звукового излучателя на расстоянии 1 м, дБ не менее
|
70 |
|
Степень защиты оболочки по ГОСТ 14254-96
|
IP 20 |
|
Срок службы, лет, не менее
|
10 |
|
Средняя наработка на отказ, ч, не менее
|
20000 |
|
Габаритные размеры, мм, не более
|
120х75х50 |
|
Масса, кг, не более
|
0,2 |
