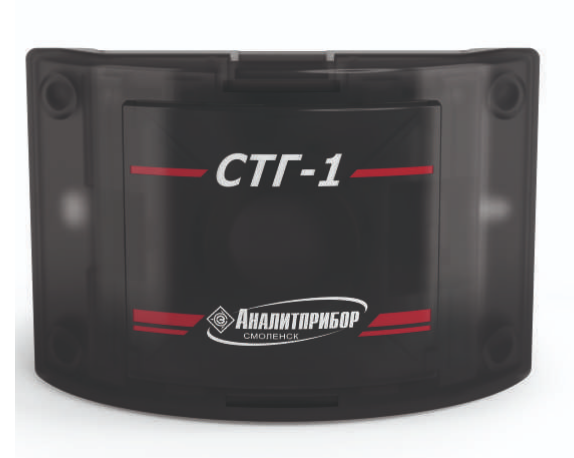

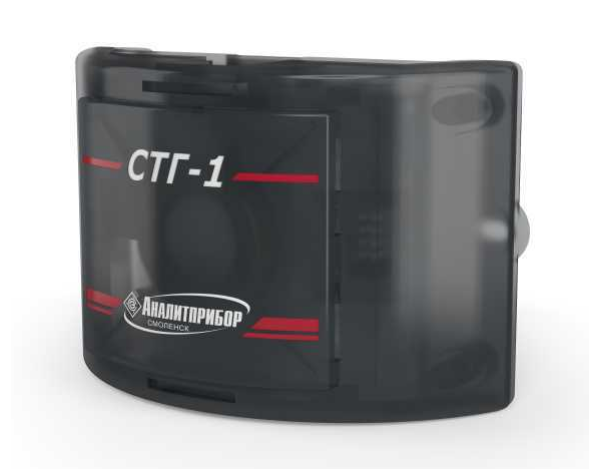

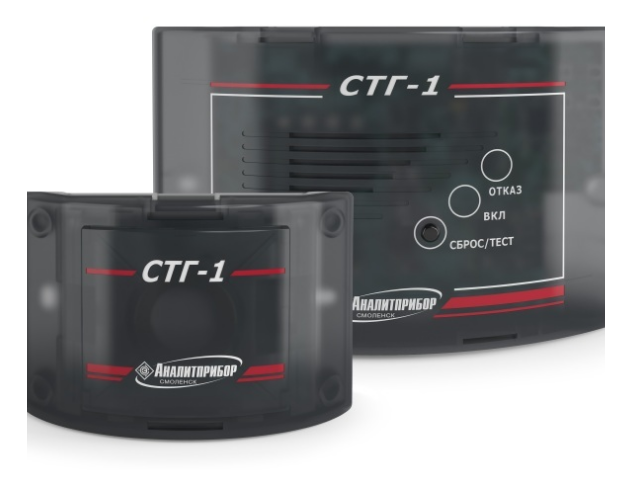

Сигнализатор СТГ-1
Сигнализатор токсичных и горючих газов
Description
Описание
Сигнализатор токсичных и горючих газов СТГ-1 предназначен для для одновременного контроля за ПДК рабочей зоны по оксиду углерода (СО) и довзрывоопасными концентрациями природного газа (метан) или сжиженного газа (пропан-бутановая смесь) в воздухе.
Тип сигнализатора- стационарный
Способ забора пробы - диффузионный
Принцип работы - электрохимический (по каналу оксида углерода)/термохимический (по каналу горючих газов)
Область применения
- установка в помещениях котельных различной мощности, работающих на сжиженном и природном газах
- установка в невзрывоопасных зонах различных производственных, административных и жилых помещений
Отличительные особенности
- уменьшено количество модификаций приборов с сохранением функциональных возможностей, выпускается две модификации СТГ-1-1 (один датчик горючих газов), СТГ-1-2 (два датчика горючих газов)
- наличие внешнего входа «авария», что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации
- возможность самостоятельной установки режимов работы после включения прибора - автоматический переход в рабочий режим с открытием сетевого клапана - "о" или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки "сброс" - "в"
- наличие кнопки «тест», позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей
- подключение с помощью клеммных соединений
- автокалибровка нуля при включении или раз в 14 дней
Технические характеристики
| Характеристики | Значения | Примечание |
|
Количество датчиков: по горючему газу (выносные), по оксиду углерода (СО) (встроенный) |
1 / 2 |
СТГ1-1 / СТГ1-2 постоянный |
| Стандартная установка порогов: % НКПР (по метану), по оксиду углерода (СО), мг/м3: 1-й порог 2-й порог |
10±5 или 20±5 20±5 100±25 |
устанавливается потребителем по каналу горючих газов |
|
Срабатывание “сухих” контактов реле при достижении пороговых концентраций: |
|
|
|
Температура окружающей среды, °С |
-10 ÷ +50 |
|
|
Защита корпуса сигнализатора |
IP30 |
|
|
Длина кабеля связи между сигнализатором и датчиком по горючему газу, м |
до 200 |
сечение жилы 0,75 мм |
| Габаритные размеры, мм, не более - для блока датчика - для блока контроля и сигнализации |
110х50х70 195х60х120 |
масса, кг, не более 0,5 1 |
