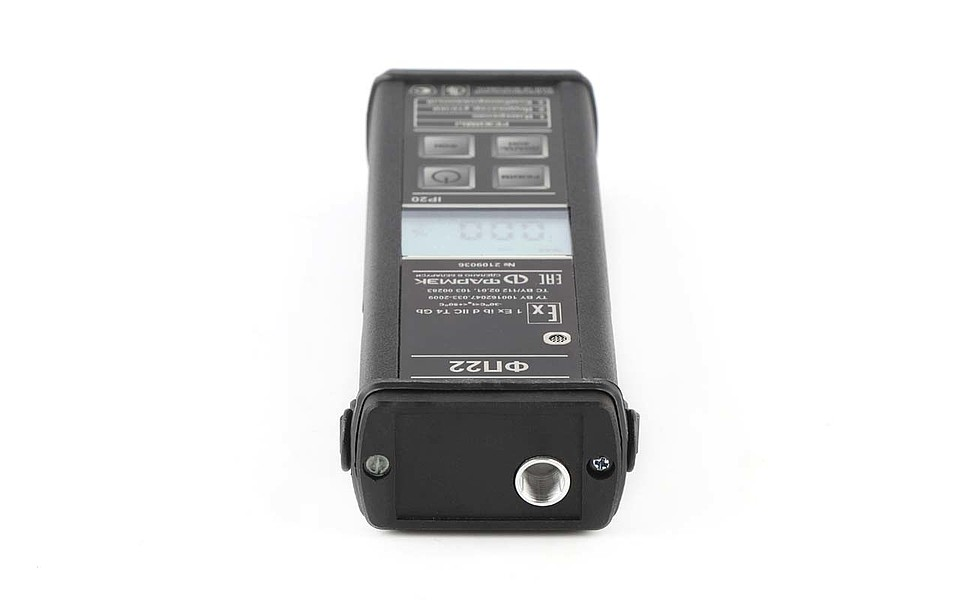

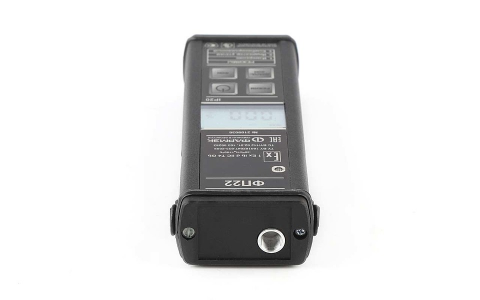

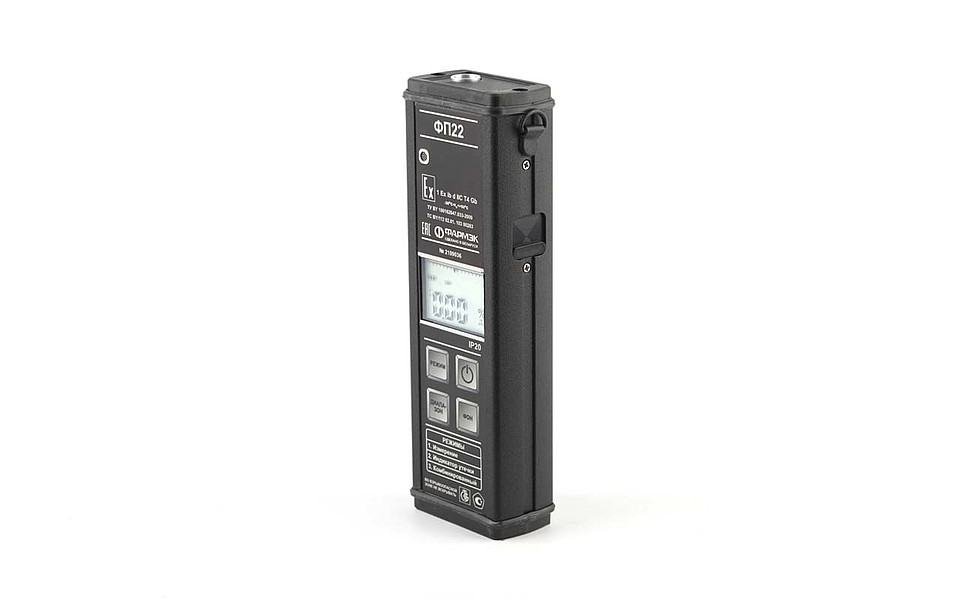

Газоанализатор ФП22
Предназначен для измерения объемной доли и поиска утечек горючих газов в воздухе и др.
Description
Описание
Газоанализатор взрывозащищенного исполнения ФП22 предназначен для измерения объемной доли и поиска утечек горючих газов в воздухе, оценки уровня загазованности и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.
Прибор совмещает в себе функции хорошо зарекомендовавших
себя газоанализатора ФП11.2К и течеискателя-сигнализатора ФП12.

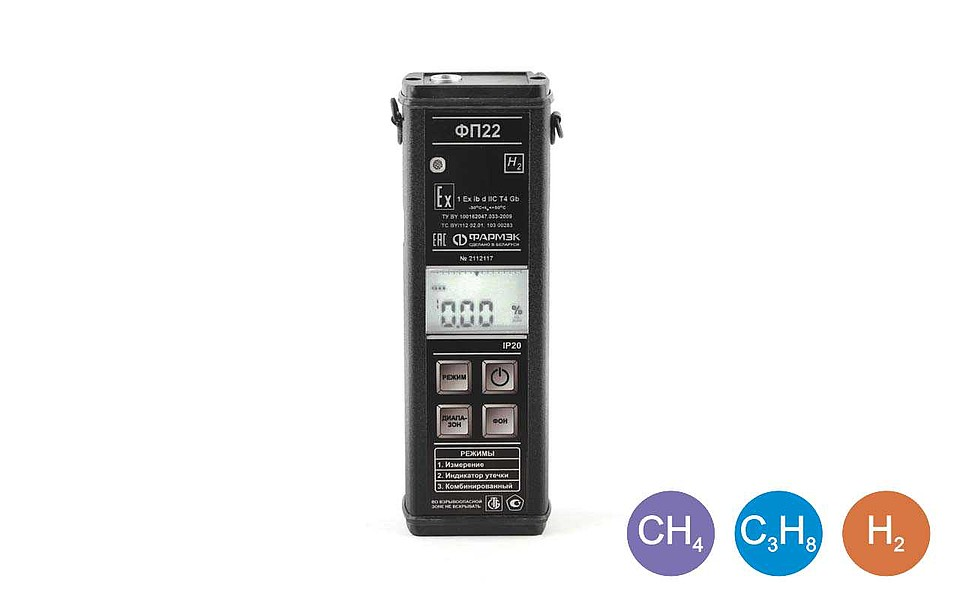

Поддерживаемые газы
- Метан (CH4)
- Пропан (C3H8)
- Водород (H2) (в этом случае прибор калибруется только на водород)
Область применения
Объекты систем газораспределения (ГРС, ГРП, ГРУ и т.д.), колодцы, котлованы, скважины, подземные хранилища газа и другие закрытые подземные и наземные помещения, в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB, IIC, групп Т1…Т5 по ГОСТ 30852.0.
Газопроводы высокого, среднего и низкого давления, в том числе и подземные газопроводы при проведении регламентных и ремонтно-восстановительных работ, а также газовая арматура и техническое оборудование (задвижки, краны, вентили, конденсатосборники и т.д.)
Режимы работы
• Измерение - измерение объемной доли газа с сообщениями о порогах и сигнализацией.
• Индикатор утечки - индикатор утечки газа с возможностью смены диапазона чувствительности.
• Комбинированный - совмещенная функция газоанализатора и течеискателя.
Отличительные особенности
- Прочный металлический корпус, большой контрастный дисплей.
- Широкий температурный диапазон применения.
- Высокая точность измерения.
- Восемь диапазонов чувствительности.
- Встроенный микронасос и газозаборная штанга для принудительного забора пробы анализируемой среды.
- Снабжен USB-портом для связи с компьютером или сервисным стендом.
- Защита сенсора от отравления - при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор и микронасос.
- Используются термокаталитический и полупроводниковый сенсоры собственного производства.
- Возможность легко и быстро производить ремонт сенсора путем замены блока датчика, уже калиброванного на метан, пропан или водород.
- Отображение на дисплее информации о характерных неисправностях прибора, а также функция тестирования пороговых устройств.
- имеет маркировку взрывозащиты 1 Ex ib d IIC T4 Gb и предназначен для эксплуатации во взрывоопасных зонах.
- Срок службы прибора не менее 10 лет.
- Имеет три режима работы.
Технические характеристики
| Масса, габариты, диапазон рабочих температур: |
масса, г. не более |
габариты, мм. | диапазон рабочих температур, °С |
|---|---|---|---|
| без штанги заборной | 430 | 185 x 60 x 35 | от -30 до +50 |
| Время автономной работы, ч.: | 8 | ||
| Время выхода на 90% значение показаний, с., не более: |
15 | ||
| Номинальная производительность микронасоса, л/мин., не менее: | 0,3 | ||
| Диапазоны измерения, показаний, чувствительность течеискания: |
измерения,% | показаний,% | чувствительность,% |
| объемная доля СН4 | 0 – 2,50 | 0 – 5,00 | 0,001 |
| объемная доля С3Н8 | 0 – 1,00 | 0 – 2,00 | 0,003 |
| объемная доля Н2 | 0 – 2,00 | 0 – 4,00 | 0,01 |
Дополнительные характеристики
| Порог срабатывания сигнализации: | порог,% | предел погрешности,% | |
|---|---|---|---|
| объемная доля СН4 | 1,00 | ±0,05 | |
| объемная доля С3Н8 | 0,40 | ±0,02 | |
| объемная доля Н2 | 0,80 | ±0,04 | |
| Пределы допускаемой основной и дополнительной абсолютной погрешности измерения: | основная абсолютная погрешность,% |
дополнительная, на каждые 10?C температуры окр. среды,% |
|
| объемная доля СН4 | ±0,25 | ±0,05 | |
| объемная доля С3Н8 | ±0,10 | ±0,02 | |
| объемная доля Н2 | ±0,20 | ±0,04 | |
| Время прогрева, с., не более: | 20 | ||
| Время установления рабочего режима течеискания, с., не более: | 8 | ||
| Напряжение холостого хода аккумуляторной батареи, В., не более: | 6,0 | ||
| Ток короткого замыкания аккумуляторной батареи, А., не более: | 0,8 | ||
| Максимальная потребляемая мощность, ВА: | 3 | ||

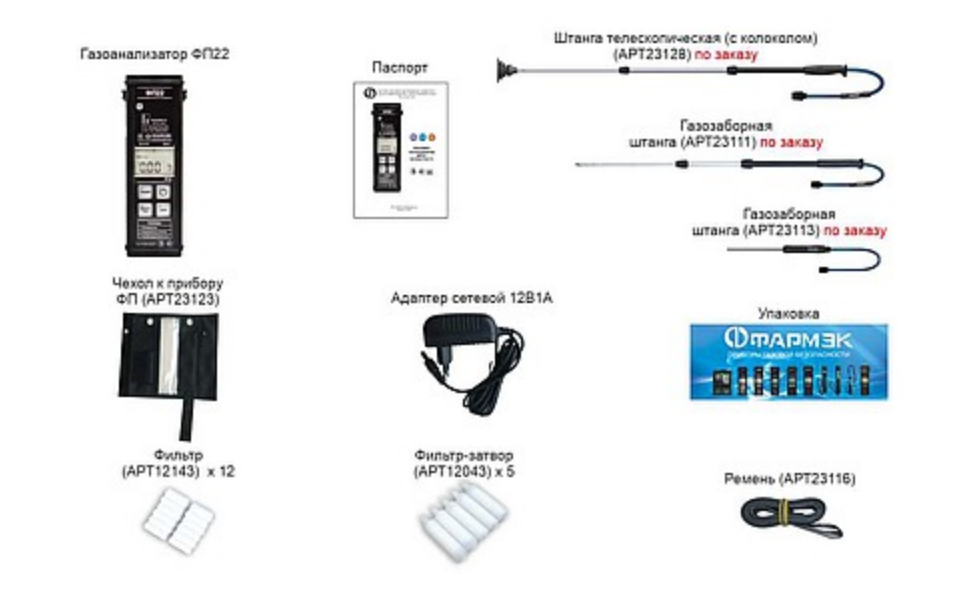

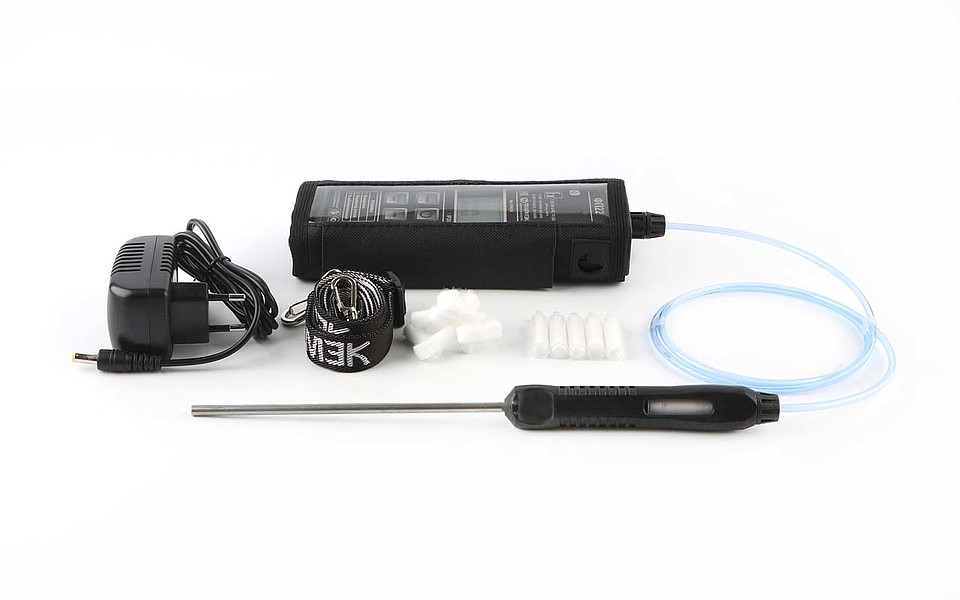

Комплект поставки
- Газоанализатор ФП22 - 1шт.
- Адаптер сетевой 12В1А - 1шт.
- Ремень (АРТ23116) - 1шт.
- Паспорт - 1шт.
- Фильтр-затвор (АРТ12043) - 5шт.
- Фильтр (АРТ12143) - 12шт.
- Чехол к прибору ФП (АРТ23123) - 1шт.
- Штанга (АРТ23113) - по заказу
- Штанга телескопическая (АРТ23111) - по заказу
- Штанга телескопическая (с колоколом) (АРТ23128) - по заказу
- Упаковка - 1шт.

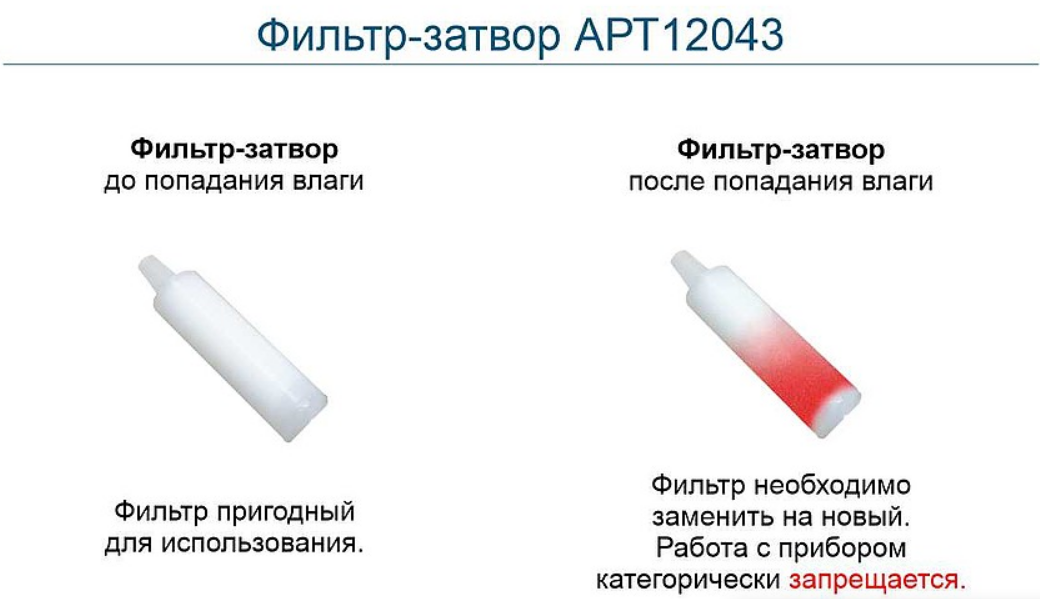

Фильтр-затвор предназначен для предотвращения попадания воды в газозаборный тракт приборов. В процессе эксплуатации необходимо следить за состоянием фильтра. При попадании воды и других жидкостей, вещество, находящееся в капсуле, изменяет окраску с белого на розовый или красный цвет, что свидетельствует о перекрытии газозаборного тракта.
Дальнейшее использование прибора без замены фильтра-затвора категорически запрещается!
Также фильтр-затвор предотвращает попадание пыли в газозаборный тракт прибора. По мере его загрязнения (определяется визуально) необходимо произвести его замену.
При работе в местах, где отсутствует вода и другие жидкости, которые могут попасть газозаборный такт прибора, допускается эксплуатация прибора без фильтра-затвора.
