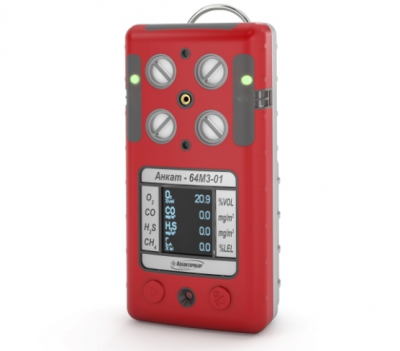

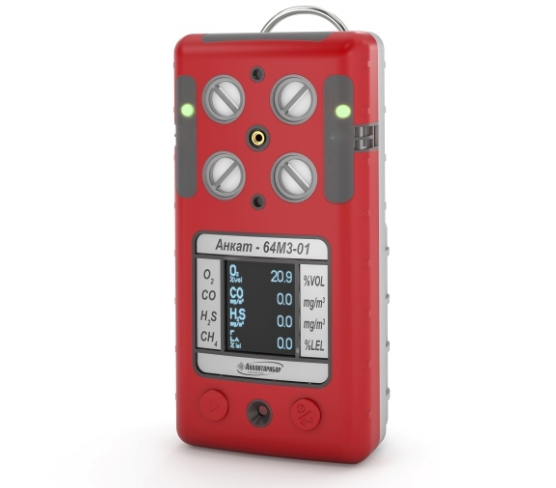

АНКАТ-64М3

Индивидуальный многокомпонентный газоанализатор горючих и токсичных газов

Description

Описание

Индивидуальный многокомпонентный газоанализатор горючих и токсичных газов АНКАТ-64М3 предназначен для индивидуальной защиты персонала. Данный прибор позволяет одновременно контролировать довзрывоопасные концентрации (ДВК) горючих газов, предельно допустимые концентрации (ПДК) токсичных газов и вредных веществ, в том числе паров нефти, нефтепродуктов и других компонентов, а также необходимое содержание кислорода (О2) в воздухе рабочей зоны.

Тип газоанализатора - индивидуальный

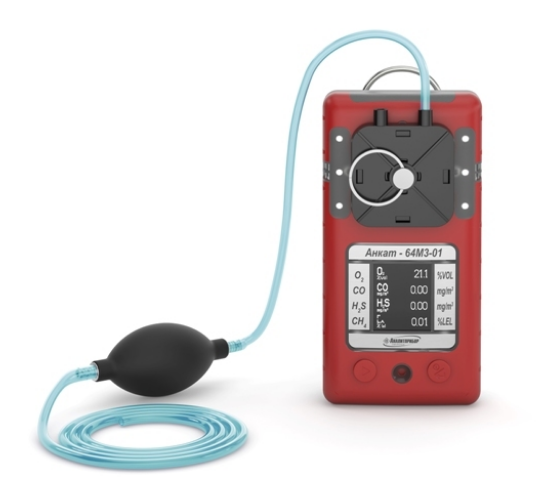

Способ забора пробы - диффузионный или принудительный (внешнего побудителя расхода или меха резинового)

Область применения

цистерны, трюмы и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровью или опасность взрыва
переработка и транспортировка нефти и газа
при производстве работ, в том числе огневых и газоопасных, по ремонту магистральных трубопроводов на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов

Выполняемые функции

расчет среднесменных значений массовой концентрации;
пересчет измеренных значений из одной единицы физической величины в другую;
сигнализация уровня загазованности (световой, звуковой и вибросигнализации) по каждому каналу измерения (КИ);
автокорректировка показаний;
выбор значений уставок сигнализации по каждому КИ;
архивирование результатов измерений по каждому КИ в привязке к дате и времени измерений;
обмен данными с ПЭВМ по цифровому каналу связи USB;
выбор/задание параметров газоанализаторов;
сброс параметров газоанализаторов к заводским настройкам;
защита ФИД (отключения при перегрузке);
самодиагностика;
выдача сообщений о режимах работы и результатах самодиагностики;
тревожная сигнализация;
заряд встроенной АБ с индикацией оставшегося времени заряда;
абонент радиосети (только для газоанализаторов с индексом «Р»);
сигнализация неподвижности газоанализатора (только для газоанализаторов с индексом «Р»).

Технические характеристики

Измерительный канал	Измеряемые компоненты
Термохимический датчик (ТХД)	довзрывоопасные концентрации горючих газов и паров, их смесей (Ех)
Электрохимический датчик (ЭХД)	объемная доля кислорода (О2), массовая концентрация оксида углерода (СО), сероводорода (H2S), диоксида азота (NО2), диоксида серы (SO2), хлора (Cl2), хлороводорода (HСl) и аммиака (NH3)
Инфракрасный датчик (ИКД)	довзрывоопасные концентрации суммы предельных углеводородов (СН), объемной доли диоксида углерода (CO2), пропана (C3H8) и метана (CH4)
Фотоионизационный датчик (ФИД)	массовые концентрации углеводородов, в том числе нефти и нефтепродуктов, керосина, бензина и дизельного топлива

Модификации газоанализаторов Анкат-64М3

Наименование	Возможность установки датчиков
АНКАТ-64М3-01**	ТХД*, О2, СО, Н2S
АНКАТ-64М3-02	ТХД*, О2, ЭХД, ЭХД
АНКАТ-64М3-03	ТХД*, ЭХД, ЭХД, ЭХД
АНКАТ-64М3-04	О2, ЭХД, ЭХД, ЭХД
АНКАТ-64М3-05	ЭХД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-20	ИКД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-22	ИКД, ИКД, ЭХД, ЭХД
АНКАТ-64М3.2-26	ИКД, ФИД, ЭХД, ЭХД
АНКАТ-64М3.2-28	ИКД, ФИД, CO / H2S***, ЭХД
АНКАТ-64М3.2-30	ФИД, ЭХД, ЭХД, ЭХД
АНКАТ-64М3.2-31	ФИД, ТХД*, ЭХД, ЭХД
АНКАТ-64М3.2-32	ФИД, ТХД, CO / H2S**, ЭХД
АНКАТ-64М3.2-33	ТХД, ЭХД, CO / H2S**, ЭХД
АНКАТ-64М3.2-34	ЭХД, ЭХД, CO / H2S***, ЭХД

* – поверочный компонент по измерительному каналу ТХ – метан (СН4). Необходимость изготовления газоанализаторов с поверочным компонентом пропан (С3Н8), гексан (С6Н14) или водород (Н2) должна оговариваться при заказе (поверочный компонент водород Н2 применим только к модификациям газоанализатора АНКАТ-64М3.2);
** – газоанализаторы модификаций АНКАТ-64М3-01/-01-У/-01-УР по измерительному каналу О2 изготавливаются только с диапазоном измерения от 0 до 30 об. д., %, по измерительному каналу СО – только с диапазоном измерения от 0 до 200 мг/м3, по измерительному каналу H2S – только с диапазоном измерения от 0 до 40 мг/м3;
*** – двухканальный ЭХД, одновременный контроль оксида углерода (СО) и сероводорода (H2S) со следующими диапазонами измерений СО/H2S (0–500)/(0–100), (0–200)/(0–40), (0–200)/(0–20) мг/м3.

Газоанализаторы изготавливаются в трех конструктивных исполнениях:
> базовая модификация (пример обозначения АНКАТ–64М3–01);
> «У» – означает наличие аккумуляторной батареи увеличенной емкости (пример обозначения АНКАТ–64М3–01–У);
> «УР» – наличие радиоканала и датчика движения (пример обозначения АНКАТ–64М3–01–УР).

В случае отсутствия движения оператора в течение заданного времени, газоанализатор переходит в режим
«НЕПОДВИЖНОСТЬ» – непрерывная световая и звуковая сигнализации.
Газоанализатор имеет возможность беспроводной связи по цифровому каналу (стандарт IEEE 802.15.4 (ZigBee)).

Характеристики	Значение
Температура окружающей среды	- 40 / +50
Вид сигнализации	звуковая/световая/вибросигнал
Степень защиты	IP68
Уровень звукового давления, дБ	90
Гарантийный срок эксплуатации, мес	24
*Габаритные размеры, мм, (ДШТ)*	31х61х120
Вес, кг	0,22

Все модификации Анкат-64М3 соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Правил Российского Речного Регистра (РРР).
