Неразъемные соединения (переходы) ПЭ-сталь
Предназначены для соединения двух видов трубопроводов – полиэтиленовых и стальных, а также присоединения полиэтиленовых труб к запорной арматуре
Description
Описание
Неразъемное соединение (переход) полиэтилен–сталь для систем газопроводов представляет собой изделие, в котором герметично соединены между собой отрезок стальной трубы и отрезок полиэтиленовой газовой трубы.
НСПС для газопроводов позволяют:
- изготавливать на их основе газовые цокольные вводы различных диаметров (применяются для подводки газопровода непосредственно к жилому дому от подземного полиэтиленового газопровода с переходом на наружный стальной, а также в «обвязке» газовых шкафов, ГРП, котельных и т.д.);
- применять стальную запорную арматуру в газовых полиэтиленовых трубопроводах;
- применять их в качестве заглушек в магистральных и внутрипоселковых полиэтиленовых газопроводах;
- осуществлять поочередную замену участков стальных трубопроводов на полиэтиленовые до полной замены существующего стального трубопровода на полиэтиленовый и т.д.
В магазине "ГазКИП" представлена вся линейка диаметров неразъемных соединений (переходов) полиэтилен-сталь (сокращенно НСПС) от 32х25 мм до 630х630 мм для систем газораспределения и газопотребления производства ООО "АИР-ГАЗ".
Номенклатура
| Наименование НСПС | Вес, кг | |
|---|---|---|
| ПЭ100 SDR11 | ПЭ100 SDR9 | |
| 32/25*3,2 (сталь ГОСТ 3262) | 0,93 | 0,95 |
| 40/32*3,2 (сталь ГОСТ 3262) | 1,23 | 1,26 |
| 50/40*3,5 (сталь ГОСТ 3262) | 1,43 | 1,48 |
| 63/57*3,5 (сталь ГОСТ 10705) | 1,87 | 1,95 |
| 75/76*3,5 (сталь ГОСТ 10705) | 2,74 | 2,86 |
| 90/89*3,5 (сталь ГОСТ 10705) | 3,54 | 3,74 |
| 110/108*4 (сталь ГОСТ 10705) | 5,27 | 5,68 |
| 125/108*4 (сталь ГОСТ 10705) | 6,02 | 6,87 |
| 140/133*4 (сталь ГОСТ 10705) | 7,70 | 8,61 |
| 160/159*5 (сталь ГОСТ 10705) | 11,67 | 13,18 |
| 180/159*5 (сталь ГОСТ 10705) | 14,10 | 14,90 |
| 200/168*5 (сталь ГОСТ 10705) | 15,41 | 17,65 |
| 225/219*6 (сталь ГОСТ 10705) | 24,07 | 28,39 |
| 250/219*6 (сталь ГОСТ 10705) | 28,68 | 30,60 |
| 280/273*8 (сталь ГОСТ 10705) | 49,58 | 54,02 |
| 315/273*8 (сталь ГОСТ 10705) | 58,24 | 63,35 |
| 315/325*8 (сталь ГОСТ 10705) | 72,45 | 85,46 |
| 355/325*8 (сталь ГОСТ 10705) | 79,61 | 87,75 |
| 400/377*8 (сталь ГОСТ 10705) | 111,15 | 119,85 |
| 400/426*10 (сталь ГОСТ 10705) | 128,40 | 154,19 |
| 450/426*10 (сталь ГОСТ 10705) | 142,19 | 171,31 |
| 500/426*10 (сталь ГОСТ 10705) | 167,80 | 197,70 |
| 500/530*10 (сталь ГОСТ 10705) | 200,44 | 243,25 |
| 560/530*10 (сталь ГОСТ 10705) | 240,00 | 288,22 |
| 630/530*10 (сталь ГОСТ 10705) | 277,14 | 348,29 |
| 630/630*10 (сталь ГОСТ 10705) | 349,70 | 444,25 |

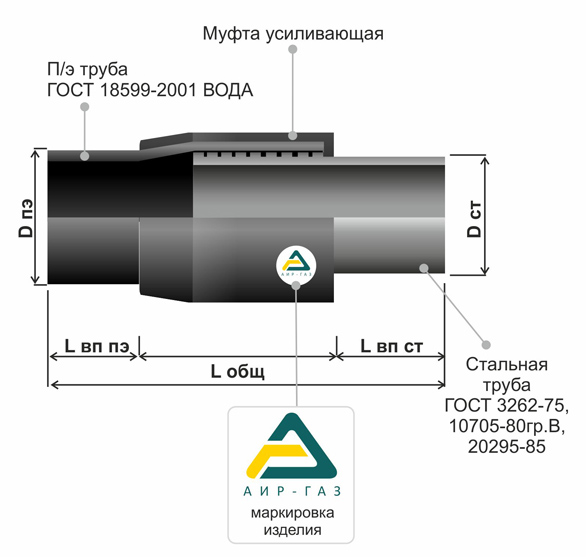

Чертёж
