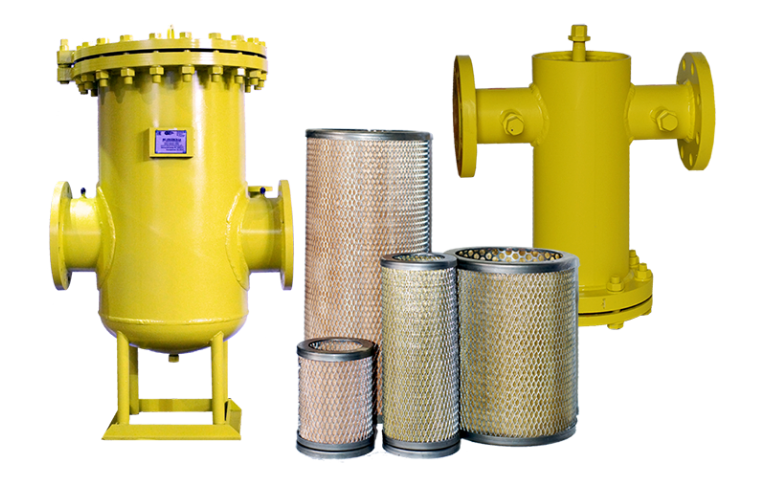

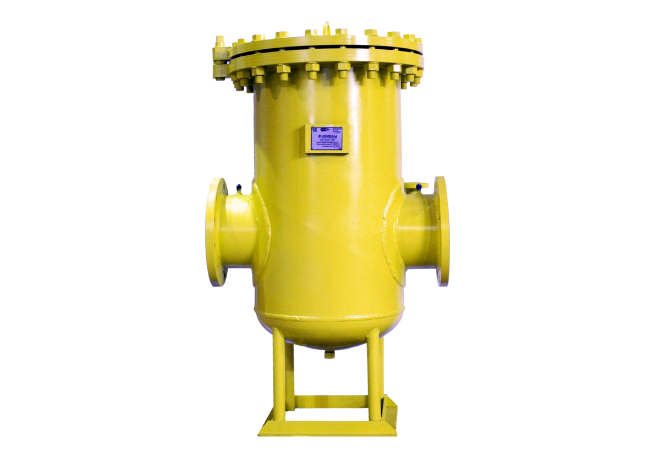

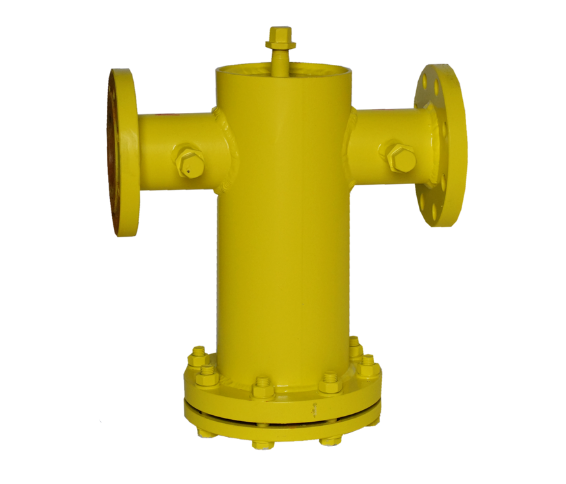

Газовый фильтр типа ФГ

Описание

Газовый фильтр типа ФГ предотвращает износ таких компонентов оборудования в ГРУ как:

•  регуляторов давления газа и предохранительных клапанов;
•  приборов учета;
•  импульсных трубок, которые могут засориться крупными частицами.

Установка фильтров газовых 50-400 мм обязательна, поэтому монтаж должен выполняться на входе в ГРП и быть первым элементом системы после запорного вентиля.

Во всех модификациях данных устройств присутствует грязевик, через который, в том числе, удаляется и конденсат, выпадающий из-за большой разности температур снаружи и внутри трубопровода.

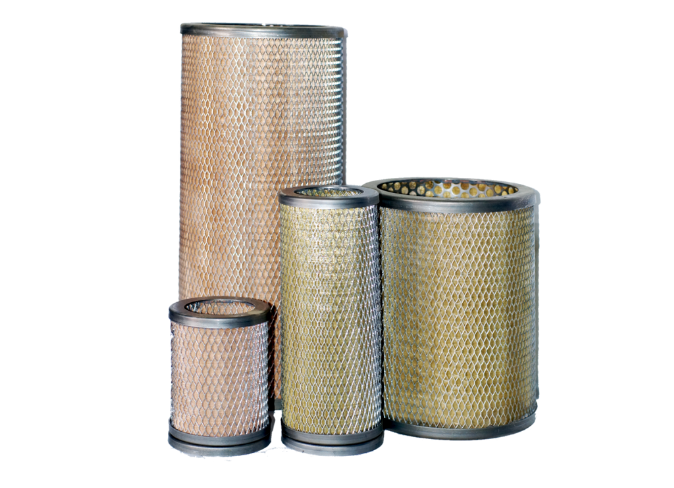

ООО "ГазКИП" предлагает газовые фильтры типа ФГ-50, ФГ-80, ФГ-100 и других размеров. Максимальными присоединительными габаритами является 200 мм. Это фильтр ФГ 200 и ФГ-200С. Кроме присоединительных размеров, фильтры отличаются величиной фильтрующей сетки. Она скручена в цилиндр, который оснащен торцевым уплотнением, необходимым для обеспечения герметичности соединения и недопущения проникновения посторонних частиц в выходной отвод. Фильтры комплектуются сеткой с размерами ячейки от 120 до 50 мкм. Диаметр сетчатых фильтров варьируется в пределах от 50 до 400 мм.

На всех фильтрах газовых ФГ-50/50С на входном и выходном патрубках имеются специальные штуцера или ниппели. В штатном исполнении они заглушены, но в системе рекомендуется к ним подключить датчики контроля давления, чтобы своевременно выявить необходимость замены фильтрующего элемента.

Фильтры газовые ФГ-50 и другие разработаны с учетом возможности эксплуатации в широком температурном диапазоне. Алюминиевые (ФГ) могут эксплуатироваться в режиме от -40 до +50 °С, сетчатые (ФГ-С) – от -40 до +60 °С. При этом температура рабочей среды для стальных модификаций может быть от -20 до +120 °С.

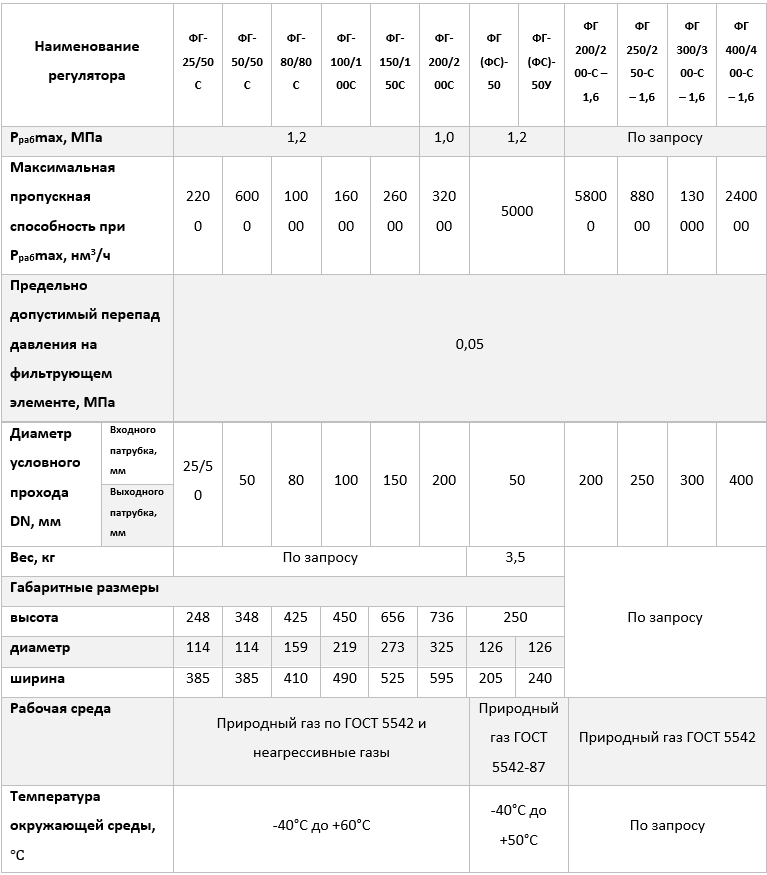

Технические характеристики

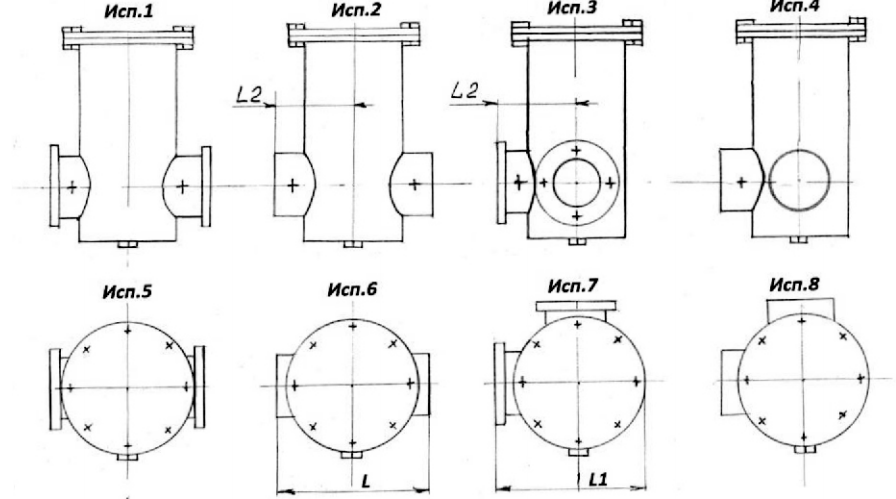

Чертежи
