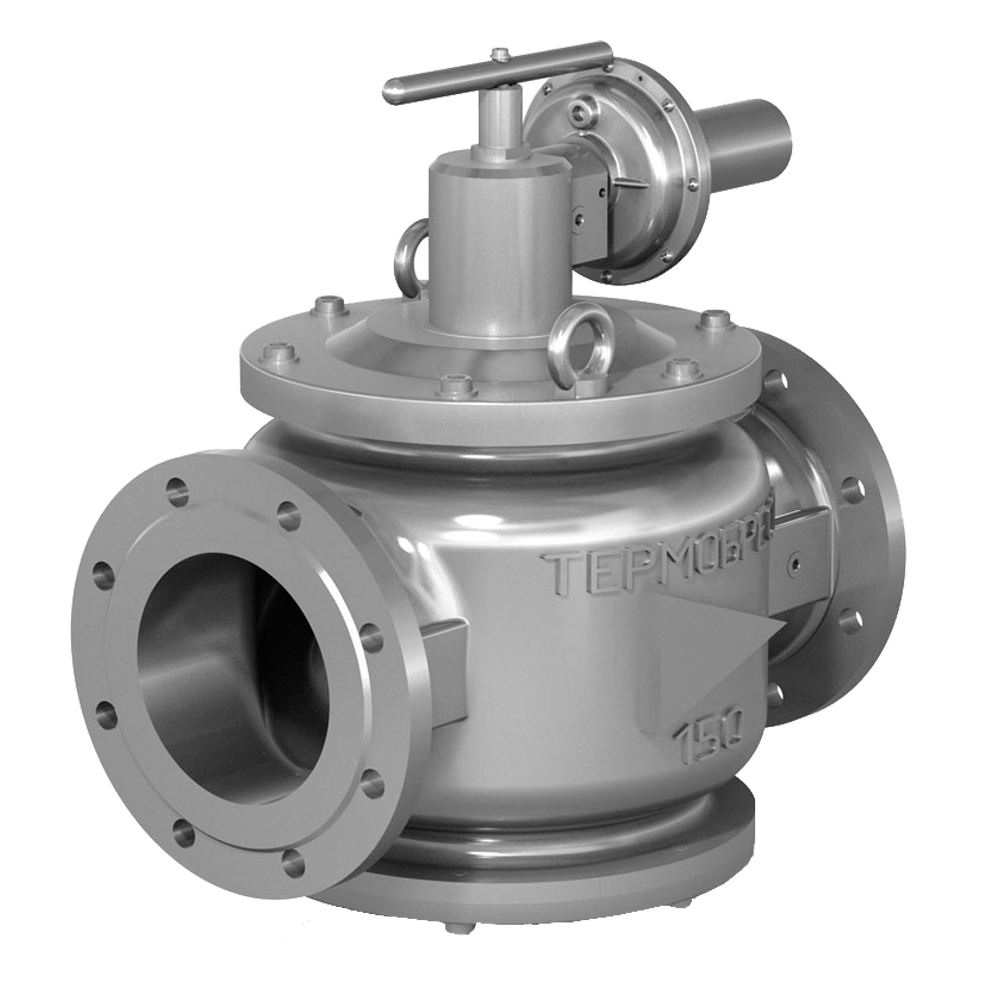

Фланцевые DN 125-200, стальные

Description

Материал корпуса: легированная сталь, чугун
Максимальное давление на входе:
для ЗК ... - 0,5 - ... - 0,5 бар (500 мбар);
для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружиной

Точность срабатывания (открытия) клапана: ±10 % от заданного значения
Закрытие клапана: не менее 0,8 от давления настройки
Класс герметичности: А по ГОСТ Р 54808.
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).
Средний срок службы: не менее 9 лет
Установка: клапан запорный электромагнитный газовый монтируется на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления
Монтажное положение: на горизонтальном трубопроводе (корпусом защелки вверх).

Номинальный диаметр	Максимальное входное давление, бар	Обозначение ПЗК	Диапазон настройки срабатывания, мбар
DN 150	1	ЗК 6 - 1 - 031	40 - 110
		ЗК 6 - 1 - 032	70 - 230
		ЗК 6 - 1 - 033	170 - 500
	6	ЗК 6 - 6 - 091	40 - 110
		ЗК 6 - 6 - 091	70 - 230
		ЗК 6 - 6 - 092	170 - 500

DN 200	1	ЗК 8 - 1 - 034	40 - 110
		ЗК 8 - 1 - 035	70 - 230
		ЗК 8 - 1 - 036	170 - 500
	6	ЗК 8 - 6 - 095	70 - 140
		ЗК 8 - 6 - 096	90 - 170
		ЗК 8 - 6 - 097	110 - 250
		ЗК 8 - 6 - 098	200 - 520

Модификации

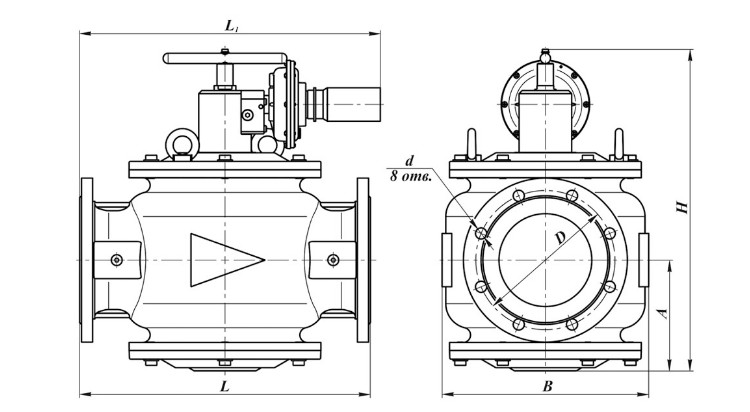

Наименование клапана	DN	Максимальное входное давление, бар	Размеры							Масса, кг
Наименование клапана	DN	Максимальное входное давление, бар	L	L1	B	H	A	D	d	Масса, кг
ЗК 6 - 0,5	150	0,5	470	486	330	520	176	225	18	95
ЗК 6 - 6	150	6	470	486	330	520	176	225	18	95
ЗК 8 - 0,5	200	0,5	600	550	430	630	229	280	18	130
ЗК 8 - 6	200	6	600	550	430	630	229	280	18	130
