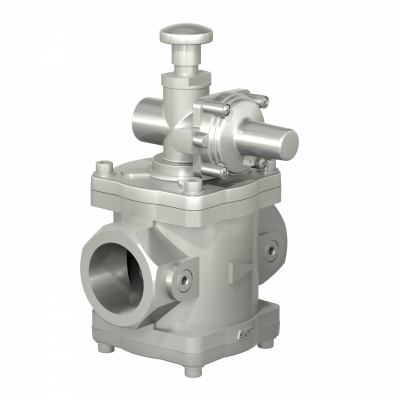

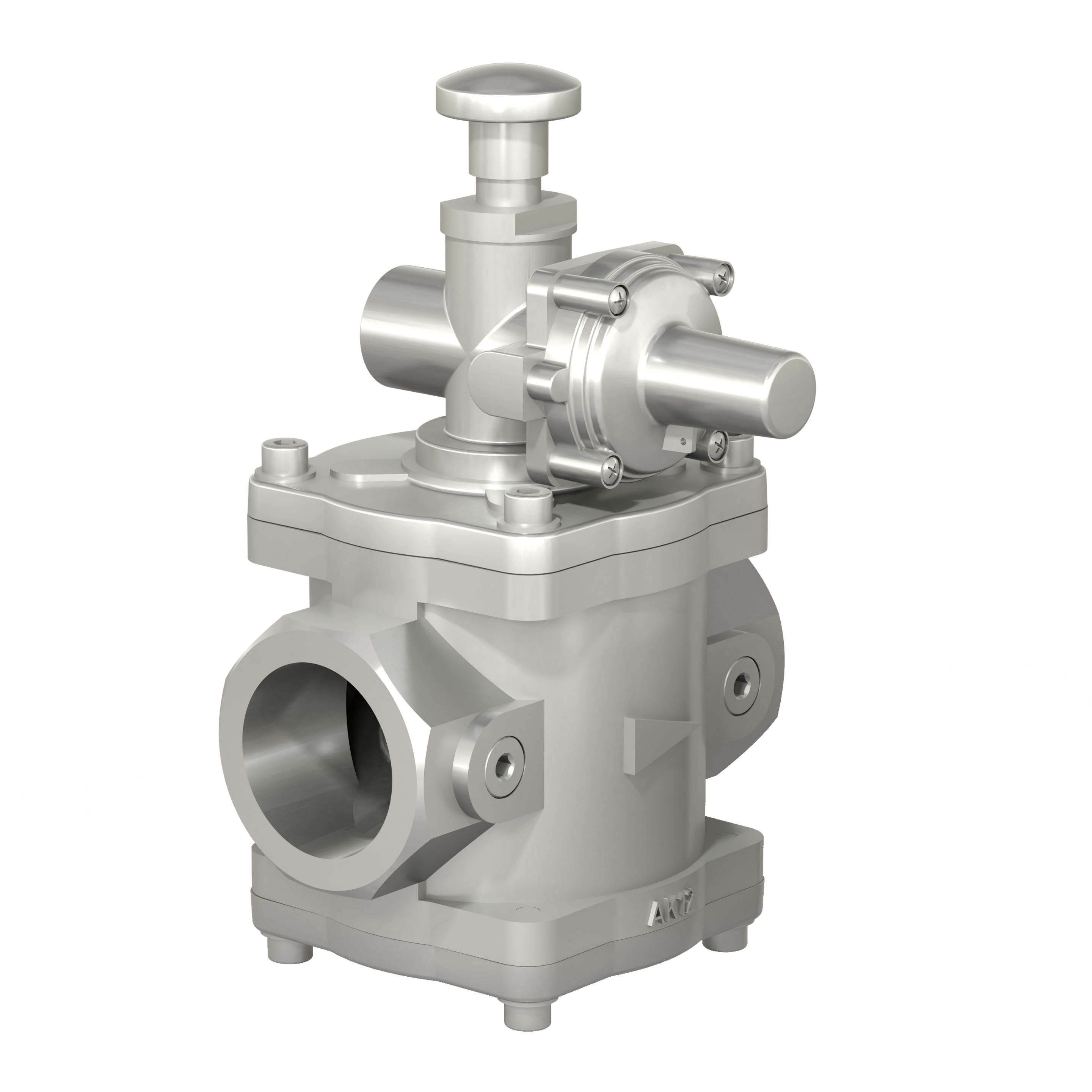

Муфтовые DN 15-50

Description

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Максимальное давление на входе:
для ЗК ... - 1 - ... - 1 бар (1000 мбар);
для ЗК ... - 6 - ... - 6 бар (6000 мбар).

Диапазон настройки срабатывания (закрытия) клапана: определяется установленной пружиной

Точность срабатывания (открытия) клапана: ±10 % от заданного значения
Закрытие клапана: не менее 0,8 от давления настройки
Класс герметичности: А по ГОСТ 9544.
Климатическое исполнение:
У3.1 (-30...+40 ОС);
У2 (-40...+40 ОС).
Средний срок службы: не менее 9 лет
Установка: на трубопроводе перед регулятором давления. Контролируемое давление - с выходного трубопровода регулятора давления
Монтажное положение: любое, за исключением, когда корпус защелки располагается ниже продольной оси клапана.

Исполнения предохранительно-запорных муфтовых клапанов (ПЗК)

Номинальный диаметр	Максимальное входное давление, бар	Обозначение ПЗК	Диапазон настройки срабатывания, мбар
DN 15	1	ЗК 1/2 - 1 - 001	50 - 190
		ЗК 1/2 - 1 - 002	190 - 400
		ЗК 1/2 - 1 - 003	400 - 670
	6	ЗК 1/2 - 6 - 060	50 - 190
		ЗК 1/2 - 6 - 061	190 - 400
		ЗК 1/2 - 6 - 062	400 - 670

DN 20	1	ЗК 3/4 - 1 - 004	50 - 190
		ЗК 3/4 - 1 - 005	190 - 400
		ЗК 3/4 - 1 - 006	400 - 670
	6	ЗК 3/4 - 6 - 063	50 - 190
		ЗК 3/4 - 6 - 064	190 - 400
		ЗК 3/4 - 6 - 065	400 - 670

DN 25	1	ЗК 1 - 1 - 007	50 - 190
		ЗК 1 - 1 - 008	190 - 400
		ЗК 1 - 1 - 009	400 - 670
	6	ЗК 1 - 6 - 066	50 - 190
		ЗК 1 - 6 - 067	190 - 400
		ЗК 1 - 6 - 068	400 - 670

DN 32	1	ЗК 11/4 - 1 - 010	50 - 190
		ЗК 11/4 - 1 - 011	190 - 400
		ЗК 11/4 - 1 - 012	400 - 670
	6	ЗК 11/4 - 6 - 069	50 - 190
		ЗК 11/4 - 6 - 070	190 - 400
		ЗК 11/4 - 6 - 071	400 - 670

DN 40	1	ЗК 11/2 - 1 - 013	50 - 190
		ЗК 11/2 - 1 - 014	190 - 400
		ЗК 11/2 - 1 - 015	400 - 670
	6	ЗК 11/2 - 6 - 072	50 - 190
		ЗК 11/2 - 6 - 073	190 - 400
		ЗК 11/2 - 6 - 074	400 - 670

DN 50	1	ЗК 2 - 1 - 016	50 - 190
		ЗК 2 - 1 - 017	190 - 400
		ЗК 2 - 1 - 018	400 - 670
	6	ЗК 2 - 6 - 075	50 - 190
		ЗК 2 - 6 - 076	190 - 400
		ЗК 2 - 6 - 077	400 - 670

Модификации

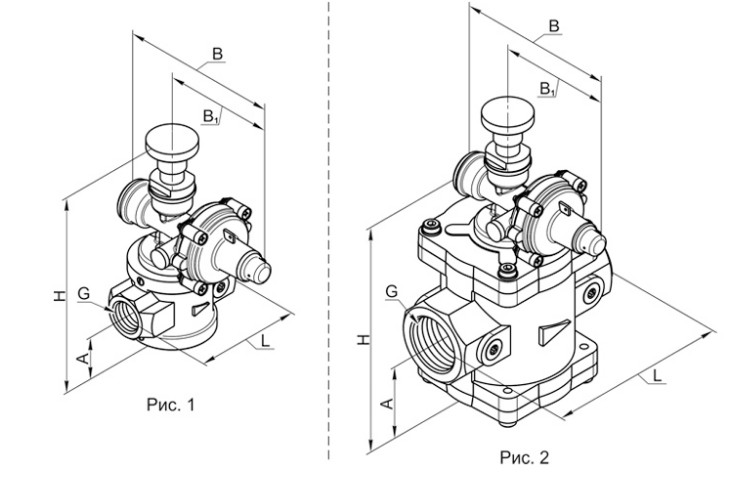

Наименование клапана	DN	Максимальное входное давление, бар	G, дюйм	Размеры					Масса, кг	Рис.
Наименование клапана	DN	Максимальное входное давление, бар	G, дюйм	L	B	B1	H	A	Масса, кг	Рис.
ЗК½ - 1 - ...	15	1	½	100	143	100	177	31,5	2,7	1
ЗК½ - 6 - ...	15	6	½	100	143	100	177	31,5	2,7	1
ЗК¾ - 1 - ...	20	1	¾	100	143	100	177	31,5	2,7	1
ЗК¾ - 6 - ...	20	6	¾	100	143	100	177	31,5	2,7	1
ЗК1 - 1 - ...	25	1	1	120	143	100	184	35	2,9	1
ЗК1 - 6 - ...	25	6	1	120	143	100	184	35	2,9	1
ЗК1¼ - 1 - ...	32	1	1¼	140	150	100	242	65	3,7	2
ЗК1¼ - 6 - ...	32	6	1¼	140	150	100	242	65	3,7	2
ЗК1½ - 1 - ...	40	1	1½	162	154	100	254	72	4,9	2
ЗК1½ - 6 - ...	40	6	1½	162	154	100	254	72	4,9	2
ЗК2 - 1 - ...	50	1	2	162	159	100	257	73	5,2	2
ЗК2 - 6 - ...	50	6	2	162	159	100	257	73	5,2	2

Пример обозначения предохранительно-запорного клапана присоединительным размером 3/4 дюйма (DN 20), муфтового исполнения, максимальное входное давление 1 бар, диапазон настройки срабатывания клапана: 200...440 мбар, соответствующий трехзначному коду - 005; вид климатического исполнения У3.1:

Клапан ЗК 3/4 - 1 - 005, У3.1.

Пример обозначения предохранительно-запорного клапана присоединительным размером 2 дюйма (DN 50), муфтового исполнения, максимальное входное давление 6 бар, диапазон настройки срабатывания клапана: 60...230 мбар, соответствующий трехзначному коду - 075; вид климатического исполнения У2:

Клапан ЗК 2 - 6 - 075, У2.
