Описание

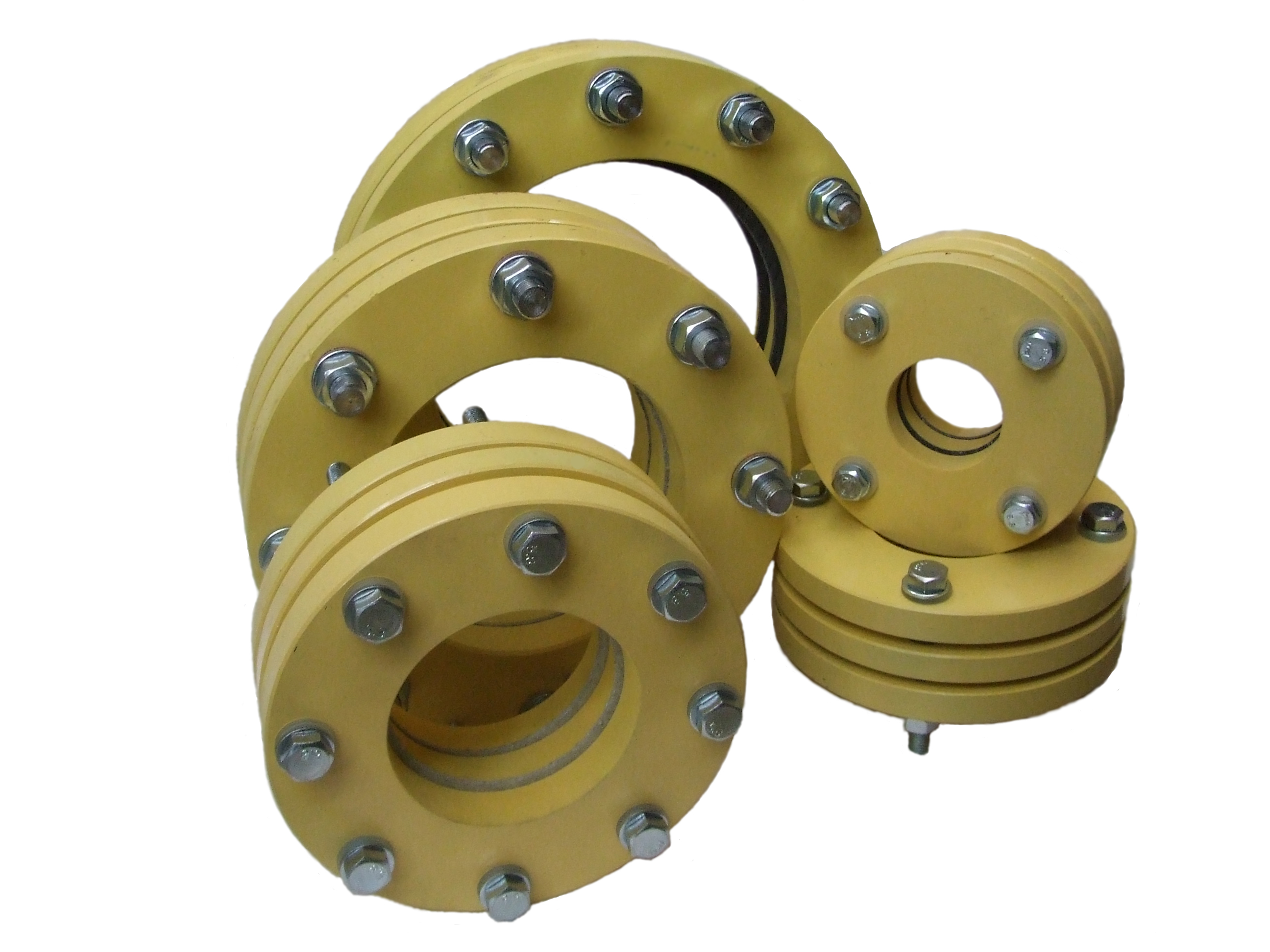

Изолирующее фланцевое соединение ИФС-Б (три фланца) предназначены для изолирования или электрического разделения участков наружных трубопроводов, транспортирующих неэлектропроводящую среду (природный или сжиженный углеводородный газ).
ИФС-Б (три фланца)
Предназначены для изолирования или электрического разделения
участков наружных трубопроводов, транспортирующих неэлектропроводящую
среду
участков наружных трубопроводов, транспортирующих неэлектропроводящую
среду
Description
Технические характеристики
| Температурный диапазон эксплуатации* | -40…+80 °С |
| Максимальное рабочее давление | 1,6 МПа |
| Электрическое сопротивление постоянному току при 500 В | не менее 5МОм |
|

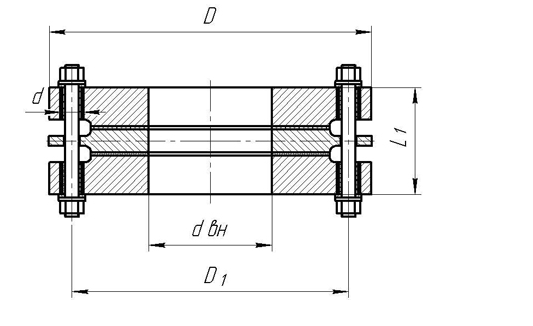

Обозначение |
Условный |
Рабочее |
db, мм |
L1, мм |
D, мм |
D1, мм |
n, шт |
d, мм |
M, кг |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
ИФС-Б-20-6 |
20 |
6 |
26 |
42 |
90 |
65 |
4 |
11 |
2,1 |
|
ИФС-Б-20-10 |
20 |
10 |
26 |
40 |
105 |
75 |
4 |
14 |
2,4 |
|
ИФС-Б-20-16 |
20 |
16 |
26 |
48 |
105 |
75 |
4 |
16 |
2,4 |
|
ИФС-Б-20-25 |
20 |
25 |
26 |
52 |
105 |
75 |
4 |
18 |
3,0 |
|
ИФС-Б-25-6 |
25 |
6 |
33 |
42 |
100 |
75 |
4 |
11 |
2,2 |
|
ИФС-Б-25-10 |
25 |
10 |
33 |
40 |
115 |
85 |
4 |
14 |
2,9 |
|
ИФС-Б-25-16 |
25 |
16 |
33 |
48 |
115 |
85 |
4 |
16 |
3,4 |
|
ИФС-Б-25-25 |
25 |
25 |
33 |
52 |
115 |
85 |
4 |
18 |
3,4 |
|
ИФС-Б-32-6 |
32 |
6 |
39 |
45 |
120 |
90 |
4 |
14 |
4,1 |
|
ИФС-Б-32-10 |
32 |
10 |
39 |
53 |
135 |
100 |
4 |
20 |
4,4 |
|
ИФС-Б-32-16 |
32 |
16 |
39 |
57 |
135 |
100 |
4 |
20 |
5,0 |
|
ИФС-Б-32-25 |
32 |
25 |
39 |
64 |
135 |
100 |
4 |
20 |
5,6 |
|
ИФС-Б-40-6 |
40 |
6 |
46 |
48 |
130 |
100 |
4 |
14 |
5,1 |
|
ИФС-Б-40-10 |
40 |
10 |
46 |
58 |
145 |
110 |
4 |
20 |
5,3 |
|
ИФС-Б-40-16 |
40 |
16 |
46 |
60 |
145 |
110 |
4 |
20 |
6,0 |
|
ИФС-Б-40--25 |
40 |
25 |
46 |
70 |
145 |
110 |
4 |
20 |
6,8 |
|
ИФС-Б-50-6 |
50 |
6 |
59 |
48 |
140 |
125 |
4 |
14 |
4,2 |
|
ИФС-Б-50-10 |
50 |
10 |
59 |
58 |
160 |
125 |
4 |
20 |
6,6 |
|
ИФС-Б-50-16 |
50 |
16 |
59 |
70 |
160 |
125 |
4 |
20 |
6,8 |
|
ИФС-Б-50-25 |
50 |
25 |
59 |
70 |
160 |
125 |
4 |
20 |
8,5 |
|
ИФС-Б-65-6 |
65 |
6 |
78 |
48 |
160 |
130 |
4 |
14 |
8,5 |
|
ИФС-Б-65-10 |
65 |
10 |
78 |
64 |
180 |
145 |
4 |
20 |
8,8 |
|
ИФС-Б-65-16 |
65 |
16 |
78 |
76 |
180 |
145 |
4 |
20 |
10,2 |
|
ИФС-Б-65-25 |
65 |
25 |
78 |
76 |
180 |
145 |
8 |
20 |
10,4 |
|
ИФС-Б-80-6 |
80 |
6 |
91 |
54 |
185 |
150 |
4 |
18 |
7,3 |
|
ИФС-Б-80-10 |
80 |
10 |
91 |
64 |
195 |
160 |
4 |
20 |
10,0 |
|
ИФС-Б-80-16 |
80 |
16 |
91 |
76 |
195 |
160 |
4 |
20 |
9,5 |
|
ИФС-Б-80-25 |
80 |
25 |
91 |
82 |
195 |
160 |
4 |
20 |
12,5 |
|
ИФС-Б-100-6 |
100 |
6 |
110 |
54 |
205 |
170 |
4 |
18 |
7,6 |
|
ИФС-Б-100-10 |
100 |
10 |
110 |
70 |
215 |
180 |
8 |
20 |
12,4 |
|
ИФС-Б-100-16 |
100 |
16 |
110 |
82 |
215 |
180 |
8 |
20 |
14,6 |
|
ИФС-Б-100-25 |
100 |
25 |
110 |
88 |
230 |
190 |
8 |
24 |
18,3 |
|
ИФС-Б-150-6 |
150 |
6 |
161 |
60 |
260 |
225 |
8 |
18 |
13,1 |
|
ИФС-Б-150-10 |
150 |
10 |
161 |
76 |
280 |
240 |
8 |
24 |
20,5 |
|
ИФС-Б-150-16 |
150 |
16 |
161 |
87 |
280 |
240 |
8 |
24 |
24,0 |
|
ИФС-Б-150-25 |
150 |
25 |
161 |
94 |
300 |
250 |
8 |
28 |
31,0 |
|
ИФС-Б-200-6 |
200 |
6 |
222 |
66 |
315 |
280 |
8 |
18 |
17,4 |
|
ИФС-Б-200-10 |
200 |
10 |
222 |
76 |
335 |
295 |
12 |
24 |
26,5 |
|
ИФС-Б-200-16 |
200 |
16 |
222 |
94 |
335 |
295 |
12 |
24 |
|
|
ИФС-Б-200-25 |
200 |
25 |
222 |
100 |
360 |
310 |
12 |
28 |
42,0 |
