Описание
Изолирующее фланцевое соединение ИФС-В (два фланца) предназначены для изолирования или электрического разделения участков наружных трубопроводов, транспортирующих неэлектропроводящую среду (природный или сжиженный углеводородный газ).

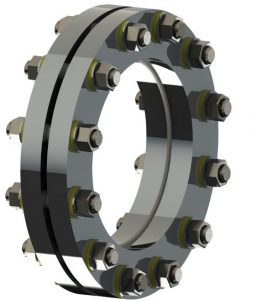

ИФС-В (два фланца)
Предназначены для изолирования или электрического разделения
участков наружных трубопроводов, транспортирующих неэлектропроводящую
среду
участков наружных трубопроводов, транспортирующих неэлектропроводящую
среду
Description
Технические характеристики
| Температурный диапазон эксплуатации* | -40…+80 °С |
| Максимальное рабочее давление | 1,6 МПа |
| Электрическое сопротивление постоянному току при 500 В | не менее 5МОм |
|

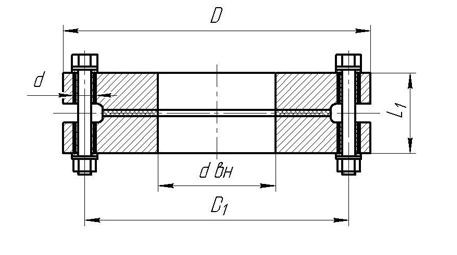

Обозначение |
Условный |
Рабочее |
db, мм |
L1, мм |
D, мм |
D1, мм |
n, шт |
d, мм |
M, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|
ИФС-В-20-10 |
20 |
10 |
26 |
28 |
105 |
75 |
4 |
14 |
1,6 |
|
ИФС-В-20-16 |
20 |
16 |
26 |
36 |
105 |
75 |
4 |
16 |
1,9 |
|
ИФС-В-20-25 |
20 |
25 |
26 |
40 |
105 |
75 |
4 |
18 |
2,1 |
|
ИФС-В-25-10 |
25 |
10 |
33 |
28 |
115 |
85 |
4 |
14 |
2,0 |
|
ИФС-В-25-16 |
25 |
16 |
33 |
36 |
115 |
85 |
4 |
18 |
2,5 |
|
ИФС-В-25-25 |
25 |
25 |
33 |
40 |
115 |
85 |
4 |
18 |
2,5 |
|
ИФС-В-32-10 |
32 |
10 |
39 |
36 |
135 |
100 |
4 |
20 |
3,0 |
|
ИФС-В-32-16 |
32 |
16 |
39 |
40 |
135 |
100 |
4 |
20 |
3,4 |
|
ИФС-В-32-25 |
32 |
25 |
39 |
44 |
135 |
100 |
4 |
20 |
3,8 |
|
ИФС-В-40-10 |
40 |
10 |
46 |
40 |
145 |
110 |
4 |
20 |
3,6 |
|
ИФС-В-40-16 |
40 |
16 |
46 |
44 |
145 |
110 |
4 |
20 |
4,0 |
|
ИФС-В-40-25 |
40 |
25 |
46 |
48 |
145 |
110 |
4 |
20 |
4,6 |
|
ИФС-В-50-10 |
50 |
10 |
59 |
40 |
160 |
125 |
4 |
20 |
4,5 |
|
ИФС-В-50-16 |
50 |
16 |
59 |
48 |
160 |
125 |
4 |
20 |
5,6 |
|
ИФС-В-50-25 |
50 |
25 |
59 |
48 |
160 |
125 |
4 |
20 |
5,8 |
|
ИФС-В-65-10 |
65 |
10 |
78 |
44 |
180 |
145 |
4 |
20 |
6,0 |
|
ИФС-В-65-16 |
65 |
16 |
78 |
52 |
180 |
145 |
4 |
20 |
6,8 |
|
ИФС-В-65-25 |
65 |
25 |
78 |
52 |
180 |
145 |
4 |
20 |
7,2 |
|
ИФС-В-80-10 |
80 |
10 |
91 |
44 |
195 |
160 |
4 |
20 |
6,8 |
|
ИФС-В-80-16 |
80 |
16 |
91 |
54 |
195 |
160 |
4 |
20 |
7,8 |
|
ИФС-В-80-25 |
80 |
25 |
91 |
56 |
195 |
160 |
4 |
20 |
8,5 |
|
ИФС-В-100-10 |
100 |
10 |
110 |
48 |
215 |
180 |
8 |
20 |
8,4 |
|
ИФС-В-100-16 |
100 |
16 |
110 |
56 |
215 |
180 |
8 |
20 |
9,9 |
|
ИФС-В-100-25 |
100 |
25 |
110 |
60 |
230 |
190 |
8 |
24 |
12,3 |
|
ИФС-В-150-10 |
150 |
10 |
161 |
52 |
280 |
240 |
8 |
24 |
14,0 |
|
ИФС-В-150-16 |
150 |
16 |
161 |
60 |
280 |
240 |
8 |
24 |
16,2 |
|
ИФС-В-150-25 |
150 |
25 |
161 |
64 |
300 |
250 |
8 |
24 |
21,0 |
|
ИФС-В-200-10 |
200 |
10 |
222 |
62 |
335 |
295 |
12 |
24 |
19,0 |
|
ИФС-В-200-16 |
200 |
16 |
222 |
64 |
335 |
295 |
12 |
24 |
22,0 |
|
ИФС-В-200-25 |
200 |
25 |
222 |
68 |
360 |
310 |
12 |
28 |
29,0 |
