DN-65-100 (схема-17) с заслонкой регулирующей дроссельного типа

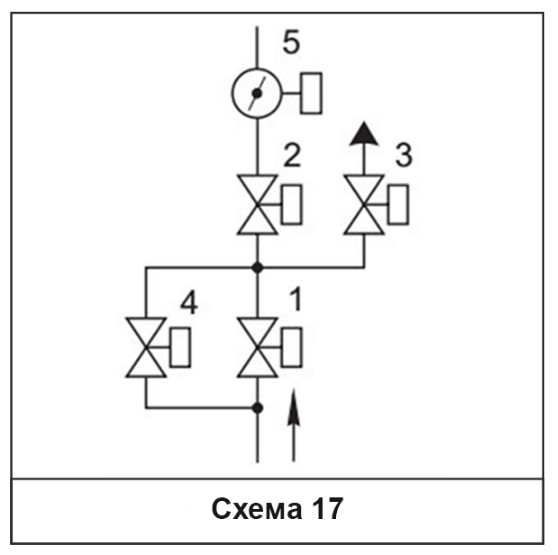

изображение_2024-07-22_191509862
Description

Описание

Блок состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана свечи безопасности 3;
- клапана контроля плотности 4;
- заслонки регулирующей дроссельного типа 5.

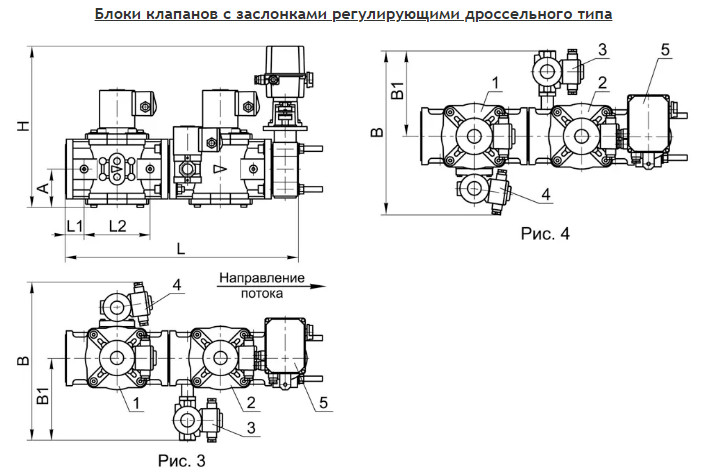

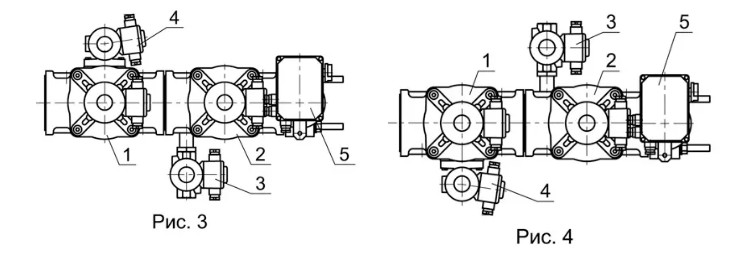

Клапаны свечи безопасности может располагаться:
- справа по ходу газа (рис. 3);
- слева по ходу газа (рис. 4).

Материал корпусов всех клапанов и заслонки, входящих в блок, - сплав АК12ОЧ, АК12ПЧ.


Технические характеристики


Обозначение Номинальный диаметр DN №, тип клапана в схеме Основные размеры, мм, не более Масса, кг, не более
L B H A L1 L2 B1
мм дюймы
С2½Н-4-116 ЗРВ ... 65 2½ 1) ВН2½Н-0,5* (К, П)
2) ВН2½Н-0,5* (П) 		 3) ВФ¾Н-4 (П)
4) ВН¾НБ-4 (П)
5) ЗР2½-6 В ПР 		 530 335 375 86 42,5 150 185 28,3
С3Н-4-117 ЗРВ ... 80 3 1) ВН3Н-0,5* (К, П)
2) ВН3Н-0,5* (П) 		 3) ВФ¾Н-4 (П)
4) ВН¾НБ-4 (П)
5) ЗР3-6 В ПР		 576 340 392 95 39 180 190 32,7
С4Н-4-118 ЗРВ ... 100 4 1) ВН4Н-0,5* (К, П)
2) ВН4Н-0,5* (П)

 3) ВФ¾Н-4 (П)
4) ВН¾НБ-4 (П)
5) ЗР4-6 В ПР		 616 365 415 110 41,5 195 200 38,5
