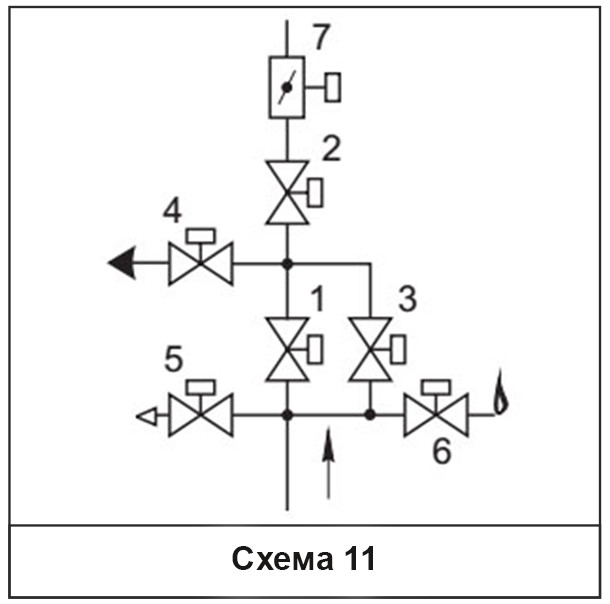

Стальные DN 100-200 (схема-11) с заслонкой регулирующей
Description
Описание

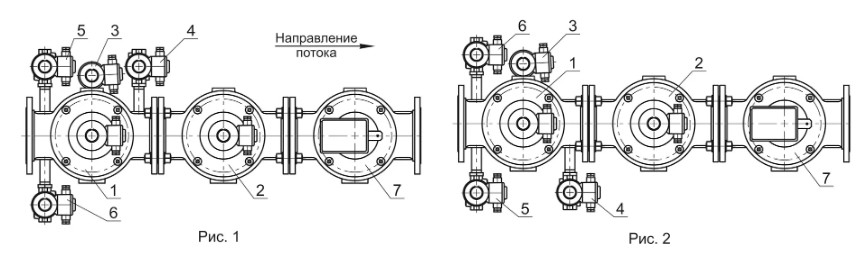

Блок (рис. 1, 2) состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана контроля плотности 3;
- клапана свечи безопасности 4;
- клапана продувочного 5;
- клапана запальной горелки 6;
- заслонки регулирующей 7.
Клапан свечи безопасности и продувочный клапан могут располагаться:
- слева по ходу газа (рис. 1);
- справа по ходу газа (рис. 2).
Материал корпусов основных клапанов (поз. 1, 2):
- сталь - для DN 100-200;
- чугун - для DN 150-200.
Материал корпусов обвязочных клапанов (поз. 3, 4, 5, 6) - сталь; возможно исполнение из алюминиевого сплава.
Материал корпуса заслонки регулирующей (поз. 7) - сталь.
При заказе блока необходимо обязательно указать исполнение: СТАЛЬ.

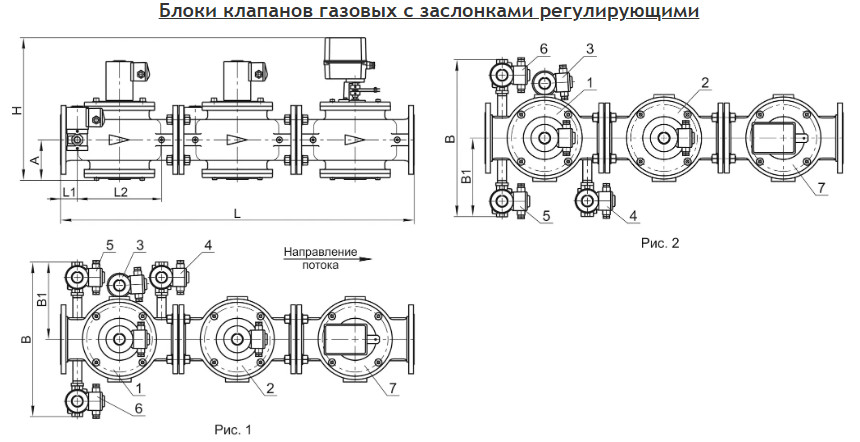

Технические характеристики
Обозначение | Номинальный диаметр DN | №, тип клапана в схеме | Основные размеры, мм, не более | Масса, кг, не более | ||||||||
L | B* | H | A | L1 | L2 | B1 | ||||||
мм | дюймы | |||||||||||
С4Н-6-70 ЗР ... | 100 | 4 | 1) ВН4Н-1 ст. фл. (К, П) 2) ВН4Н-1 ст. (П) 3) ВН½НБ-4 ст. (П) 4) ВФ¾Н-4 ст. (П) |
5) ВН¾Н-4 ст. (П) 6) ВН½Н-4 ст. (П) 7) ЗР4-6 ПР. ст. |
1050 | 470 | 425 | 121 | 50 | 250 | 235 | 103 |
С5Н-6-173 ЗР ... | 125 | 5 | 1) ВН5Н-1 ст. фл. (К, П) 2) ВН5Н-1 ст. (П) 3) ВН½НБ-4 ст. (П) 4) ВФ¾Н-4 ст. (П) |
5) ВН¾Н-4 ст. (П) 6) ВН½Н-4 ст. (П) 7) ЗР5-6 ПР. ст. |
1200 | 490 | 670 | 165 | 50 | 300 | 245 | 176 |
С6Н-6-71 ЗР ... | 150 | 6 | 1) ВН6Н-1 ст. фл. (К, П) 2) ВН6Н-1 ст. (П) 3) ВН½НБ-4 ст. (П) 4) ВФ1Н-4 ст. (П) |
5) ВН¾Н-4 ст. (П) 6) ВН½Н-4 ст. (П) 7) ЗР6-6 ПР. ст. |
1415 | 525 | 705 | 175 | 70 | 330 | 255 | 300 |
С8Н-6-72 ЗР ... | 200 | 8 | 1) ВН8Н-1 ст. фл. (К, П) 2) ВН8Н-1 ст. (П) 3) ВН½НБ-4 ст. (П) 4) ВФ1Н-4 ст. (П) |
5) ВН¾Н-4 ст. (П) 6) ВН½Н-4 ст. (П) 7) ЗР8-6 ПР. ст. |
1805 | 585 | 795 | 230 | 80 | 440 | 285 | 440 |
