Стальные DN 40-200 (схема 5) с заслонкой регулирующей

изображение_2024-07-22_192717173
Description

Описание

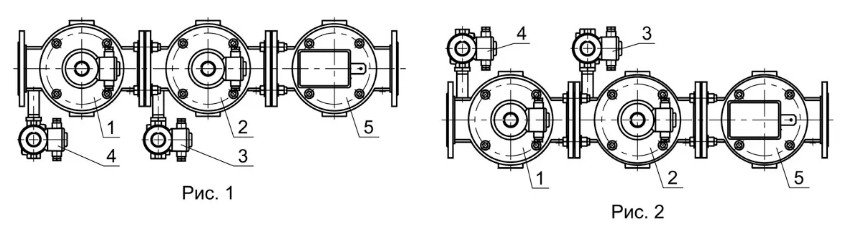

Блок (рис. 1, 2) состоит из следующих основных узлов и деталей:
- основного запорного клапана 1;
- рабочего клапана 2;
- клапана свечи безопасности 3;
- клапана запальной горелки 4;
- заслонки регулирующей 5.
Клапаны свечи безопасности и запальной горелки могут располагаться:
- справа по ходу газа (рис. 1);
- слева по ходу газа (рис. 2).

Материал корпусов основных клапанов (поз. 1, 2):
- сталь - для DN 40-200;
- чугун - для DN 150-200.

Материал корпусов обвязочных клапанов (поз. 3, 4) - сталь; возможно исполнение из алюминиевого сплава.
Материал корпуса заслонки регулирующей (поз. 5) - сталь.

При заказе блока необходимо обязательно указать исполнение: СТАЛЬ.


Технические характеристики

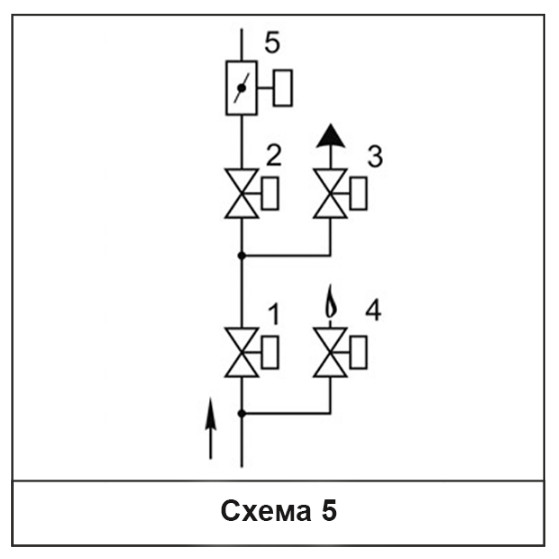

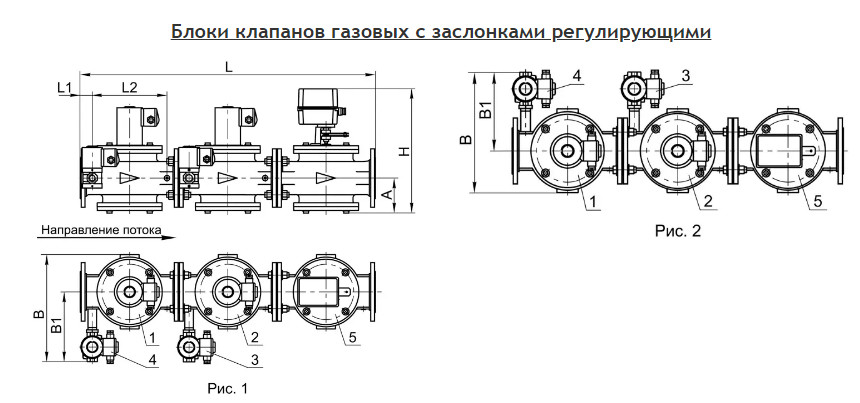

Обозначение Номинальный диаметр DN №, тип клапана в схеме Основные размеры, мм, не более Масса, кг, не более
L B H A L1 L2 B1
мм дюймы
С1½H-4-155 ЗР ... 40 1½ 1) ВН1½Н-1 ст. фл. (К, П)
2) ВН1½Н-1 ст. (П)
3) ВФ¾H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР1½-6 ПР. ст.		 630 280 340 75 30 150 200 38,5
С2Н-4-156 ЗР ... 50 2 1) ВН2Н-1 ст. фл. (К, П)
2) ВН2Н-1 ст. (П)
3) ВФ¾H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР2-6 ПР. ст.		 720 285 357 87 40 160 205 45,5
С2½Н-4-39 ЗР ... 65 2½ 1) ВН2½Н-1 ст. фл. (К, П)
2) ВН2½Н-1 ст. (П)
3) ВФ¾H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР2½-6 ПР. ст.		 810 315 385 94 45 180 215 61,5
С3Н-4-42 ЗР ... 80 3 1) ВН3Н-1 ст. фл. (К, П)
2) ВН3Н-1 ст. (П)
3) ВФ¾H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР3-6 ПР. ст.		 930 340 405 112 37 236 220 89,5
С4Н-4-45 ЗР ... 100 4 1) ВН4Н-1 ст. фл. (К, П)
2) ВН4Н-1 ст. (П)
3) ВФ¾H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР4-6 ПР. ст.		 1050 355 425 121 50 250 235 100,5
С5Н-4-167 ЗР ... 125 5 1) ВН5Н-1 ст. фл. (К, П)
2) ВН5Н-1 ст. (П)
3) ВФ¾H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР5-6 ПР. ст.		 1200 400 670 165 50 300 245 173
С6Н-4-79 ЗР ... 150 6 1) ВН6Н-1 ст. фл. (К, П)
2) ВН6Н-1 ст. (П)
3) ВФ1H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР6-6 ПР. ст.		 1415 440 705 175 70 330 270 295
С8Н-4-88 ЗР ... 200 8 1) ВН6Н-1 ст. фл. (К, П)
2) ВН6Н-1 ст. (П)
3) ВФ1H-4 ст. (П)		 4) ВН½Н-4 ст. (П)
5) ЗР8-6 ПР. ст.		 1805 520 795 230 80 440 300 435
