Фланцевые, муфтовые DN 40, 50, с одним регулятором расхода (до 0,1 МПа и 0,3 МПа) и датчиками положенияМуфтовые DN 20, 25, с двумя регуляторами расхода

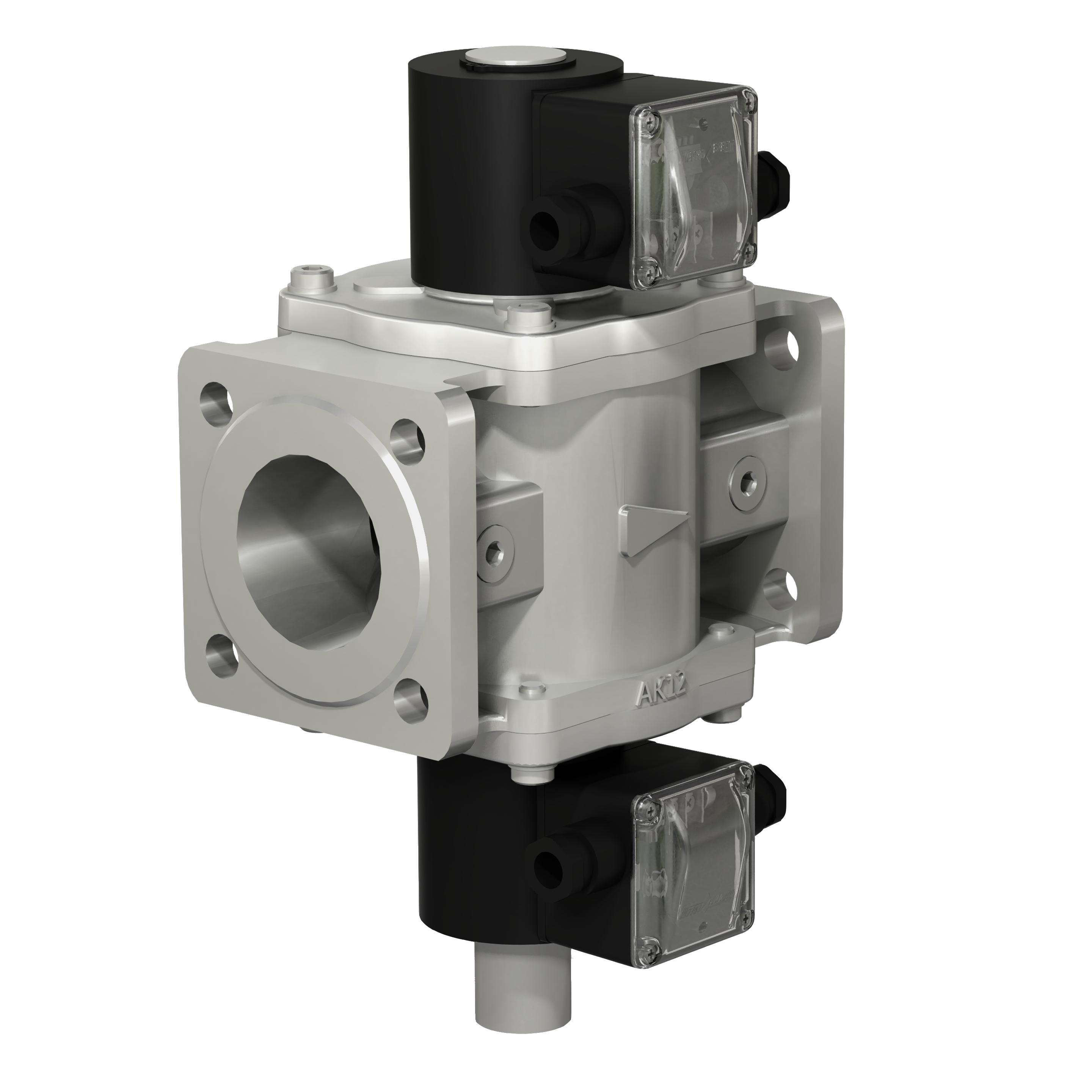

Фланцевые DN 25-50, с одним регулятором расхода
Description
Описание
Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Монтажное положение: любое, за исключением, когда электромагнитная катушка "А" направлена вниз.
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Монтажное положение: любое, за исключением, когда электромагнитная катушка "А" направлена вниз.
В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2В-0,2Е фл.
Технические характеристики

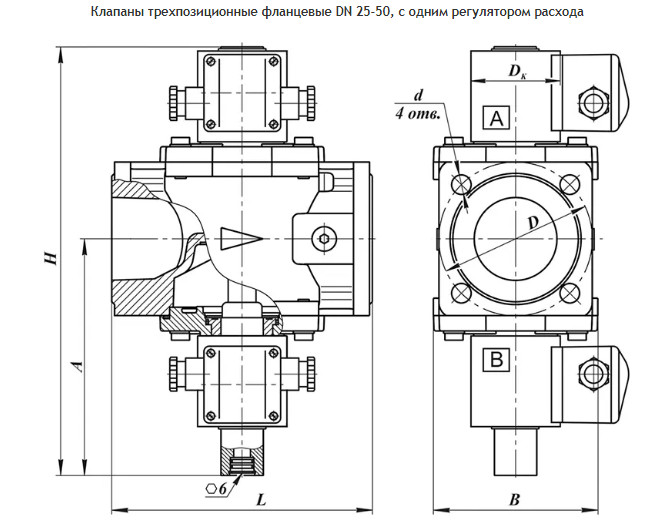

Габаритные и присоединительные размеры клапанов трехпозиционных фланцевых DN 25-50, с одним регулятором расхода
Наименование
клапана
|
DN |
Диапазон
присоединит.
давления, МПа
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления**
|
||||||
L
|
B
|
DK
|
H
|
A
|
D
|
d
|
|||||
ВН1В-0,2 фл. | 25 | 0...0,02 | 160 | 72 |
65 (80)*
|
281 | 153 | 75 | 11 |
4,7 (7,1)*
|
6,2 |
ВН1В-1 фл. | 25 | 0...0,1 | 160 | 72 | 65 (80)* | 281 | 153 | 75 | 11 | 4,7 (7,1)* | 6,2 |
ВН1½В-0,2 фл. | 40 | 0...0,02 | 162 | 108 | 65 (80)* | 307 | 170 | 100 | 12,5 |
6,4 (8,8)*
|
9,1 |
ВН2В-0,2 фл. | 50 | 0...0,1 | 187 | 118 | 65 (80)* | 307 | 170 | 110 | 14 |
6,9 (9,3)*
|
11,6 |
* Для взрывозащищенного исполнения клапана
** При полностью открытом регуляторе расхода
