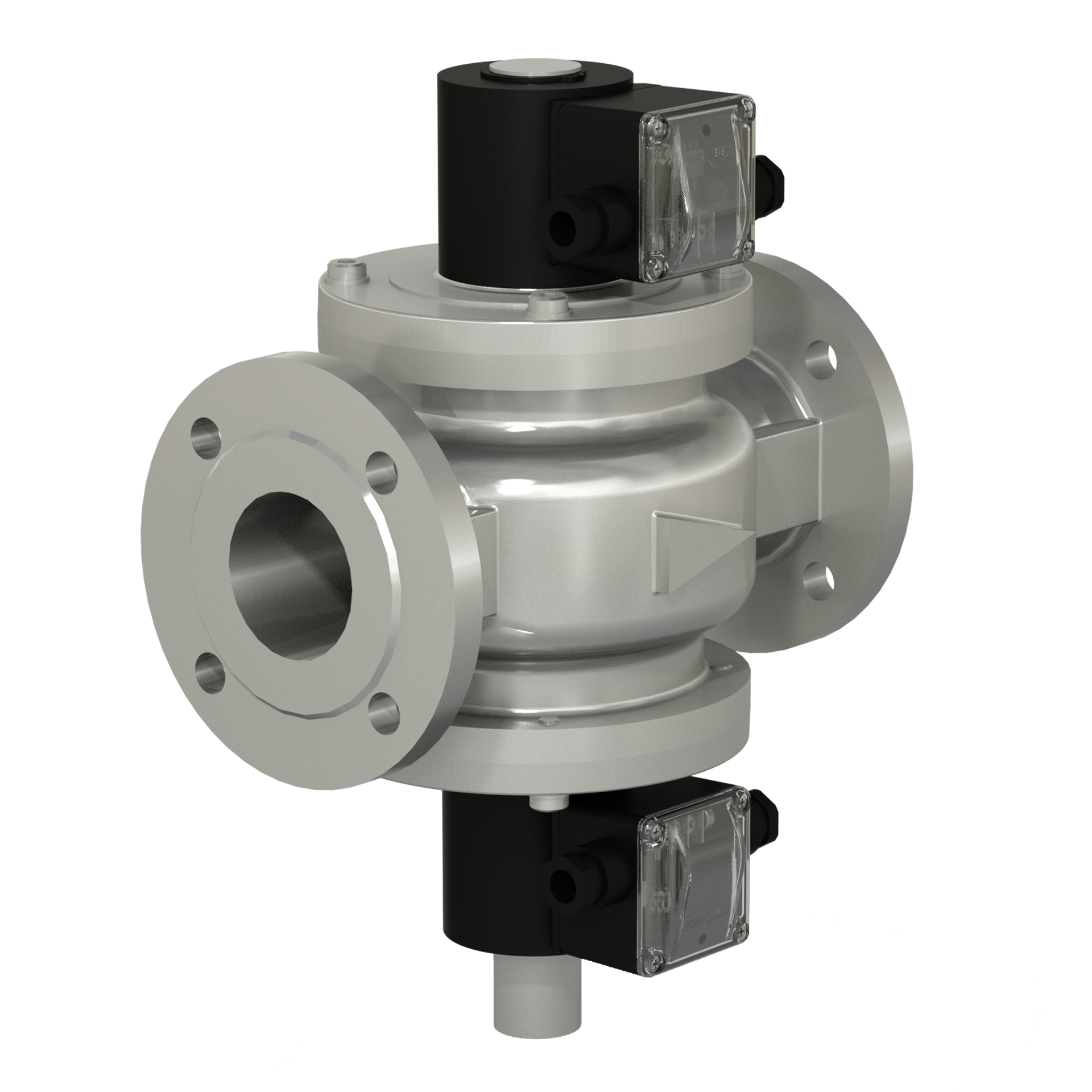

Фланцевые DN 25-50, стальные, с одним регулятором расхода
Description
Описание
Фланцевые клапаны DN 25-50, стальные, с одним регулятором расхода работают в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.
Материал корпуса: легированная сталь
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Монтажное положение: любое, за исключением, когда электромагнитная катушка "А" направлена вниз.
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Монтажное положение: любое, за исключением, когда электромагнитная катушка "А" направлена вниз.
Технические характеристики

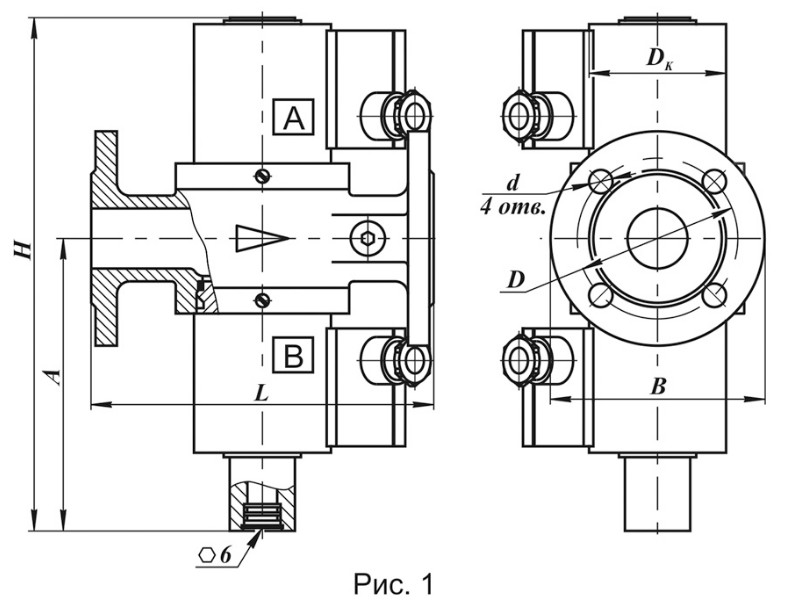

Клапаны трехпозиционные стальные фланцевые с одним регулятором расхода (DN 25)

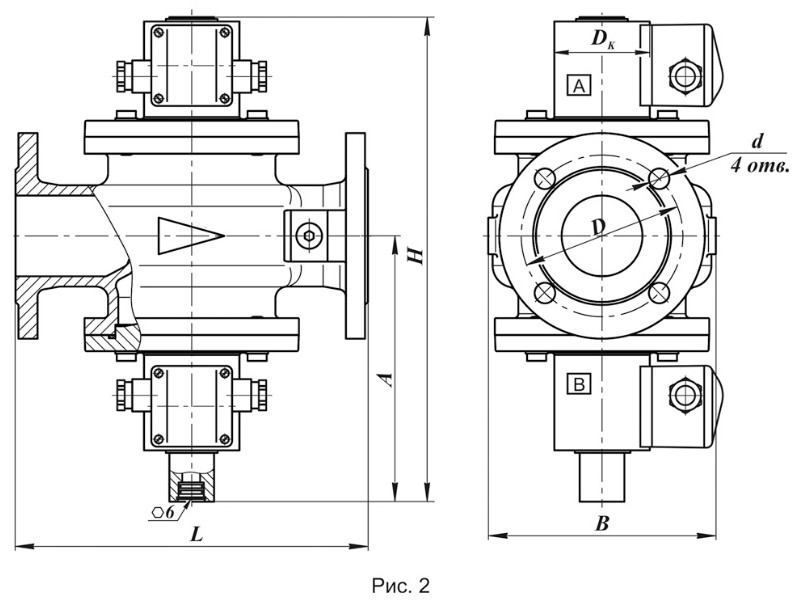

Клапаны трехпозиционные стальные фланцевые с одним регулятором расхода (DN 40, 50)
Габаритные и присоединительные размеры клапанов трехпозиционных фланцевых DN 25-50, стальных с одним регулятором расхода
|
Наименование
клапана
|
DN |
Диапазон
присоед.
давления,
МПа
|
Размеры, мм |
Масса,
кг
|
Коэффи-
циент
сопро-тивления**
|
Рис.
|
||||||
|
L
|
B
|
DK
|
H
|
A
|
D
|
d
|
||||||
| ВН1В-0,2 ст. фл. | 25 | 0...0,02 | 160 | 100 |
65 (80)*
|
231 | 128 | 75 | 11 |
4,2 (6,6)*
|
10,5 | 1 |
| ВН1В-1 ст. фл. | 25 | 0...0,1 | 160 | 100 | 65 (80)* | 231 | 128 | 75 | 11 | 4,2 (6,6)* | 10,5 | 1 |
| ВН1½В-0,2 ст. фл. | 40 | 0...0,02 | 210 | 160 | 65 (80)* | 314 | 173 | 100 | 14 |
11,6 (12,8)*
|
7,0 | 2 |
| ВН2В-0,2 ст. фл. | 50 | 0...0,02 | 240 | 155 | 65 (80)* | 332 | 183 | 110 | 14 |
13,9 (15,1)*
|
7,9 | 2 |
* Для взрывозащищенного исполнения клапана
** При полностью открытом регуляторе расхода
