Фланцевые, муфтовые DN 40, 50, с одним регулятором расхода (до 0,1 МПа и 0,3 МПа) и датчиками положенияМуфтовые DN 20, 25, с двумя регуляторами расхода

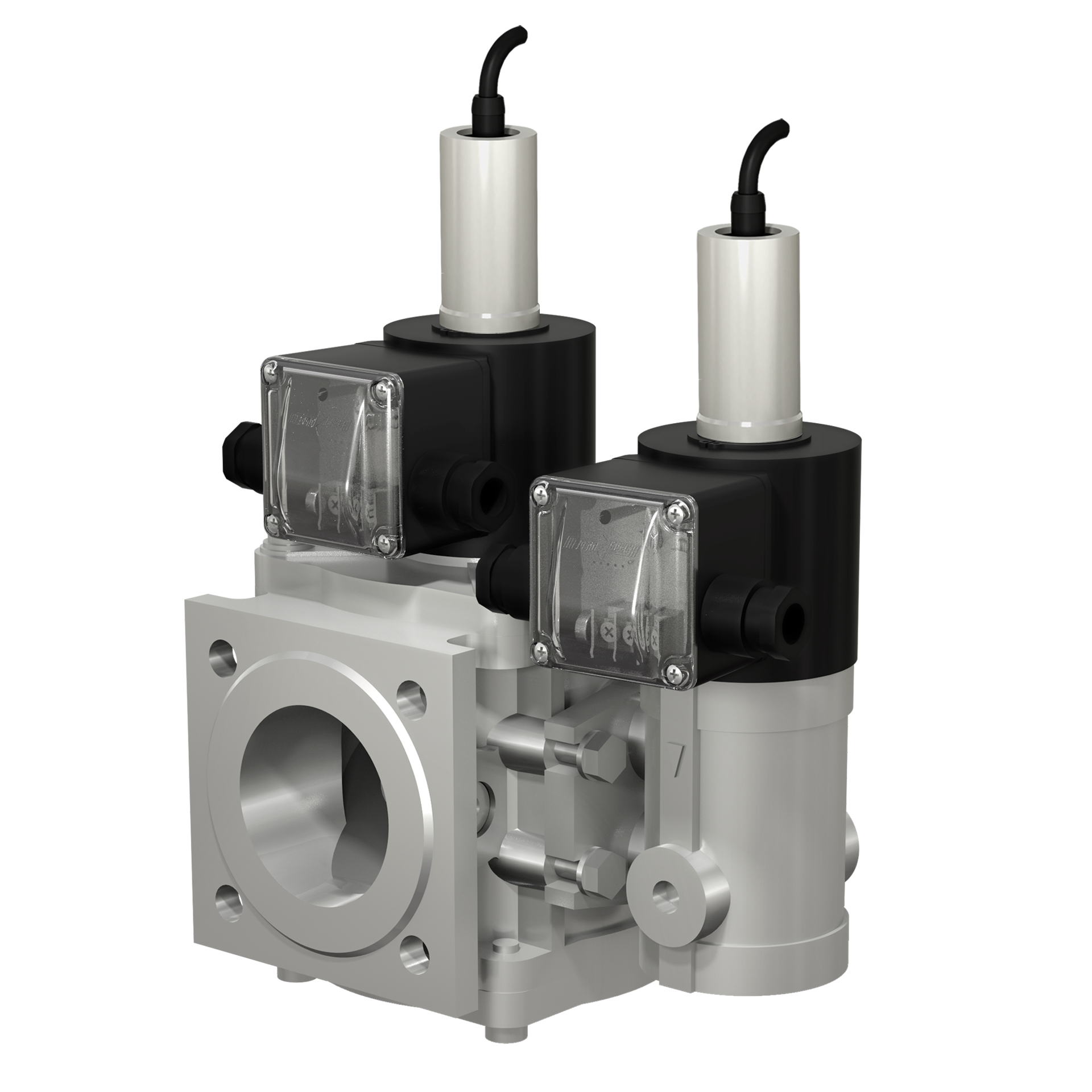

Фланцевые, муфтовые DN 40, 50, с двумя регуляторами расхода и датчиками положения (давление до 0,1 МПа и 0,3 МПа)
Description
Описание
Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 40 - 100 % расхода - напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот.
б) 10 - 60 % расхода - напряжение подано только на катушку “В”.
Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 40 - 100 % расхода - напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот.
б) 10 - 60 % расхода - напряжение подано только на катушку “В”.
Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 1000
Потребляемая мощность одной электромагнитной катушки, в нагретом состоянии, не более:
- для клапанов ВН11/2В-1КП, ВН11/2В-1КП фл., ВН2В-1КП, ВН2В-1КП фл. - 25 Вт;
- для клапанов ВН11/2В-3КП, ВН11/2В-3КП фл., ВН2В-3КП, ВН2В-3КП фл. - 35 Вт.
Потребляемый ток в момент открытия клапана, не более:
Потребляемая мощность одной электромагнитной катушки, в нагретом состоянии, не более:
- для клапанов ВН11/2В-1КП, ВН11/2В-1КП фл., ВН2В-1КП, ВН2В-1КП фл. - 25 Вт;
- для клапанов ВН11/2В-3КП, ВН11/2В-3КП фл., ВН2В-3КП, ВН2В-3КП фл. - 35 Вт.
Потребляемый ток в момент открытия клапана, не более:
- для катушки мощностью 25 Вт:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
- для катушки мощностью 35 Вт:
для исполнения 220 В: 190 мА
для исполнения 110 В: 380 мА
для исполнения 24 В: 1700 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
для исполнения 220 В: 190 мА
для исполнения 110 В: 380 мА
для исполнения 24 В: 1700 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты датчика положения: IP68
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты датчика положения: IP68
Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана.
В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН2В-1КПЕ фл.
Технические характеристики

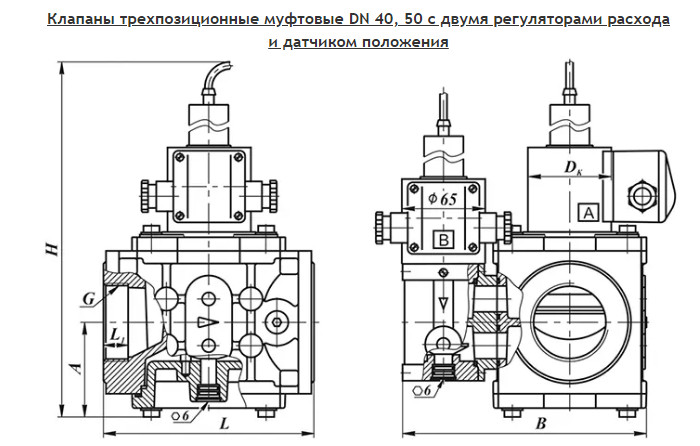

Габаритные и присоединительные размеры клапанов муфтовых DN 40, 50 c двумя регуляторами расхода и датчиком положения
|
Наименование
клапана
|
DN |
Диапазон
присоединит.
давления,
МПа
|
G,
дюйм
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления**
|
|||||
|
L
|
L1
|
B
|
DK
|
H
|
A
|
||||||
| ВН1½В-1КП | 40 | 0...0,1 | 1½ | 162 | 19 | 185 |
65 (80)*
|
308 | 75 |
7,1 (9,5)*
|
10,4 |
| ВН1½В-3КП | 40 | 0...0,3 | 1½ | 162 | 19 | 190 | 80 | 308 | 75 | 8,3 (9,8)* | 10,4 |
| ВН2В-1КП | 50 | 0...0,1 | 2 | 162 | 19 | 195 | 65 (80)* | 310 | 77 |
7,6 (10,0)*
|
12,6 |
| ВН2В-3КП | 50 | 0...0,3 | 2 | 162 | 19 | 200 | 80 | 310 | 77 | 8,8 (10,3)* | 12,6 |

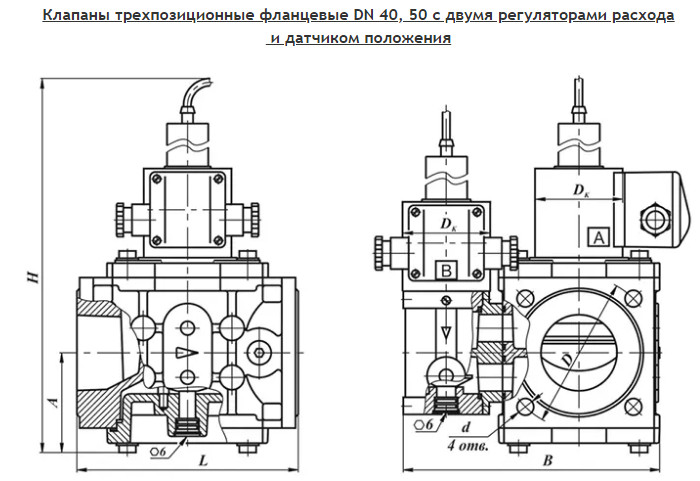

Габаритные и присоединительные размеры клапанов трехпозиционных фланцевых DN 40, 50 с двумя регуляторами расхода и датчиком положения
|
Наименование
клапана
|
DN |
Диапазон
присоединит.
давления,
МПа
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления**
|
||||||
|
L
|
B
|
DK
|
H
|
A
|
D
|
d
|
|||||
| ВН1½В-1КП фл. | 40 | 0...0,1 | 162 | 185 |
65 (80)*
|
308 | 75 | 100 | 12,5 |
7,1 (9,5)*
|
10,4 |
| ВН1½В-3КП фл. | 40 | 0...0,3 | 162 | 190 | 80 | 308 | 75 | 100 | 12,5 | 8,3 (9,8)* | 10,4 |
| ВН2В-1КП фл. | 50 | 0...0,1 | 162 | 195 | 65 (80)* | 310 | 77 | 110 | 12,5 |
7,6 (10,0)*
|
12,6 |
| ВН2В-3КП фл. | 50 | 0...0,3 | 162 | 200 | 80 | 310 | 77 | 110 | 12,5 | 8,8 (10,3)* | 12,6 |
* Для взрывозащищенного исполнения клапана
** При полностью открытом регуляторе расхода
