Фланцевые, муфтовые DN 40, 50, с одним регулятором расхода (до 0,1 МПа и 0,3 МПа) и датчиками положенияМуфтовые DN 20, 25, с двумя регуляторами расхода

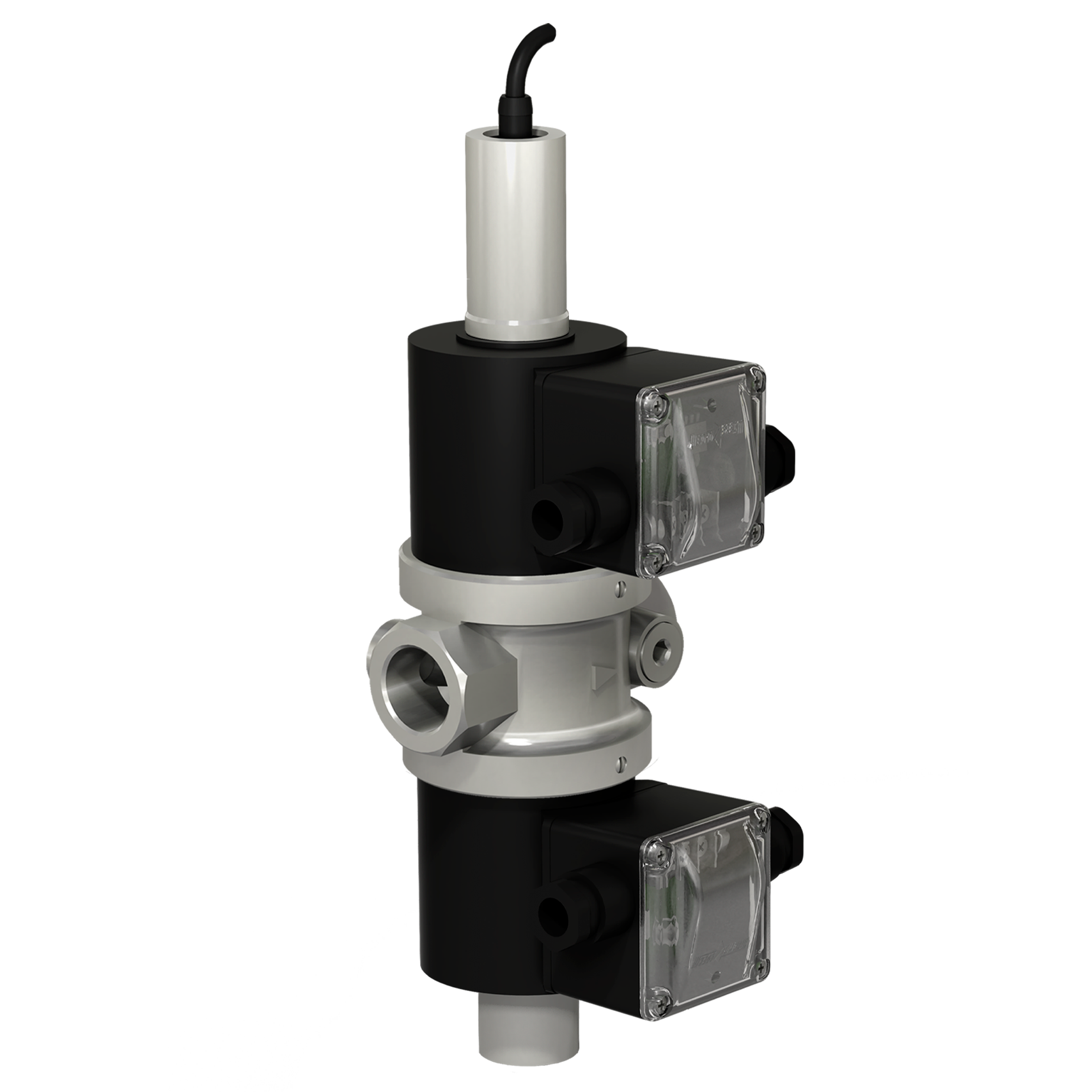

Муфтовые DN 20, 25, стальные, с одним регулятором расхода и датчиком положения
Description
Описание
Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.
Материал корпуса: легированная сталь
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
- в момент открытия клапана: 25 Вт;
- в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
для исполнения 220 В: 150 мА
для исполнения 110 В: 300 мА
для исполнения 24 В: 1300 мА
Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС)
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Тип датчика положения: индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Напряжение питания датчика положения: 10...30 В постоянного тока
Напряжение питания датчика положения: 10...30 В постоянного тока
Степень защиты датчика положения: IP68
Монтажное положение: любое, за исключением, когда электромагнитная катушка "А" направлена вниз.
В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН3/4В-0,2ПЕ ст.
Технические характеристики

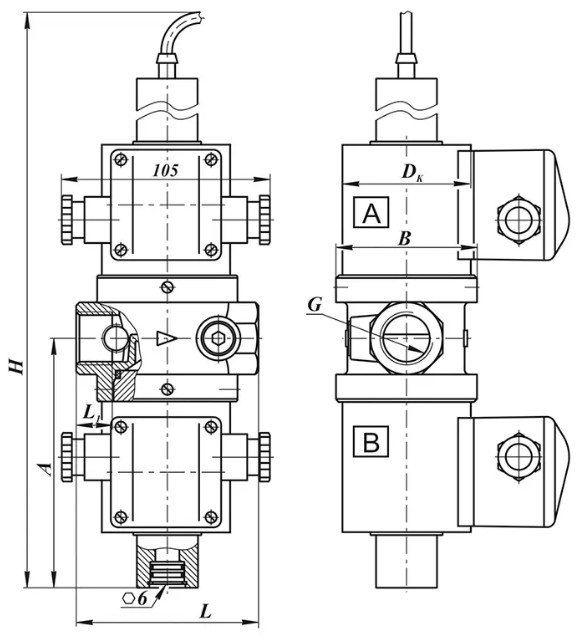

Габаритные и присоединительные размеры клапанов трехпозиционных муфтовых DN 20, 25, стальных, с одним регулятором расхода и датчиком положения
|
Наименование
клапана
|
DN |
Диапазон
присоединит.
давления, МПа
|
G,
дюйм
|
Размеры, мм |
Масса,
кг
|
Коэффициент
сопротивления**
|
|||||
|
L
|
L1
|
B
|
DK
|
H
|
A
|
||||||
| ВН¾В-0,2П ст. | 20 | 0...0,02 | ¾ | 91 | 18 | 71 |
65 (80)*
|
322 | 125 |
4,4 (6,8)*
|
8,0 |
| ВН¾В-1П ст. | 20 | 0...0,1 | ¾ | 91 | 18 | 71 | 65 (80)* | 322 | 125 | 4,4 (6,8)* | 8,0 |
| ВН1В-0,2П ст. | 25 | 0...0,02 | 1 | 105 | 21 | 80 | 65 (80)* | 329 | 128 |
4,6 (7,0)*
|
11,0 |
| ВН1В-1П ст. | 25 | 0...0,1 | 1 | 105 | 21 | 80 | 65 (80)* | 329 | 128 | 4,6 (7,0)* | 11,0 |
* Для взрывозащищенного исполнения клапана
** При полностью открытом регуляторе расхода
