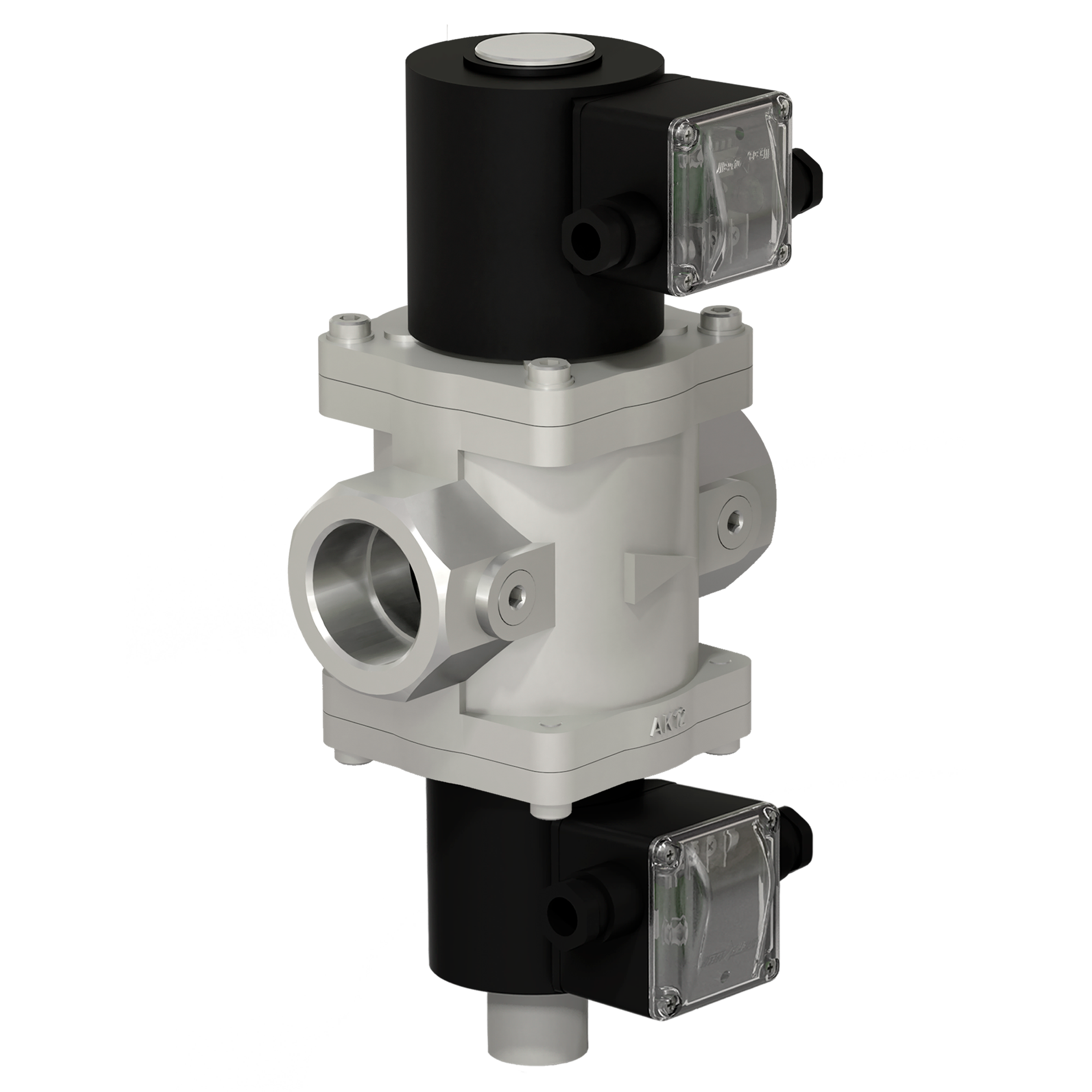

Муфтовые DN 20-50, с одним регулятором расхода

Description

Описание

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”.
Подвод электропитания к клапану осуществляется по следующей схеме:
а) 100 % расхода - напряжение подано на катушки “А” и “В”;
б) 10 - 60 % расхода - напряжение подано только на катушку “А”.
Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
Частота включений, 1/час, не более: 1000
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более:
  - в момент открытия клапана: 25 Вт;
  - в режиме энергосбережения: 12,5 Вт;
Потребляемый ток в момент открытия клапана, не более:
   для исполнения 220 В: 150 мА
   для исполнения 110 В: 300 мА
   для исполнения 24 В: 1300 мА
Климатическое исполнение:
   У3.1    (-30...+60 ОС);
   У2 (-45...+60 ОС);
   УХЛ2 (-60...+60 ОС)
   УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения
Степень защиты:
   общепромышленное исполнение - IP65;
   взрывозащищенное исполнение - IP67.
Полный ресурс включений, не менее: 1 000 000.
Монтажное положение: любое, за исключением, когда электромагнитная катушка "А" направлена вниз.

В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву "Е". Пример обозначения: ВН1В-0,2Е.

Технические характеристики

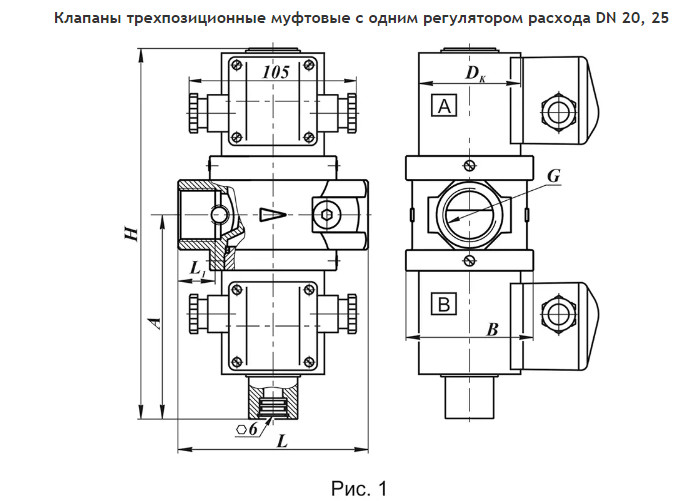

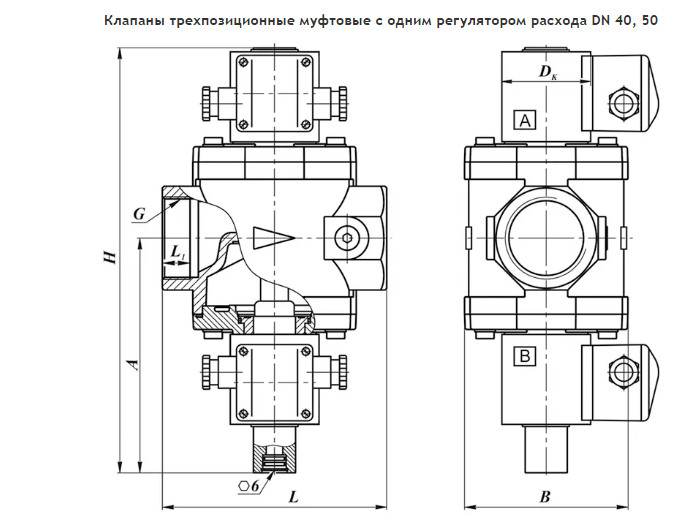

Габаритные и присоединительные размеры клапанов трехпозиционных муфтовых с одним регулятором расхода DN 20, 25, 40, 50

Наименование
клапана
DN
G,
дюйм
Диапазон
присоедин.
давления,
МПа
Размеры, мм
Масса, кг
Коэф.
сопр.**
Рис.
L L1 B DK Н А
ВН¾В-0,2 20 ¾  0…0,02 100 18 63 65 (80)* 224 125 3,5 (5,9)* 8,0  1
ВН¾В-1 20 ¾ 0…0,1 100 18 63 65 (80)* 224 125 3,5 (5,9)* 8,0  1
ВН1В-0,2 25 1 0…0,02 120 21 72 65 (80)* 231 128 3,7 (6,1)* 11,0  1
ВН1В-1 25 1 0…0,1 120 21 72 65 (80)* 231 128 3,7 (6,1)* 11,0  1
ВН1½В-1 40 0…0,02 162 19 108 65 (80)* 307 170 6,4 (8,8)* 10,4  2
ВН2В-1 50 2 0…0,1 162 19 118 65 (80)* 307 170 6,9 (9,3)* 12,6  2

     * Для взрывозащищенного исполнения клапана
     ** При полностью открытом регуляторе расхода
