Комплект прямых участков КПУ

Предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям

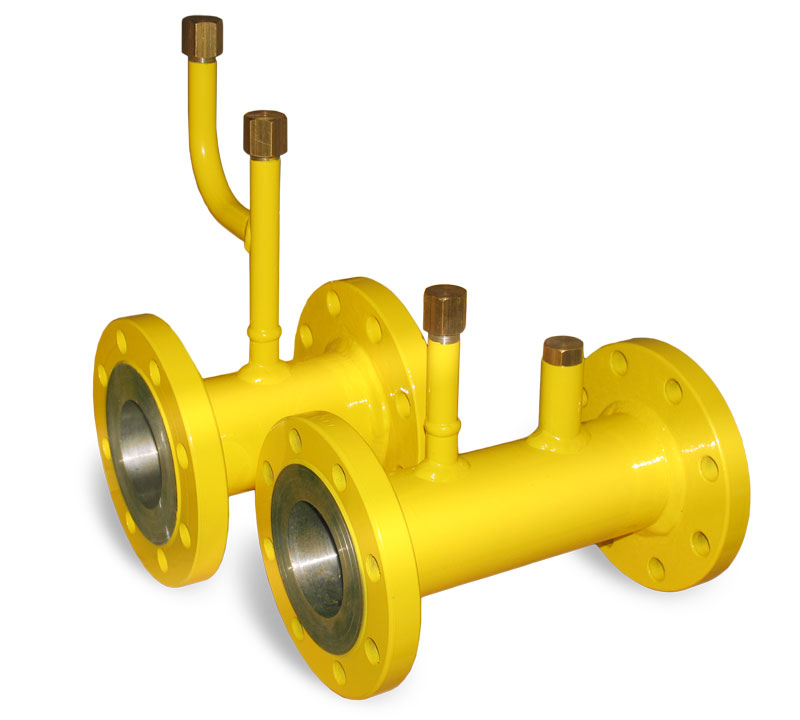

изображение_2022-04-27_100831045
Description

Назначение и принцип работы

Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.

При поставке счётчика в составе измерительного комплекса СГ-ЭК, может применяться комплект прямых участков КПУ-СГ-ЭК.

В комплект поставки входят:

  • участки трубопроводов до и после счетчика ( присоединительные поверхности, длины участков, места отбора давления и температуры выполняются согласно опросного листа).
  • акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
  • этикетка (паспорт)
  • сертификаты соответствия на материалы и комплектующие (по заказу).

Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.

Технические характеристики

Протекающая среда — неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;

Диапазон температур окружающей и протекающей среды от −40оС до +70оС.

Относительная влажность воздуха до 95%.

Рабочее давление не более: 1,2 МПа (1,6 МПа по специальному заказу).

Диаметр условного прохода (DN): от 50 до 300.

Длина прямого участка L, не менее: 2 DN.

Габаритные и присоединительные размеры прямых участков для счетчиков газа RVG и RABO

Условное обозначениеD1, ммL1, ммL2, ммL3, ммL4, ммД, ммД1, ммВ, ммФланцы
ГОСТ 33259		Масса, кг
КПУ-50/Р-31.51 Ø50 200 100 300 200 330 210 34,5 Фланец 50-16-01-1-В-Ст20 15,3
КПУ-80/Р-21.31 Ø80 250 100 400 250 360 240 29,5 Фланец 80-16-01-2-В-Ст20 23,1
КПУ-100/Р-21.31 Ø100 300 110 400 295 380 260 30 Фланец 100-16-01-1-В-Ст20 30,4
КПУ-150/Р-21.31 Ø150 400 160 550 420 440 320 30 Фланец 150-16-01-1-В-Ст20 53

Габаритные и присоединительные размеры прямых участков для счетчиков газа СГ

Условное обозначениеD1, ммL1, ммL2, ммL3, ммL4, ммД, ммД1, ммВ, ммФланцы
ГОСТ 33259		Масса, кг
КПУ-80/Т1-51.31 Ø80 420±3 100 400±1,5 250 360 240 29,5 Фланец 80-16-01-2-В-Ст20 24,8
КПУ-100/Т1-51.31 Ø100 520±3 110 400±1,5 295 380 260 30 Фланец 100-16-01-1-В-Ст20 33,4
КПУ-150/Т1-51.31 Ø150 770±3 160 550±1,5 420 440 320 30 Фланец 150-16-01-1-В-Ст20 60,3
КПУ-200/Т1-51.31 Ø200 1020±4 210 670±2,5 540 495 375 34,5 Фланец 200-16-01-1-В-Ст20 132,5

Габаритные и присоединительные размеры прямых участков КПУ-50/Т1-51.51 для счетчиков газа СГ DN50

Габаритные и присоединительные размеры прямых участков для счетчиков газа TRZ

Условное обозначениеD1, ммL1, ммL2, ммL3, ммL4, ммД, ммД1, ммВ, ммФланцы
ГОСТ 33259		Масса, кг
КПУ-80/Т2-21.31 Ø80 250±1,5 100 400±1,5 250 360 240 29,5 Фланец 80-16-01-2-В-Ст20 23,1
КПУ-100/Т2-21.31 Ø100 300±1,5 110 400±1,5 295 380 260 30 Фланец 100-16-01-1-В-Ст20 30,4
КПУ-150/Т2-21.31 Ø150 400±1,5 160 550±1,5 420 440 320 30 Фланец 150-16-01-1-В-Ст20 53
КПУ-200/Т2-21.31 Ø200 550±3 210 670±3 540 495 375 34,5 Фланец 200-16-01-1-В-Ст20 107,2
КПУ-250/Т2-21.31 Ø251 650±3 260 800±3 670 560 440 36,5 *) 179,7
КПУ-300/Т2-21.31 Ø301 800±3 310 950±3 820 610 495 37,5 **) 259,2

*) Фланцы, присоединяемые к счетчику газа — Фланец 250-16-01-1-F-Ст20, остальные фланцы — Фланец 250-16-01-1-В-Ст20.

**) Фланцы, присоединяемые к счетчику газа — Фланец 300-16-01-1-F-Ст20, остальные фланцы — Фланец 300-16-01-1-В-Ст20.

Габаритные и присоединительные размеры прямых участков КПУ-50/Т2-31.51 для счетчиков газа TRZ DN50
