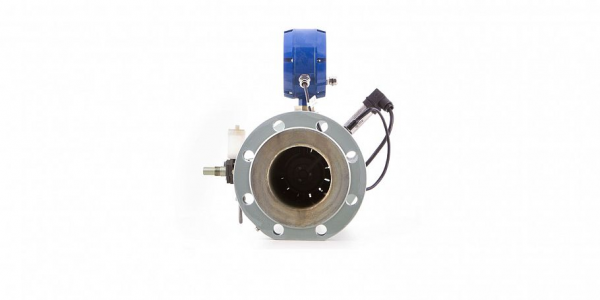

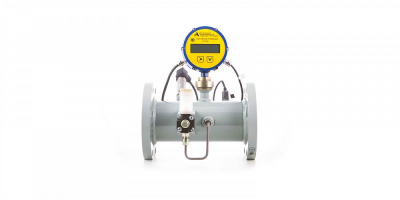

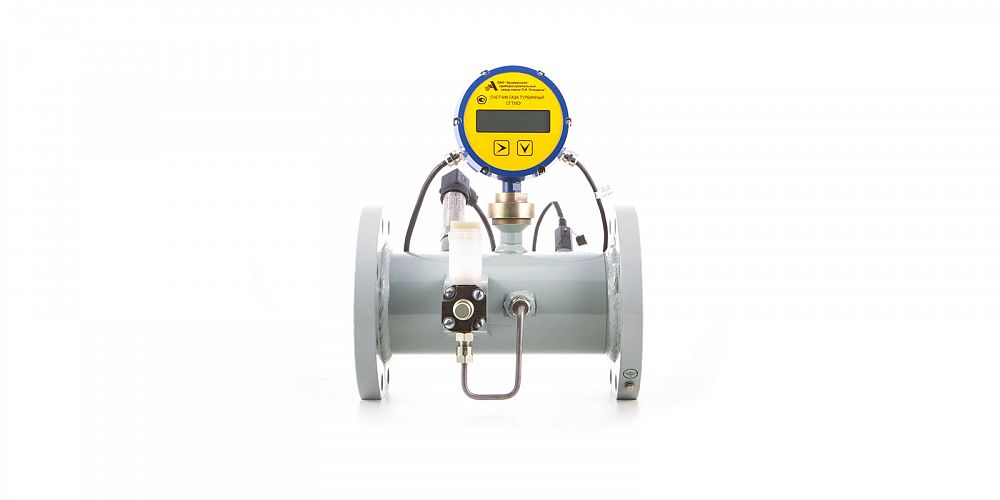

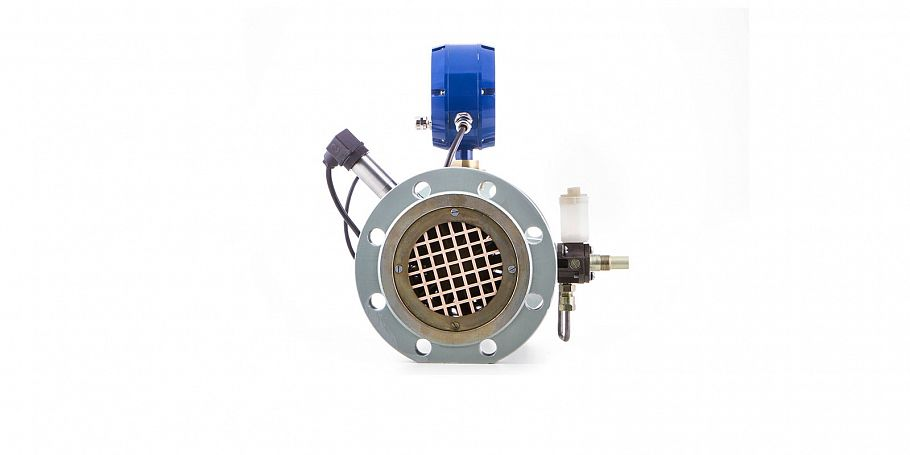

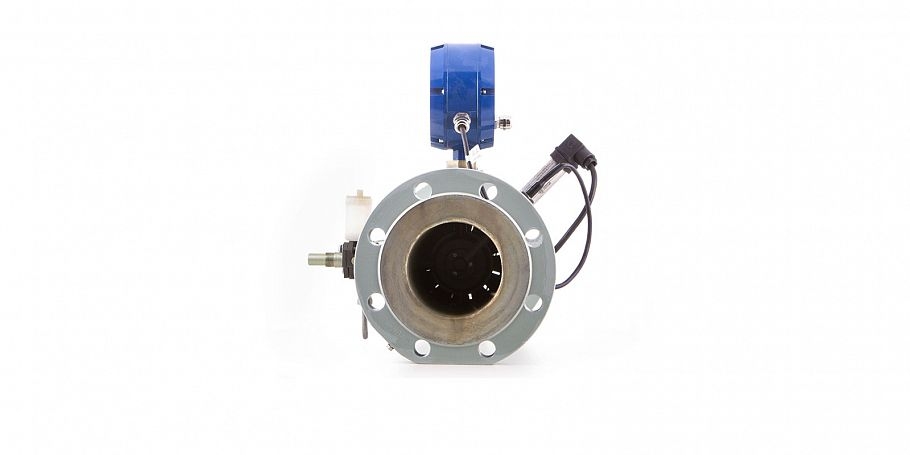

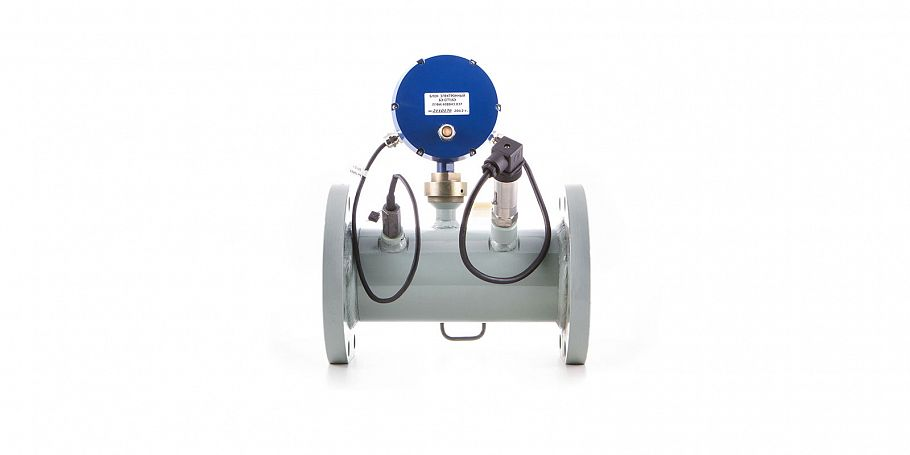

Счётчик газа СГТ16Э

Предназначены для измерения объема неагрессивного неоднородного по химическому соcтаву природного газа
изображение_2022-07-28_111151129
_2022-07-28_111229218
_2022-07-28_111236625
_2022-07-28_111222007
изображение_2022-07-28_111151129
Description

Назначение

Счетчики газа турбинные СГТ16Э предназначены для измерения объема неагрессивного неоднородного по химическому соcтаву природного газа по ГОСТ 5542-87, воздуха, азота и других неагрессивных газов с плотностью не менее 0,67 кг/м3, а также для измерения температуры и давления с целью пересчета измеренного объема к условиям по ГОСТ 2939-63.

Область применения

Учет (в том числе при коммерческих операциях) объема газа, при плавно меняющихся потоках, в установках промышленных и коммунальных предприятий, в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектах.

Счетчик может устанавливаться во взрывоопасных зонах класса В-1б согласно ПУЭ «Правила устройства электроустановок» (глава 7.3), в которых возможно в случае аварий или неисправностей образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категории IIА группы Т4 по ГОСТ Р 51330.0.

Вид климатического исполнения счетчика УХЛ.3* по ГОСТ 15150 при температуре окружающей среды от минус 40 до плюс 60°С; относительная влажность воздуха до 95 % при температуре плюс 25 °С и более низких температурах без конденсации влаги.

Межповерочный интервал счетчика — 4 года.

Срок службы счетчика — 12 лет.

Основные характеристики

Счетчик выполняет свои функции и обеспечивает заданные параметры в диапазоне расходов согласно таблице 1 при избыточном давлении измеряемого газа от 2200 Па до 1,2 МПа (от 0,0220 кгс/см2 до 12 кгс/см2).

Таблица 1

Условное обозначение счетчика Расход, м3/ч Qmin:Qmax Порог чувствитель-
ности, м3/ч, не более		 Диаметр условного прохода (Ду), мм
максималь-
ный (Qmax)		 минималь-
ный (Qmin)
СГТ16Э-100,
СГТ16Э-100-К		      100      5      1:20      3      50
СГТ16Э-250,
СГТ16Э-250-К		      250      5      1:50      3,75      80
СГТ16Э-400,
СГТ16Э-400-К		      400      8      1:50      6,0      100
СГТ16Э-650,
СГТ16Э-650-К		      650      12,5      1:50      10      100
СГТ16Э-800,
СГТ16Э-800-К		      800      16      1:50      12,5      150
СГТ16Э-1000,
СГТ16Э-1000-К		      1000      20      1:50      16      150
СГТ16Э-1600,
СГт16Э-1600К		      1600      32,5      1:50      25      200
СГТ16Э-2500,
СГТ16Э-2500-К		      2500      50      1:50      40      200
СГТ16Э-4000,
СГТ16Э-4000-К
  • Пределы допускаемой относительной погрешности измерений объема (до проведения коррекции): ±1,0%.
  • Потеря давления на счетчике при максимальном расходе не более 1800 Па (180 мм вод. ст).
  • Диапазон измерений температуры измеряемого газа от минус 23 до плюс 67 °С.
  • Пределы допускаемой абсолютной погрешности измерений температуры ±0,5 °С.

Диапазон измерений абсолютного давления и погрешность измерения абсолютного давления обеспечиваются входящим в состав счетчика датчиком давления СДВ. Количество диапазонов и верхние пределы измерений давления в каждом диапазоне приведены в таблице 2.

Таблица 2

Условное обозначение счетчика   Верхний предел измеряемых СДВ давлений (диапазон измерений), МПа
первого
диапазона		 второго
диапазона		 третьего
диапазона
СГТ16Э-Qmax-К1,6 1,6 1,0 0,6
СГТ16Э-Qmax-K0,6 0,6 0,4 0,25

Переключение с одного поддиапазона измерения давления на другой (при изменении давления в трубопроводе) происходит автоматически.

  • Пределы допускаемой приведенной погрешности измерений абсолютного давления в каждом диапазоне равны ±0,25 %.
  • Пределы допускаемой относительной погрешности измерений объема, приведенного к условиям по ГОСТ 2939: ±1,5 %.
  • Пределы допускаемой относительной погрешности измерений текущего времени и времени наработки ±0,1 %.
  • Питание счетчика осуществляется от внутреннего литиевого источника постоянного тока номинальным напряжением 3,6 В. Возможно подключения внешнего источника постоянного тока (блока питания БПЭК-02) напряжением (8,5±0,5) В.
  • Мощность, потребляемая счетчиком, от внешнего источника не более 0,9 ВА.
  • Счетчик предназначен для непрерывного режима работы.
  • Счетчик герметичен при избыточном давлении измеряемого газа до 1,6 МПа (16 кгс/см2).
  • Счетчик выдерживает испытания на прочность при избыточном давлении воды 2,4 МПа (24 кгс/см2). Максимальное давление, которое выдерживает СДВ, указано в его паспорте. ¨Масса счетчика: от 5 до 47 кг
  • Ток. Потребляемый счетчиком от внутреннего литиевого элемента не более 35 мкА в «спящем» режиме и не более 35 мА в режиме индикации. Переключение из «спящего» режима в режим индикации происходит один раз в 30 с на 4-5 с.
  • В дополнение к перечисленным выше функциям счетчик также обеспечивает:
    — измерение и индикацию времени наработки с момента первого включения;
    — индикацию текущего времени и даты;
    — создание часового и суточного архивов с возможностью вывода последних на внешние устройства по каналу RS232/RS485;
    — хранение результатов измерений и расчетов в энергонезависимом архиве с возможностью вывода данных из архива на цифровое табло и внешние устройства по каналу RS232/RS485.

В комплект счетчика СГТ16Э-100-К входит входной и выходной переходники, поэтому дополнительные прямолинейные участки до и после счетчика не требуются. Для остальных счетчиков длина прямолинейных участков должна быть 2 Dy до счетчика и 1 Dy после счетчика.
