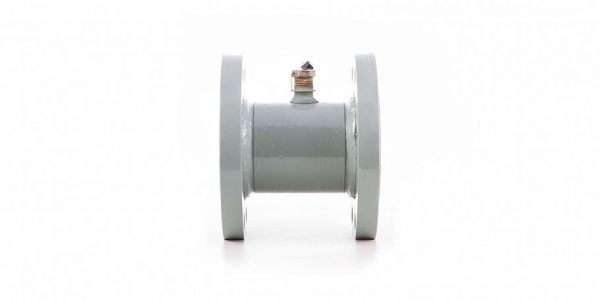

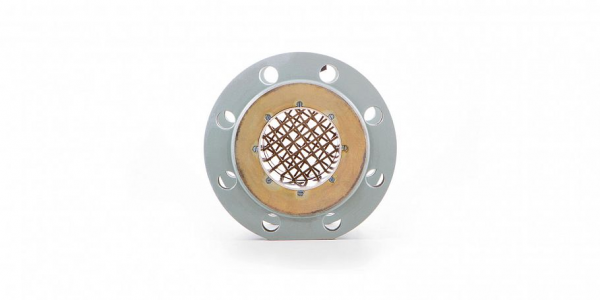

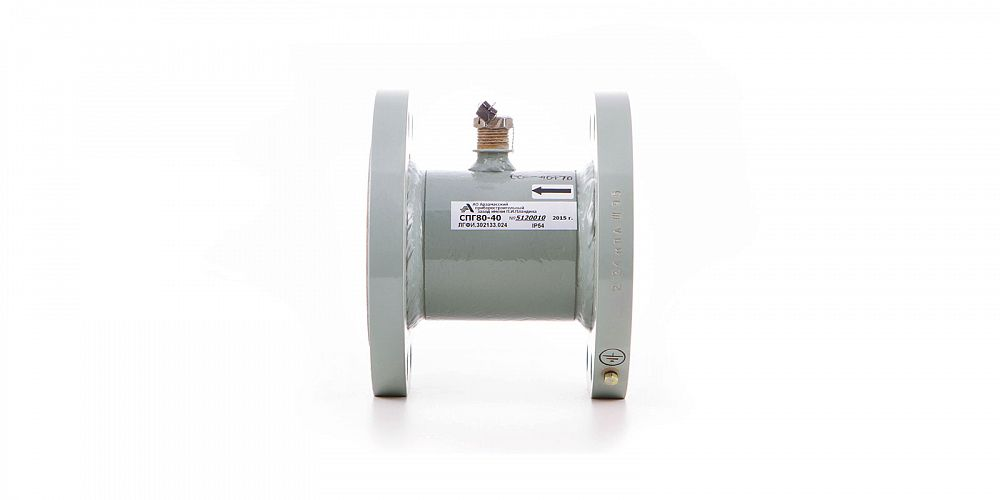

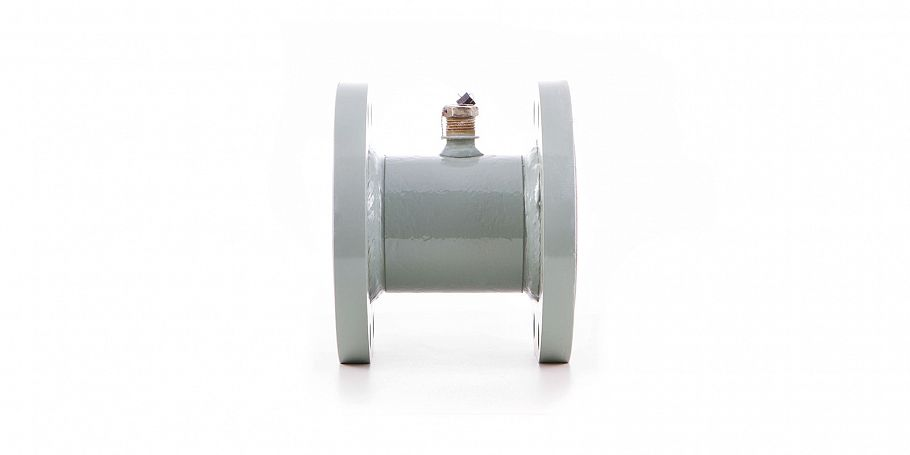

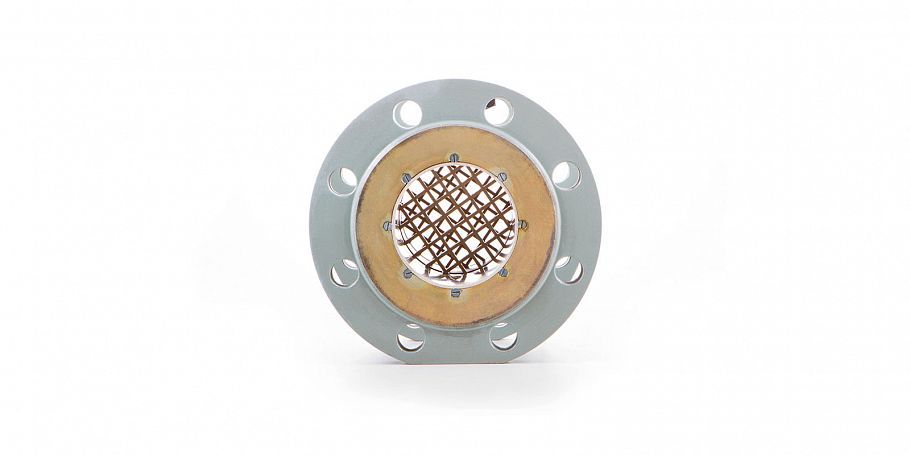

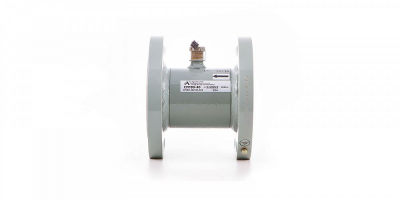

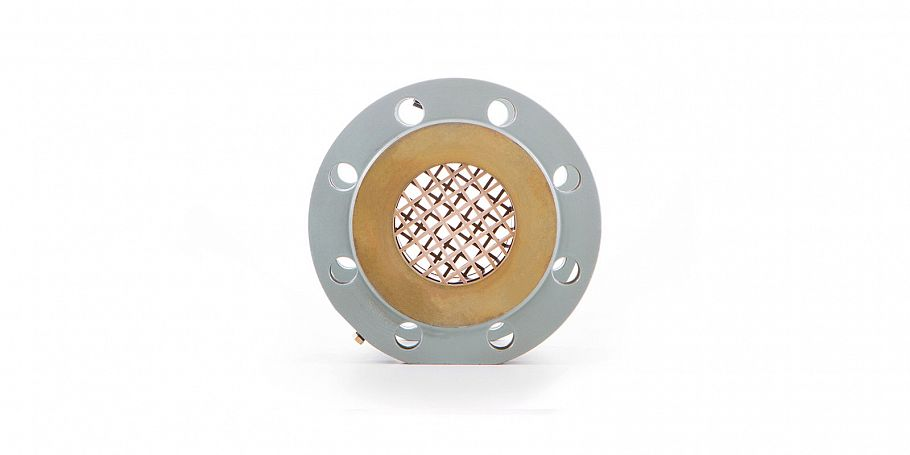

Стабилизатор потока газа СПГ
Предназначен для уменьшени я завихрений, пульсаций потока и сокращения прямых участков
Description
Назначение
Стабилизатор потока газа СПГ предназначен для уменьшени я завихрений, пульсаций потока и сокращения прямых участков до счетчика и после счетчика газа СГ16МТ, СГ16МТ-Р и устанавливается непосредственно перед счетчиком.
При установке СПГ прямого дополнительного участка перед СПГ и после счетчика не требуется.
СПГ имеет штуцер с резьбой G-1/2-B для присоединения приборов, измеряющих потери давления на счетчике СГ.
Обозначение при заказе
При заказе следует указать наименование прибора, значение условного прохода Ду и предельную пониженную температуру окружающего воздуха — 30 (для температуры минус 30 °С) или 40 (для температуры минус 40 °С).
Пример: Стабилизатор потока газа СПГ для Ду 50, предназначенный для эксплуатации при температуре от минус 40 °С: СПГ50-40.
Гарантийный срок - 24 месяца с даты ввода в эксплуатацию
Срок службы - 12 лет
Основные характеристики
| Наименование параметров | Значение |
| Рабочее давление газа в месте установки СПГ, МПа (кгс/см2) | 0,0012 – 1,6 (0,012 - 16 кгс/см2) |
| Испытательное давление корпуса, МПа (кгс/см2) | 2,4 (24) са, МПа (кгс/см2) |
| Температура измеряемого газа, °С | от -20 до +50 |
| Температура окружающего воздуха (указана на корпусе СПГ), °С | от-30 до+ 50 (по заказу от -40 до +70) |
Примечание:
При монтаже стабилизатора потока газа СПГ выполнять требования по монтажу счетчиков газа СГ согласно ЛГФИ.407221.001РЭ, ЛГФИ.407221.026 РЭ, ЛГФИ.407221.046 РЭ.
Сертификаты / Документы
Изделие СПГ не является средством измерения и не требует сертификации.
