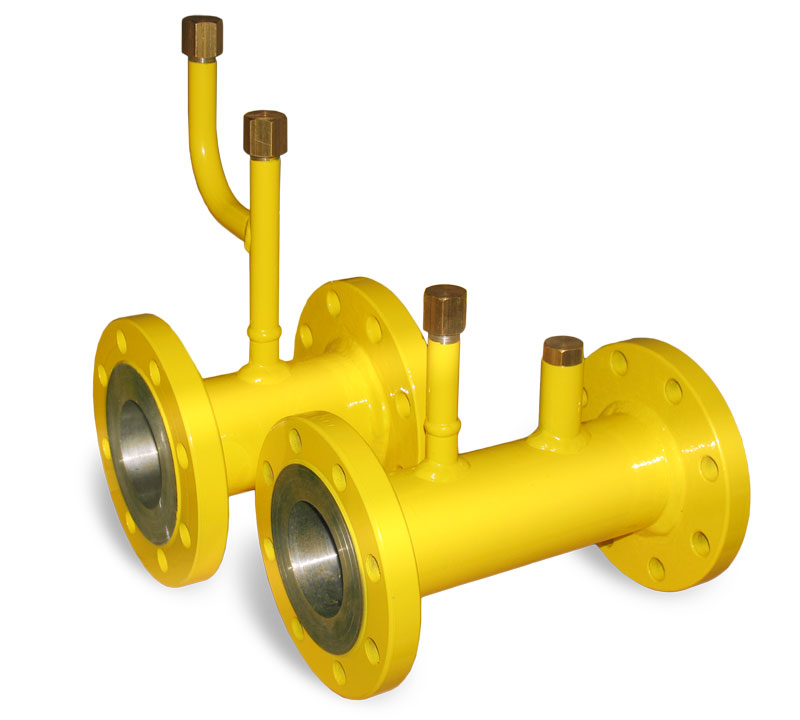

Комплект прямых участков КПУ
Предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям
Description
Назначение
Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2023 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2023 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.
При поставке счётчика в составе измерительного комплекса СГ-ЭК может применяться комплект прямых участков КПУ-СГ-ЭК.
Состав
В комплект поставки входят:
- участки трубопроводов до и после счетчика ( присоединительные поверхности, длины участков, места отбора давления и температуры выполняются согласно опросного листа).
- акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2023, заверенный представителем ФГУ «ЦСМ»
- этикетка (паспорт)
- сертификаты соответствия на материалы и комплектующие (по заказу).
Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.
Технические характеристики
- Протекающая среда — неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;
- Диапазон температур окружающей и протекающей среды от −40 °С до +70 °С.
- Относительная влажность воздуха до 95%.
- Рабочее давление не более: 1,2 МПа (1,6 МПа по специальному заказу).
- Диаметр условного прохода (DN): от 50 до 300.
- Длина прямого участка L, не менее: 2DN.
Габаритные и присоединительные размеры

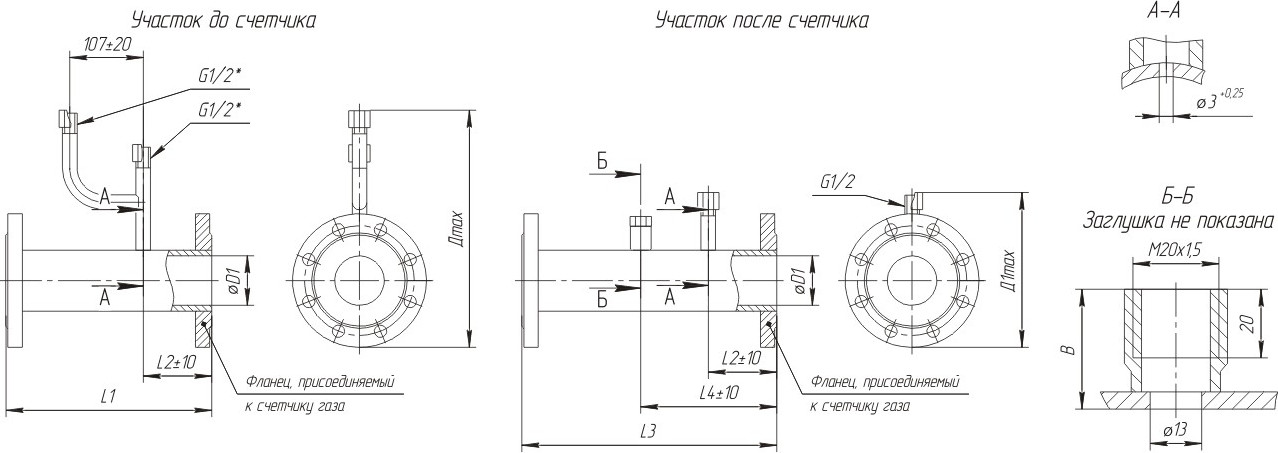

Габаритные и присоединительные размеры прямых участков для счетчиков газа РГ-Р, RVG и RABO
| Условное обозначение | D1, мм | L1, мм | L2, мм | L3, мм | L4, мм | Д, мм | Д1, мм | В, мм | Фланцы ГОСТ 33259 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| КПУ-50/Р-31.51 | 50±1,7 | 200 | 100 | 300 | 200 | 330 | 210 | 30 | Фланец 50-16-01-1-В-Ст20 | 15,3 |
| КПУ-80/Р-21.31 | 80±2,3 | 250 | 100 | 400 | 250 | 360 | 240 | 25 | Фланец 80-16-01-2-В-Ст20 | 23,1 |
| КПУ-100/Р-21.31 | 100±2,3 | 300 | 110 | 400 | 295 | 380 | 260 | 25 | Фланец 100-16-01-1-В-Ст20 | 30,4 |
| КПУ-150/Р-21.31 | 150±3,0 | 400 | 160 | 550 | 420 | 440 | 320 | 25 | Фланец 150-16-01-1-В-Ст20 | 53 |

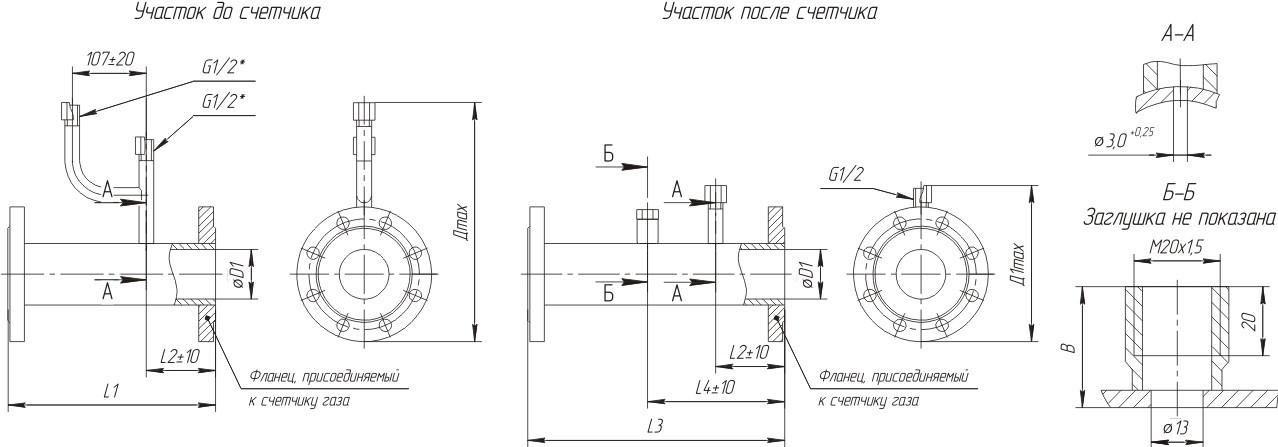

Габаритные и присоединительные размеры прямых участков для счетчиков газа СГ
| Условное обозначение | D1, мм | L1, мм | L2, мм | L3, мм | L4, мм | Д, мм | Д1, мм | В, мм | Фланцы ГОСТ 33259 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| КПУ-80/Т1-51.31 | 80±2,3 | 420±3 | 100 | 400±1,5 | 250 | 360 | 240 | 25 | Фланец 80-16-01-2-В-Ст20 | 24,8 |
| КПУ-100/Т1-51.31 | 100±2,3 | 520±3 | 110 | 400±1,5 | 295 | 380 | 260 | 25 | Фланец 100-16-01-1-В-Ст20 | 33,4 |
| КПУ-150/Т1-51.31 | 150±3 | 770±3 | 160 | 550±1,5 | 420 | 440 | 320 | 25 | Фланец 150-16-01-1-В-Ст20 | 60,3 |
| КПУ-200/Т1-51.31 | 200±5 | 1020±3 | 210 | 670±2,5 | 540 | 495 | 375 | 25 | Фланец 200-16-01-1-В-Ст20 | 132,5 |

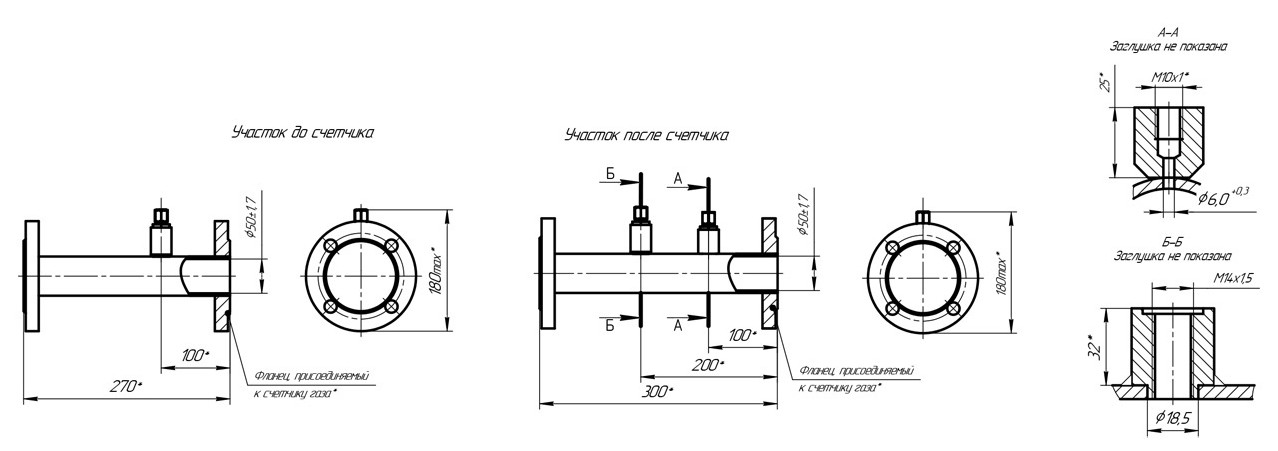

Габаритные и присоединительные размеры прямых участков КПУ-50/Т1-51.51 для счетчиков газа СГ DN50

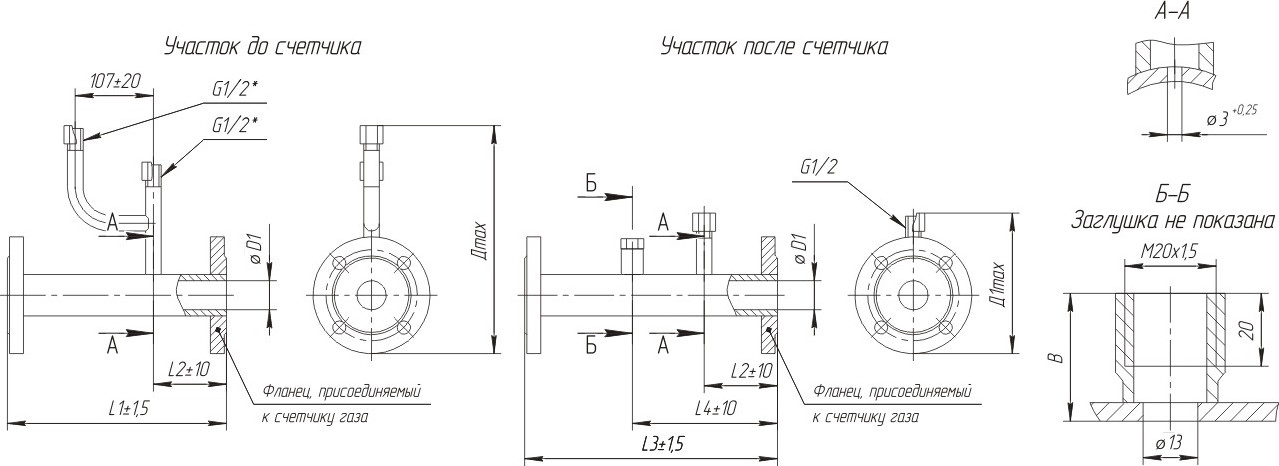

Габаритные и присоединительные размеры прямых участков для счетчиков газа РГ-Т, TRZ
| Условное обозначение | D1, мм | L1, мм | L2, мм | L3, мм | L4, мм | Д, мм | Д1, мм | В, мм | Фланцы ГОСТ 33259 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| КПУ-80/Т2-21.31 | 80±2,3 | 250±1 | 100 | 400±1 | 250 | 360 | 240 | 25 | Фланец 80-16-01-2-В-Ст20 | 23,1 |
| КПУ-100/Т2-21.31 | 100±2,3 | 300±1 | 110 | 400±1 | 295 | 380 | 260 | 25 | Фланец 100-16-01-1-В-Ст20 | 30,4 |
| КПУ-150/Т2-21.31 | 150±3,0 | 400±1 | 160 | 550±1 | 420 | 440 | 320 | 25 | Фланец 150-16-01-1-В-Ст20 | 53 |
| КПУ-200/Т2-21.31 | 200±2 | 550±1,5 | 210 | 670±1,5 | 540 | 495 | 375 | 25 | Фланец 200-16-01-1-В-Ст20 | 107,2 |
| КПУ-250/Т2-21.31 | 250±2,5 | 650±1,5 | 260 | 800±1,5 | 670 | 560 | 440 | 25 | *) | 179,7 |
| КПУ-300/Т2-21.31 | 250±2,5 | 800±1,5 | 310 | 950±1,5 | 820 | 610 | 495 | 25 | **) | 259,2 |
*) Фланцы, присоединяемые к счетчику газа — Фланец 250-16-01-1-F-Ст20, остальные фланцы — Фланец 250-16-01-1-В-Ст20.
**) Фланцы, присоединяемые к счетчику газа — Фланец 300-16-01-1-F-Ст20, остальные фланцы — Фланец 300-16-01-1-В-Ст20.

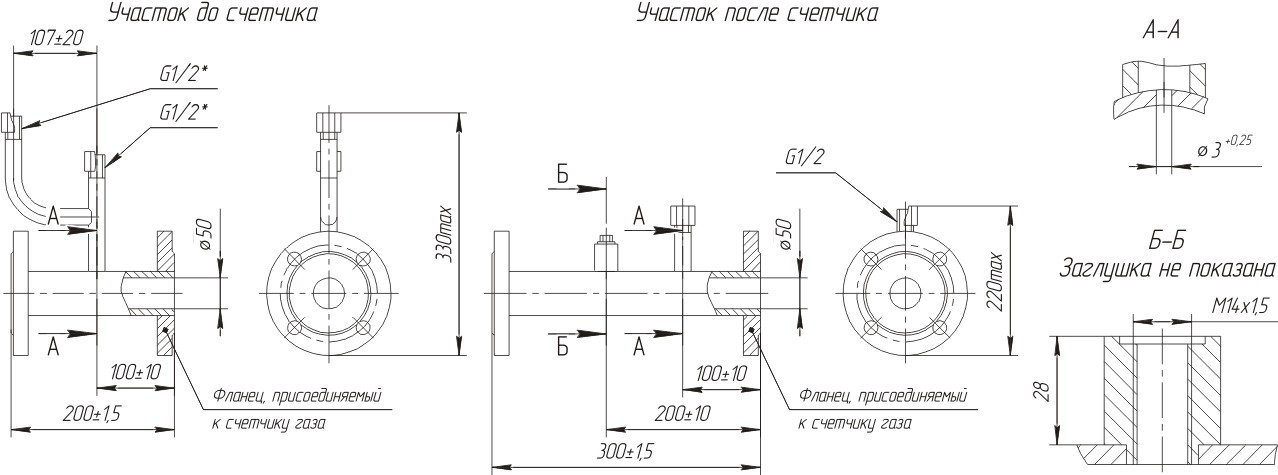

Габаритные и присоединительные размеры прямых участков КПУ-50/Т2-31.51 для счетчиков газа РГ-Т DN50, TRZ DN50
