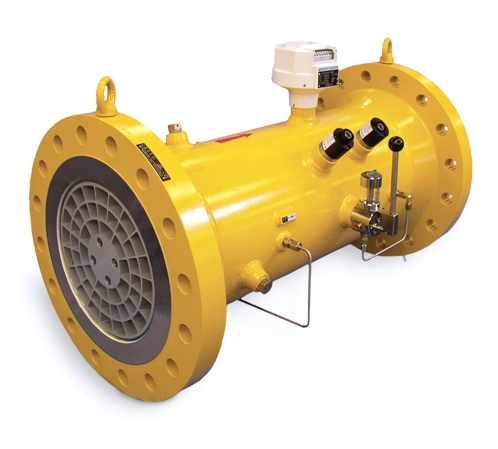

Расходомеры-счетчики газа турбинные SM-RI-X

Предназначены для измерений объемного расхода (объема) природного, попутного (нефтяного) газа, азота, воздуха и прочих не агрессивных чистых газов
изображение_2022-04-27_095044959
_2022-04-27_095102672
_2022-04-27_095115499
изображение_2022-04-27_095044959
Description

Расходомеры-счетчики газа турбинные SM-RI-X G650, SM-RI-X G1000, SM-RI-X G1600, SM-RI-X G2500, SM-RI-X G4000, SM-RI-X G6500, SM-RI-X G10000, SM-RI-X G16000

Назначение и принцип работы

Расходомеры-счетчики газа турбинные SM-RI-X предназначены для измерений объемного расхода (объема) природного, попутного (нефтяного) газа, азота, воздуха и прочих не агрессивных чистых газов.

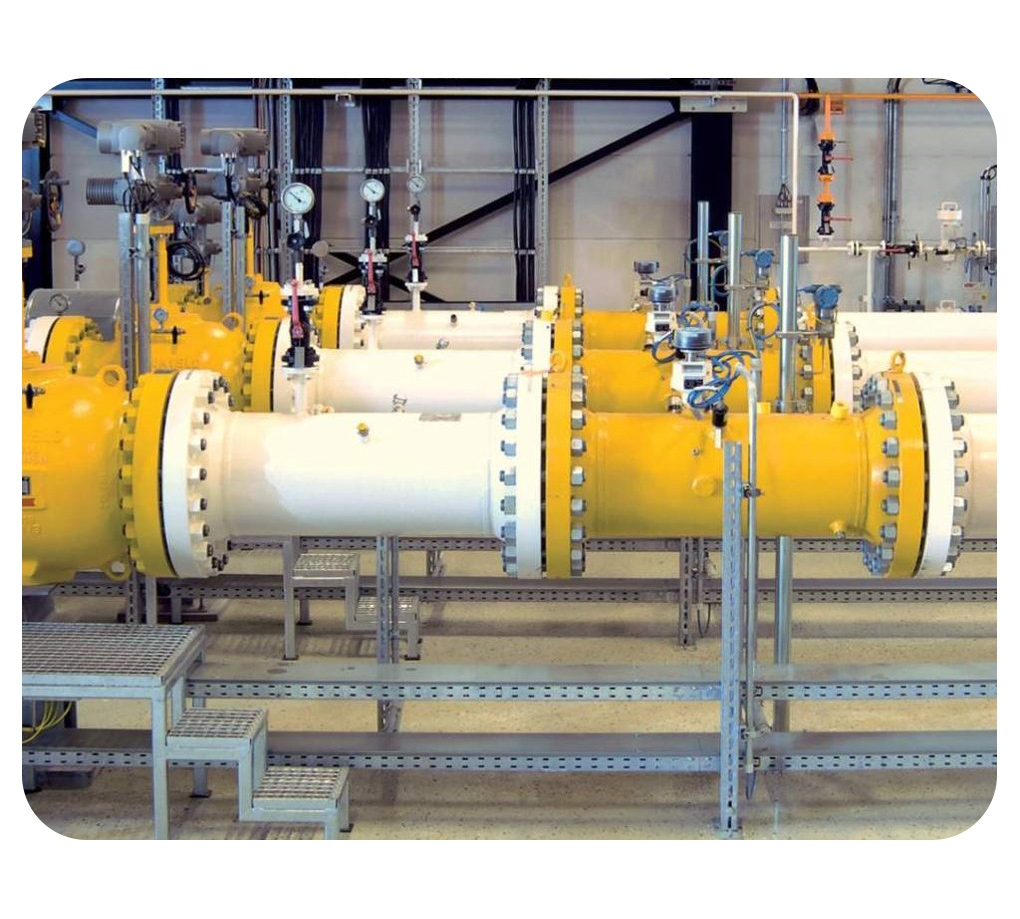

Область применения: коммерческий и оперативный учет потребления газа в газовой, нефтегазовой, нефтехимической, пищевой и других отраслях промышленности.

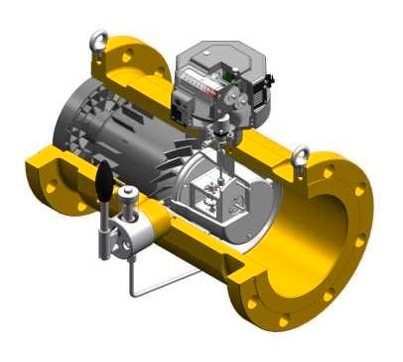

Принцип действия расходомера основан на преобразовании движения потока газа во вращательное движение аксиальной турбины, установленной в корпусе расходомера. Встроенный струевыпрямитель устраняет все ассиметрии и возмущения потока. При прохождении газа через струевыпрямитель скорость потока газа повышается, что увеличивает импульс, передаваемый на колесо турбины. Это позволяет достигать высокой точности измерений, даже на низких расходах. Вал колеса турбины установлен на надежные подшипники. Шестеренчатый редуктор через магнитную муфту передает вращение на 8-разрядное механическое роликовое счетное устройство, находящееся в «голове» счетчика. После прохождения через турбинное колесо газ проходит через специальный выходной канал, минимизирующий потерю давления на счетчике. Расходомер снабжен системой смазки подшипников и имеет исполнение «Cryo» для работы при отрицательных температурах газа, с защитой от обледенения.

Корпус и встроенный струевыпрямитель расходомера изготовлены из стали, турбина — из алюминия, подшипники, главный вал — из нержавеющей стали.

Технические характеристики

Расходомеры разработаны для измерения больших расходов газа (до 25 000 р. м3/час) на больших ДУ трубопроводов (от 200 до 600мм) и больших давлениях (до 15 Мпа).Точность измерения при этом обеспечивает относительная погрешность измерения 0.5%.В случае низких технических требований по диапазонам измерения расходов Qmin:Qmax (до 1:50) на узлах учета турбинные расходомеры SM-RI-X являются удачной бюджетной и технической альтернативой ультразвуковым расходомерам газа.

Наименование характеристикиЗначение параметра
Диаметр условного прохода, мм От 200 до 600
Диапазон измерений расхода в рабочих условиях Qmin-Qmax, м3/ч от 50 до 25000
Частота выходных сигналов при Qmax, Гц До 4 КГц
Пределы допускаемой относительной погрешности
измерений объемного расхода (объема), %
при атмосферном давлении — в диапазоне от 0,2Qmax до Qmax
в диапазоне от Qmin до 0,2Qmax
при давлении выше атмосферного — в диапазоне от 0,2Qmax до Qmax
в диапазоне от Qmin до 0,2Qmax

±0,5
±2,0
±0,5
±1,0
Диапазон изменения температуры измеряемой среды, °С от −25 до +70
Абсолютное давление измеряемой среды, МПа, До 10 Мпа
Установочная длина 3 Ду
Требуемый прямой участок перед расходомером не менее 2 Ду
Прямой участок после расходомера Не требуется
