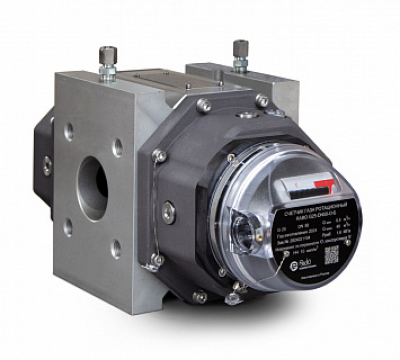

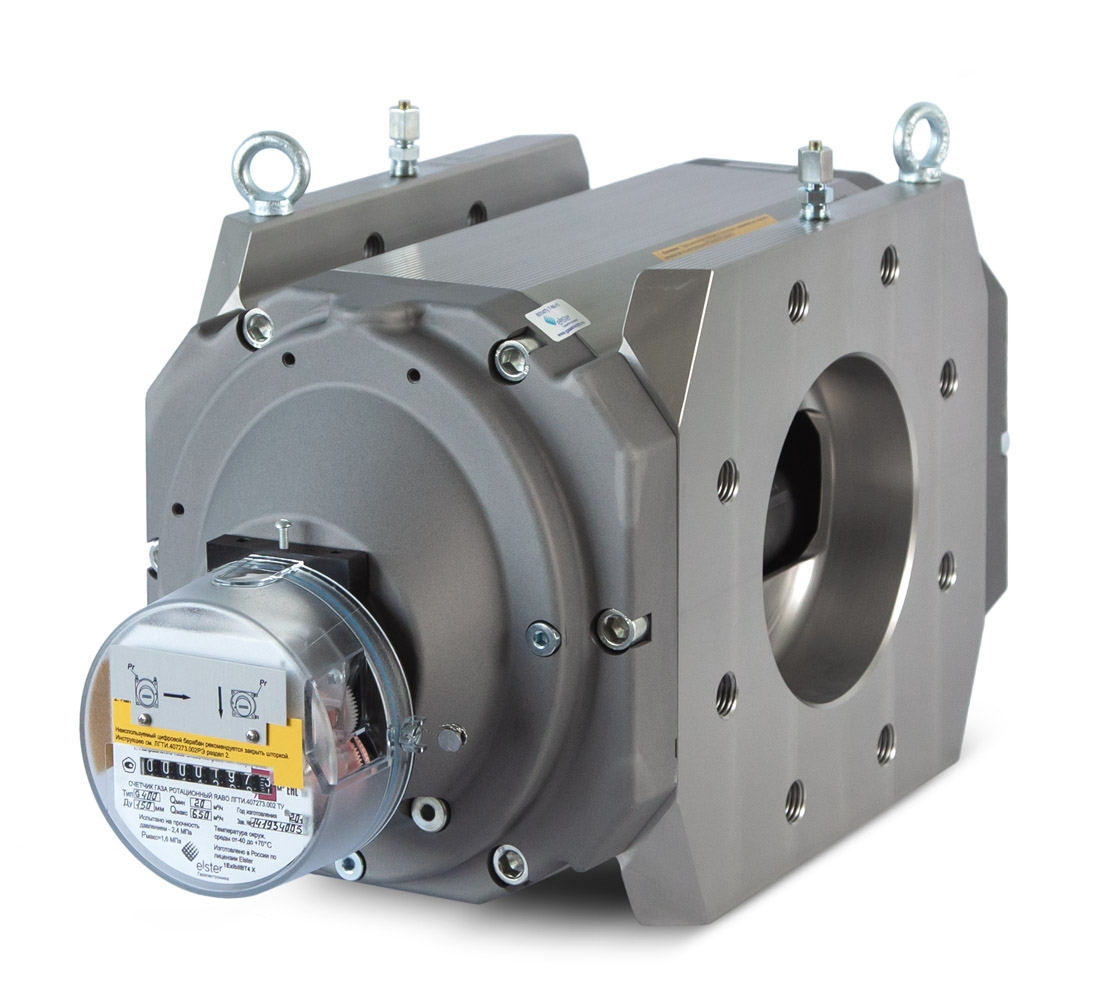

Ротационные счетчики газа RABO
Предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов
Description

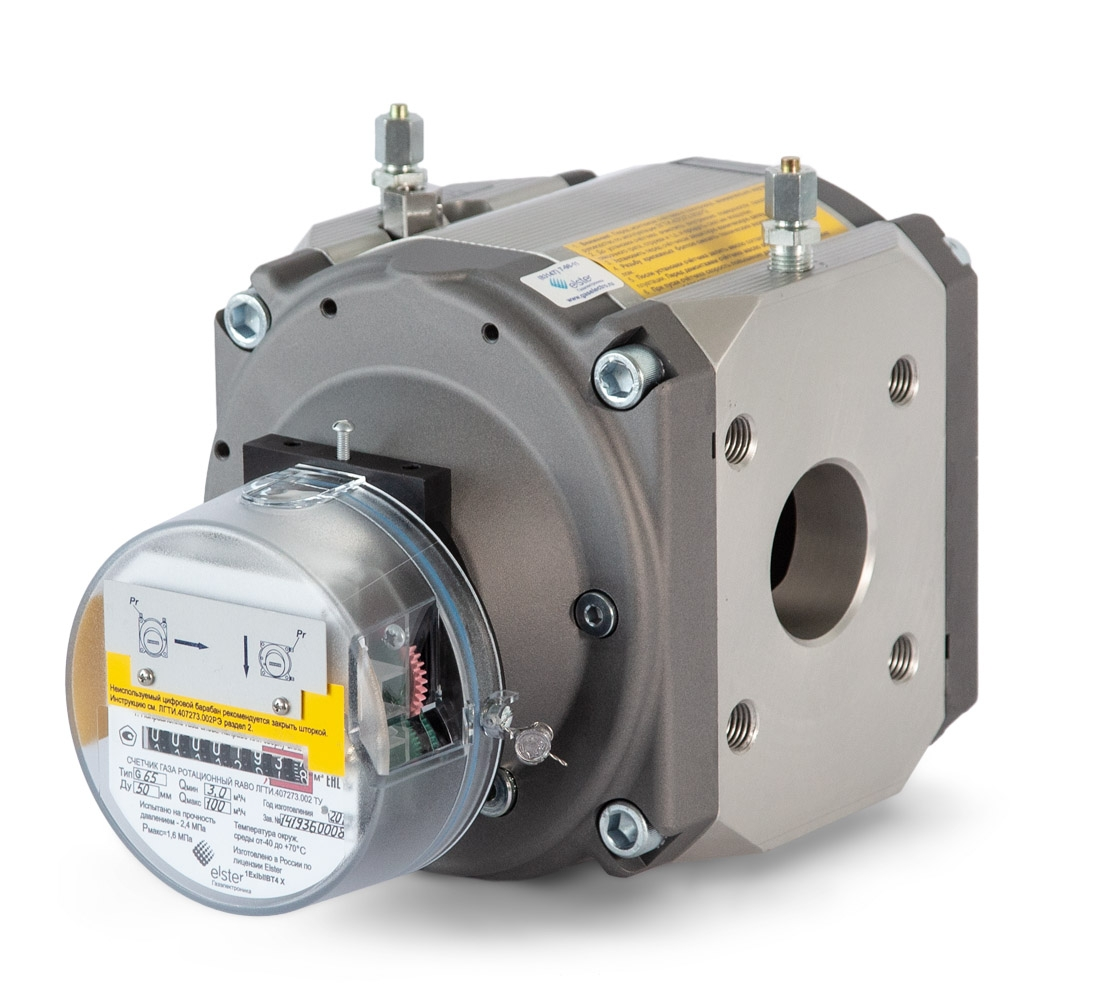

Ротационные счетчики газа RABO G16, G25, G40, G65, G100, G160, G250, G400
Назначение
Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.
Счётчики газа ротационные RABO разработаны с учетом многолетнего опыта эксплуатации счетчиков газа RVG и превосходят его по метрологическим и эксплуатационным характеристикам.
Отличительные особенности
- Высокая точность измерения
- Низкий порог чувствительности по расходу
- Пониженная, в сравнении с RVG, чувствительность к пневмоудару
- Монтаж на горизонтальных и вертикальных участках газопровода
- Применение счетчика для направлений потока газа слева направо или справа налево
- Широкий диапазон измерения (до 1:250)
- Отсутствие требований к длине прямолинейных участков трубопровода
- Низкая потеря давления на счетчике
- Возможность работы с электронными корректорами объема газа
- Наличие исполнений с улучшенными метрологическими характеристиками
- Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов
- Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации

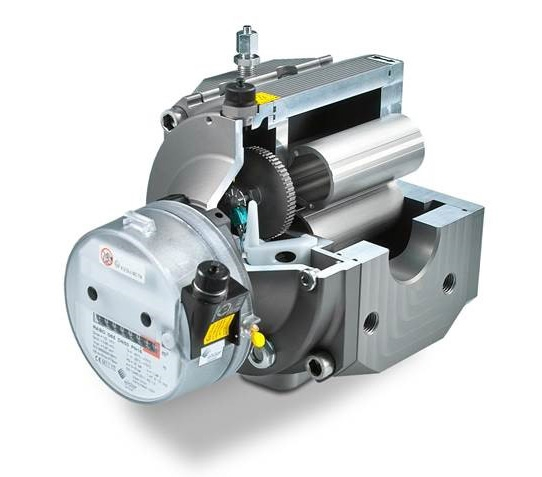

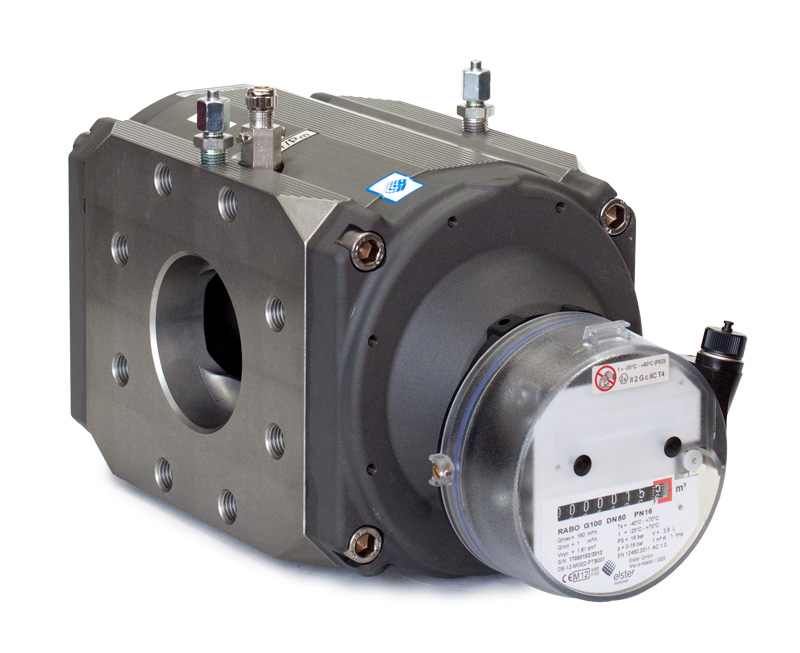

Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.
При том, что монтажные размеры у одинаковых типоразмеров счетчиков RVG и RABO одинаковы (за исключением типоразмера G400), у RABO задняя крышка плоская и он может быть установлен ближе к стене.
Технические характеристики
Счётчики RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяют требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 — 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», имеют сертификаты соответствия ТР ТС и Системы добровольной сертификации ГАЗСЕРТ.
| Наименование параметра | Значение параметра для исполнений | ||
|---|---|---|---|
| Основное | У | 2У | |
| Пределы допускаемой относительной погрешности при измерении объема газа в диапазоне расходов, % | |||
| от Qmin до Qt, включительно | 2,0 (±2,0) | 2,0 (±2,0) | — |
| свыше Qt до Qmax | 1,0 (±1,0) | 1,0 (±1,0) | — |
| от Qmin до Qmax | — | — | 0,9 (±0,9) |
| Точка перехода Qt , м3/ч: | 0,1 Qmax | 0,05 Qmax | — |
| * Пределы относительной погрешности при измерении объема нормированы для рабочих условий эксплуатации | |||
Технические характеристики счётчика газа RABO по типоразамерам
-
Рабочее давление измеряемого газа, не более 1,6 МПа
- Диапазон температур измеряемой среды от −30 до +70 °С
- Диапазон температур окружающей среды от −40 до +70 °С
- Счетный механизм — 8-разрядный
- Степень защиты счётчика от проникновения пыли и воды — IP67 по ГОСТ 14254
- Средний срок службы — 12 лет
- Средняя наработка на отказ — 100000 ч
- Интервал между поверками — 5 лет
Сводная информация по всем типоразмерам
Основные технические характеристики счётчиков
| Типоразмер | Условный проход, Ду, мм | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | Перепад давления при Qmax, Па | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | 1:20 | |||||||
| Qmin, м3/ч | ||||||||||||||||
| G16 | 50 | 25 | — | — | — | — | — | — | — | 0,5 | 0,8 | 1,3 | 55 | |||
| G25 | 50 | 40 | — | — | — | — | — | 0,5 | 0,6 | 0,8 | 1,3 | 2 | 80 | |||
| G40 | 50 | 65 | — | — | — | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 2 | 3 | 230 | |||
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 3 | 5 | 540 | |||
| G100 | 80 | 160 | 0,6 | 0,8 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 5 | 8 | 425 | |||
| G160 | 80 | 250 | 1 | 1,3 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 8 | 13 | 575 | |||
| G250 | 100 | 400 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 13 | 20 | 810 | |||
| G400 | 100 | 650 | 2,5 | 3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 22 | 32 | 1700 | |||
| G400 | 150 | 650 | 2,5 | 3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 22 | 32 | 1700 | |||
| Примечания: Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии. Qmin — минимальный объемный расход; Qmax — максимальный объемный расход. |
||||||||||||||||
Коэффициенты передачи датчиков импульсрв Ср
| Типоразмер счетчика | G16, G25, G40, G65 | G100 | G160 | G250 | G400 |
|---|---|---|---|---|---|
| Коэффициент передачи датчика Е1, имп/м3 | 10 | 1,0 | 1,0 | 1,0 | 1,0 |
| Коэффициент передачи датчика R300, имп/м3 | 500 | 50 | 50 | 50 | 50 |
| Коэффициент передачи датчика A1K, имп/м3** | ≈11494 | ≈6211 | ≈3280 | ≈3650 | ≈2195 |
| * Один импульс соответствует одному полному обороту ролика младшего разряда **Точное значение коэффициента передачи датчика А1К приведено в паспорте счетчика |
|||||
